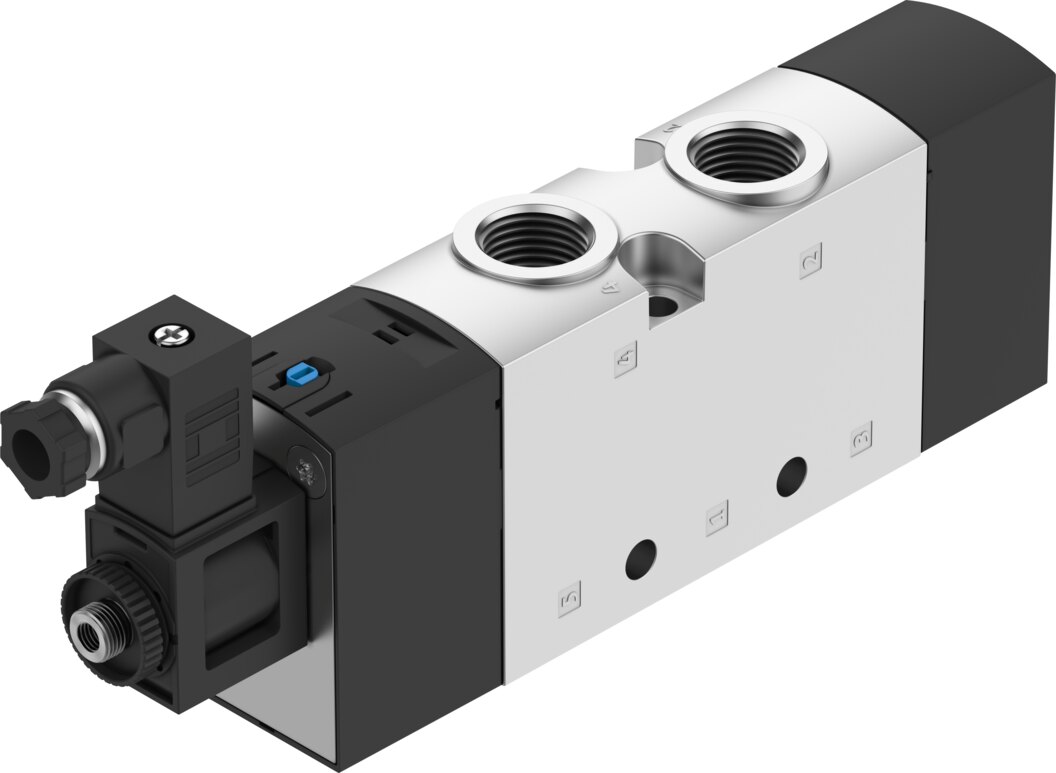

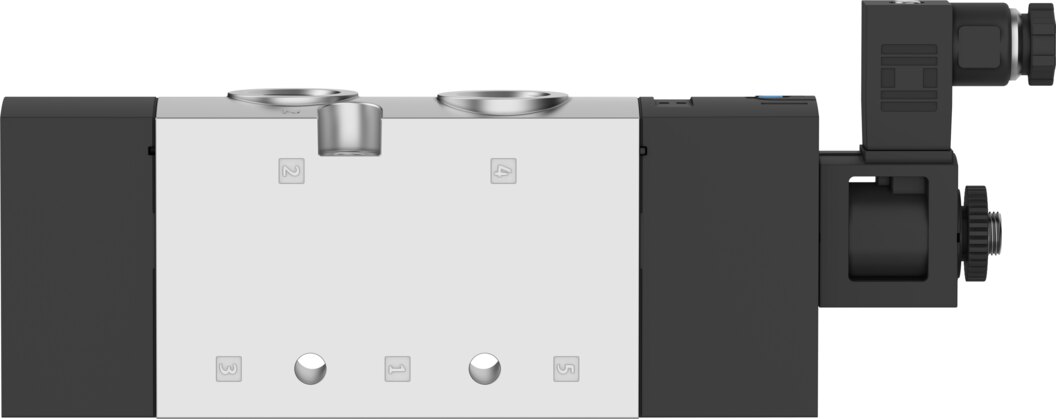

Magnetventil 5/2 monostabil G3/8 VUVS-L30-M52-MD-G38-F8-1C1+G - Festo 8059148

Festo ✓ Originalprodukt Neuware

Das VUVS-L30-M52-MD-G38-F8-1C1+G schaltet Druckluft als 5/2-Wegeventil (monostabil) und erreicht 2300 l/min Normalnenndurchfluss. Dazu 2,5 bis 10 bar Betriebsdruck, Anschluss G3/8 und Ventilgröße 31 mm. Schaltzeiten 17 ms ein und 62 ms aus.

Netto
92,26 €
zzgl. MwSt.
109,79 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8059148
Hersteller-Nr. VUVS-L30-M52-MD-G38-F8-1C1+G
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Als 5/2-Wegeventil (monostabil) liefert das Festo Magnetventil VUVS-L30-M52-MD-G38-F8-1C1+G 2300 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck. Die Ausführung ist vorgesteuert mit interner Steuerluft und bringt Anschluss G3/8, Ventilgröße 31 mm und Spule 24 V DC mit.

Vorteile

  • Durchfluss: 2300 l/min Normalnenndurchfluss bei 31 mm Ventilgröße
  • Druckbereich: 2,5 bis 10 bar
  • Schaltzeiten: 17 ms ein, 62 ms aus
  • Spule: 3,3 W bei 24 V DC, Einschaltdauer 100%
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Schutzart IP65, Korrosionsbeständigkeitsklasse 2

Einsatz

Mit dem VUVS-L30-M52-MD-G38-F8-1C1+G fahren doppeltwirkende Zylinder in beide Richtungen. Elektrischer Anschluss des VUVS-L30-M52-MD-G38-F8-1C1+G: Form C, nach EN 175301-803. Befestigung des VUVS-L30-M52-MD-G38-F8-1C1+G: auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium für das VUVS-L30-M52-MD-G38-F8-1C1+G: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-L30-M52-MD-G38-F8-1C1+G
Festo-Teilenummer8059148

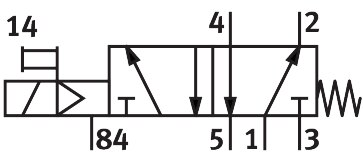

Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Ventilgröße31 mm
Normalnenndurchfluss2300 l/min
Pneumatischer ArbeitsanschlussG3/8
Betriebsspannung24 V DC
Betriebsdruck2,5 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
SchutzartIP65, mit Steckdose, nach IEC 60529
Nennweite9,4 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
b-Wert0,4
C-Wert9,9 l/sbar
Schaltzeit aus62 ms
Schaltzeit ein17 ms
Einschaltdauer100%
Max. positiver Prüfimpuls bei 0 Signal2000 µs
Max. negativer Prüfimpuls bei 1 Signal3600 µs
Spulenkennwerte24 V DC: 3,3 W
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht510 g
Elektrischer AnschlussForm C, nach EN 175301-803
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerabluft 84M5
Pneumatischer Anschluss 1G3/8
Pneumatischer Anschluss 2G3/8
Pneumatischer Anschluss 3G3/8
Pneumatischer Anschluss 4G3/8
Pneumatischer Anschluss 5G3/8
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Druckguss, lackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, vernickelt
Gewicht (Versand)0,55 kg
Gewicht0,55 kg
HerstellerFesto
Hersteller-Nr.VUVS-L30-M52-MD-G38-F8-1C1+G
EAN4052568435561
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 3/8
Nennweite DN [mm]9,4
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]2300
BauartKolben-Schieber
NormDIN EN 175301-803
SerieVUVS
Betriebsdruck max [bar]10
Pneumatischer AnschlussG3/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
