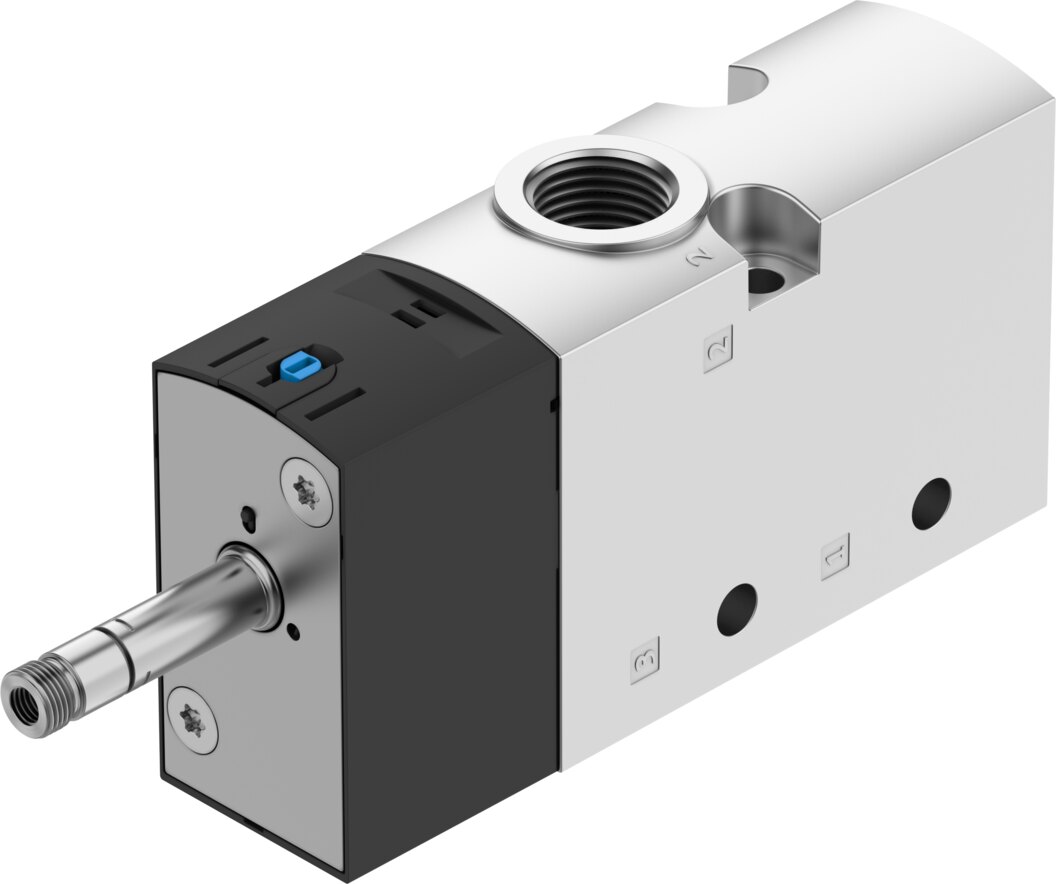

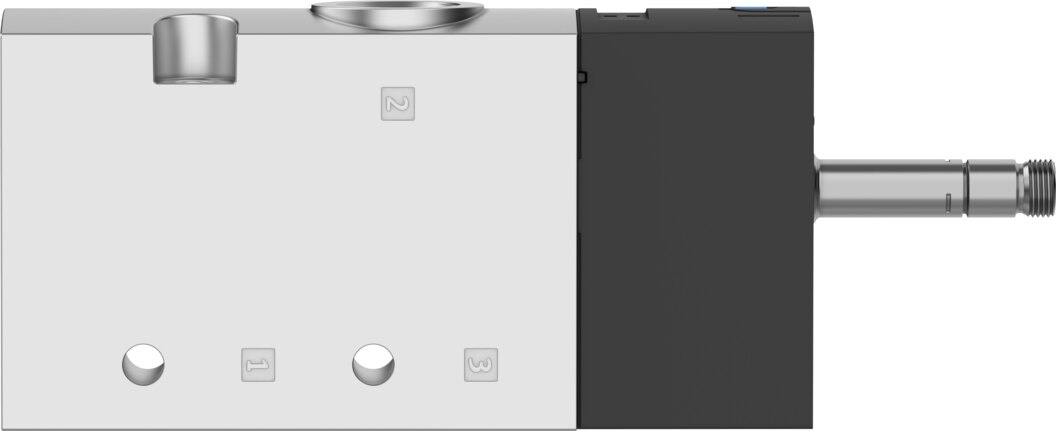

Magnetventil VUVS-L30-M32U-AD-N38-F8 - Festo 575641
Netto
zzgl. MwSt.
81,22 € inkl. 19 % MwSt., zzgl. Versand
68,25 €
Artikel
FES-575641
Hersteller-Nr.
VUVS-L30-M32U-AD-N38-F8
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten

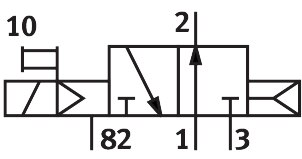

| Ventilfunktion | 3/2 offen monostabil |
|---|---|
| Betätigungsart | elektrisch |
| Ventilgröße | 31 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 2300 l/min |
| Pneumatischer Arbeitsanschluss | 3/8 NPT |
| Betriebsdruck | 2,5 ... 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | pneumatische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Maritime Klassifizierung | siehe Zertifikat |
| Zertifikat ausstellende Stelle | DNVGL-TAA000011J |
| Nennweite | 9,4 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| b-Wert | 0,3 |
| C-Wert | 9,1 l/sbar |
| Schaltzeit aus | 37 ms |
| Schaltzeit ein | 19 ms |
| Max. positiver Prüfimpuls bei 0 Signal | 2000 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 3600 µs |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Mediumstemperatur | -10 ... 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 ... 60 °C |
| Produktgewicht | 354 g |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Anschluss Steuerabluft 82 | 10-32 UNF-2B |
| Pneumatischer Anschluss 1 | 3/8 NPT |
| Pneumatischer Anschluss 2 | 3/8 NPT |
| Pneumatischer Anschluss 3 | 3/8 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss, lackiert |
| Werkstoff Kolbenschieber | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, vernickelt |
| Gewicht | 0,38 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVS-L30-M32U-AD-N38-F8 |
| EAN | 4052568377977 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
