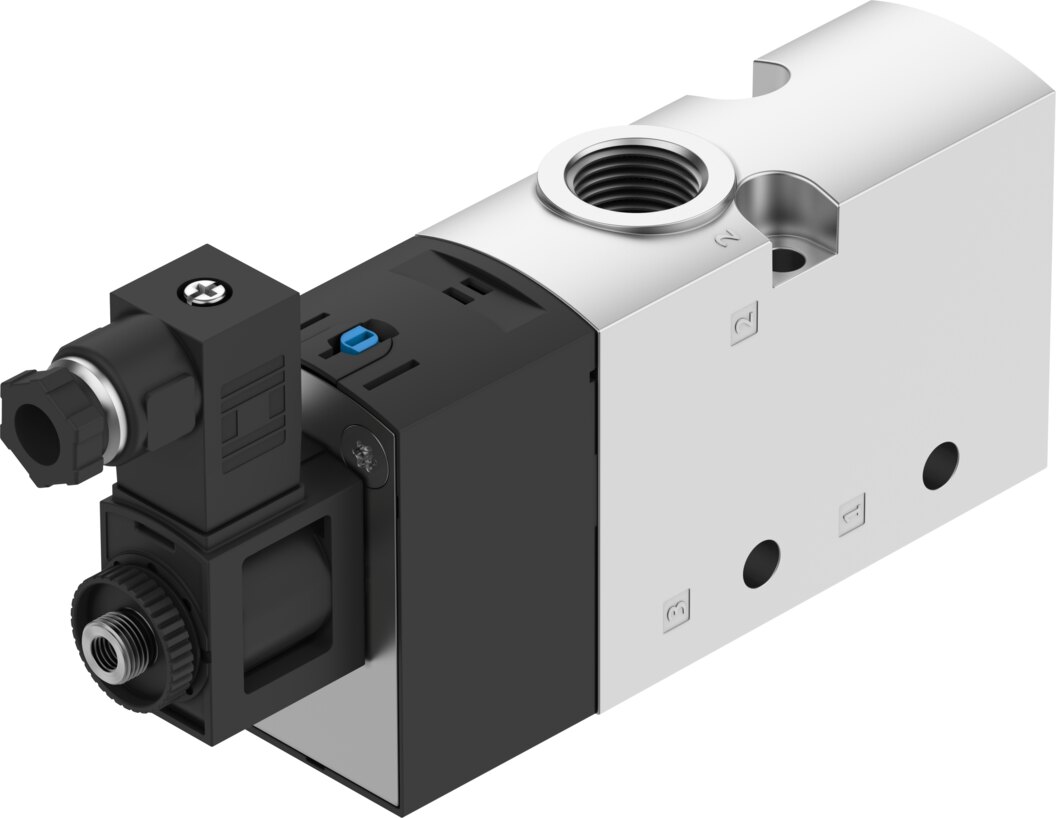

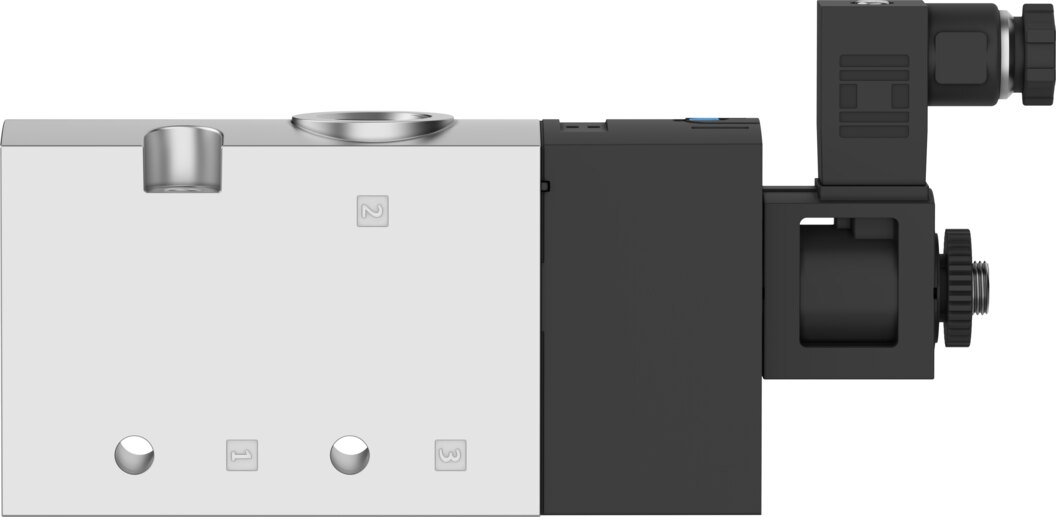

Magnetventil 3/2 geschlossen monostabil G3/8 VUVS-L30-M32C-AD-G38-F8-1C1+G - Festo 8059145
Magnetventil VUVS-L30-M32C-AD-G38-F8-1C1+G als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) mit 2300 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Ausgelegt für 2,5 bis 10 bar Betriebsdruck, Anschluss G3/8 und Ventilgröße 31 mm. Schaltet in 19 ms ein und 36 ms aus.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
2300 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck: Das Magnetventil VUVS-L30-M32C-AD-G38-F8-1C1+G von Festo arbeitet als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil). Dazu kommen Anschluss G3/8, Ventilgröße 31 mm und Spule 24 V DC.
Vorteile
- Durchfluss: 2300 l/min Normalnenndurchfluss bei 31 mm Ventilgröße
- Druckbereich: 2,5 bis 10 bar
- Schaltzeiten: 19 ms ein, 36 ms aus
- Spule: 3,3 W bei 24 V DC, Einschaltdauer 100%
- Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
- Umgebung: Schutzart IP65, Korrosionsbeständigkeitsklasse 2
Einsatz
Das VUVS-L30-M32C-AD-G38-F8-1C1+G eignet sich für einfachwirkende Zylinder, Blasluft und Vakuum oder als Vorsteuerventil. Elektrischer Anschluss des VUVS-L30-M32C-AD-G38-F8-1C1+G: Form C, nach EN 175301-803. Befestigung des VUVS-L30-M32C-AD-G38-F8-1C1+G: auf Anschlussleiste, mit Durchgangsbohrung. Das VUVS-L30-M32C-AD-G38-F8-1C1+G arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | VUVS-L30-M32C-AD-G38-F8-1C1+G |
|---|---|
| Festo-Teilenummer | 8059145 |

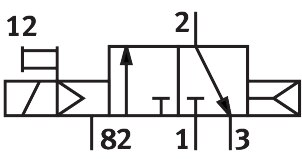

| Ventilfunktion | 3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 31 mm |
| Normalnenndurchfluss | 2300 l/min |
| Pneumatischer Arbeitsanschluss | G3/8 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 2,5 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | pneumatische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Schutzart | IP65, mit Steckdose, nach IEC 60529 |
| Nennweite | 9,4 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| b-Wert | 0,3 |
| C-Wert | 9,8 l/sbar |
| Schaltzeit aus | 36 ms |
| Schaltzeit ein | 19 ms |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 2000 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 3600 µs |
| Spulenkennwerte | 24 V DC: 3,3 W |
| Zulässige Spannungsschwankungen | ± 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Mediumstemperatur | -10 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 415 g |
| Elektrischer Anschluss | Form C, nach EN 175301-803 |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Anschluss Steuerabluft 82 | M5 |
| Pneumatischer Anschluss 1 | G3/8 |
| Pneumatischer Anschluss 2 | G3/8 |
| Pneumatischer Anschluss 3 | G3/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss, lackiert |
| Werkstoff Kolbenschieber | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, vernickelt |
| Hersteller | Festo |
| Hersteller-Nr. | VUVS-L30-M32C-AD-G38-F8-1C1+G |
| EAN | 4052568435530 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 3/8 |
| Nennweite DN [mm] | 9,4 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 3/2 geschlossen monostabil |
| Durchfluss [l/min] | 2300 |
| Bauart | Kolben-Schieber |
| Norm | DIN EN 175301-803 |
| Serie | VUVS |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G3/8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
