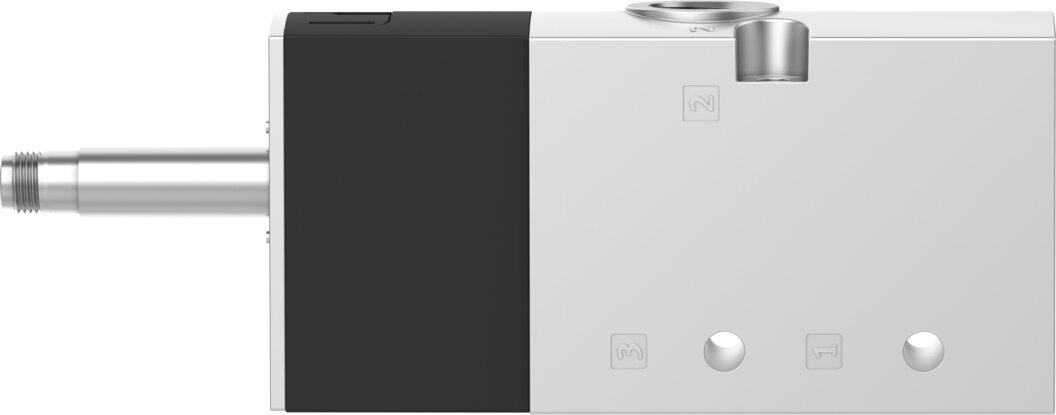

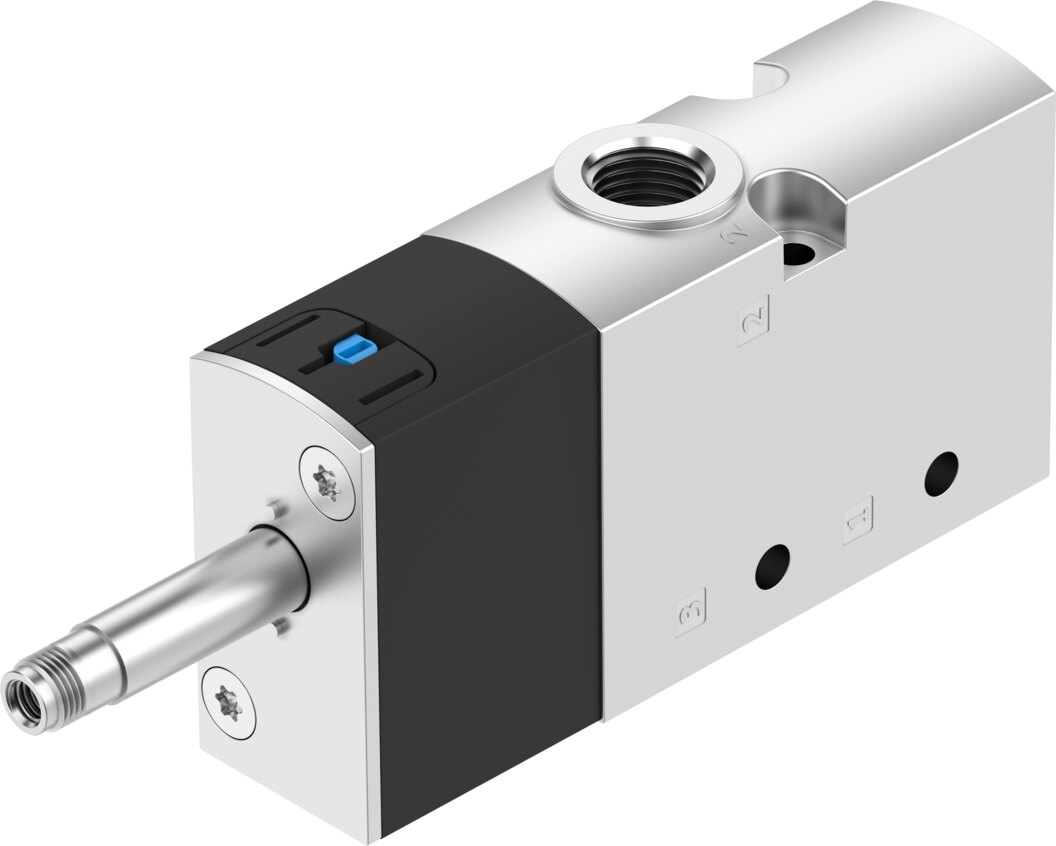

Magnetventil 3/2 geschlossen monostabil 1/4 NPT ATEX VUVS-L25-M32C-MD-N14-FN - Festo 8193001

Festo ✓ Originalprodukt Neuware

Das Festo Magnetventil VUVS-L25-M32C-MD-N14-FN liefert als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) 1000 l/min Normalnenndurchfluss. Kennwerte: 2,5 bis 8 bar Betriebsdruck, Anschluss 1/4 NPT und Ventilgröße 26,5 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
63,22 €
zzgl. MwSt.
75,23 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8193001
Hersteller-Nr. VUVS-L25-M32C-MD-N14-FN
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 1000 l/min Normalnenndurchfluss schaltet das Magnetventil VUVS-L25-M32C-MD-N14-FN als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) bei 2,5 bis 8 bar Betriebsdruck. Vorgesteuert mit interner Steuerluft, mit Anschluss 1/4 NPT, Ventilgröße 26,5 mm und Steuerdruck 2,5 bis 8 bar.

Ihre Vorteile

  • Durchfluss: 1000 l/min Normalnenndurchfluss bei 26,5 mm Ventilgröße
  • Druckbereich: 2,5 bis 8 bar
  • Schaltzeiten: 29 ms ein, 125 ms aus
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

Typische Aufgaben des VUVS-L25-M32C-MD-N14-FN sind einfachwirkende Zylinder, Blasluft und das Vorsteuern größerer Ventile. In explosionsgefährdeten Bereichen ist das VUVS-L25-M32C-MD-N14-FN für die ATEX-Zonen 1, 2, 21, 22 ausgelegt, die Hinweise der Bescheinigung sind zu beachten. Betriebsmedium für das VUVS-L25-M32C-MD-N14-FN: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-L25-M32C-MD-N14-FN
Festo-Teilenummer8193001
Ventilfunktion3/2 geschlossen monostabil
Betätigungsartelektrisch
Ventilgröße26,5 mm
Normalnenndurchfluss1000 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsdruck2,5 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
Steuerdruck2,5 bis 8 bar
b-Wert0,3
C-Wert4,8 l/sbar
Schaltzeit aus125 ms
Schaltzeit ein29 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht246 g
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Druckguss, lackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,26 kg
Gewicht0,26 kg
HerstellerFesto
Hersteller-Nr.VUVS-L25-M32C-MD-N14-FN
EAN4052568642174
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion3/2 geschlossen monostabil
Durchfluss [l/min]1000
BauartKolben-Schieber
SerieVUVS
Betriebsdruck max [bar]8
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
