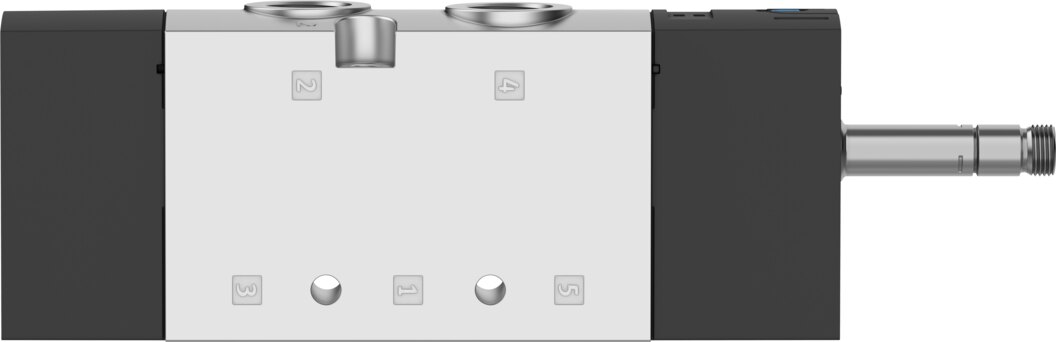

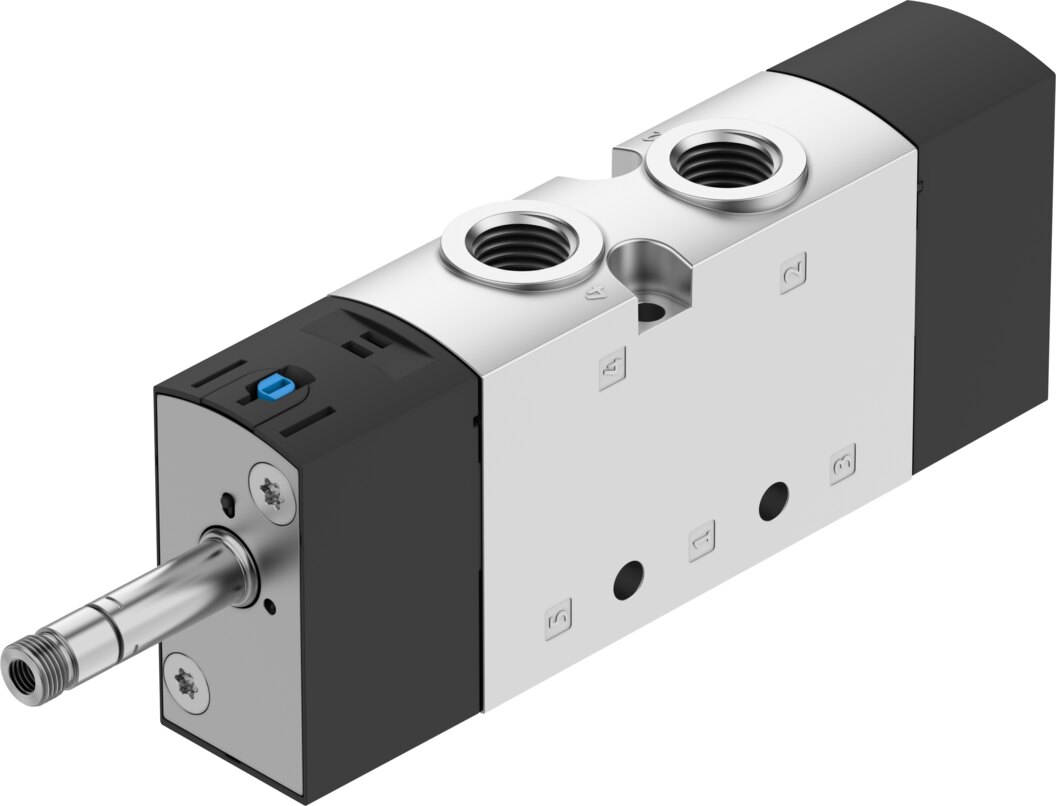

Magnetventil 3/2 geschlossen monostabil 1/4 NPT VUVS-L25-M32C-AZD-N14-F8 - Festo 578182

Festo ✓ Originalprodukt Neuware

Das VUVS-L25-M32C-AZD-N14-F8 schaltet Druckluft als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) und erreicht 1000 l/min Normalnenndurchfluss. Kennwerte: -0,9 bis 10 bar Betriebsdruck, Anschluss 1/4 NPT und Ventilgröße 26,5 mm. Schaltzeiten 13 ms ein und 26 ms aus.

Netto
61,06 €
zzgl. MwSt.
72,66 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-578182
Hersteller-Nr. VUVS-L25-M32C-AZD-N14-F8
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Als 3/2-Wegeventil (in Ruhestellung geschlossen, monostabil) liefert das Festo Magnetventil VUVS-L25-M32C-AZD-N14-F8 1000 l/min Normalnenndurchfluss bei -0,9 bis 10 bar Betriebsdruck. Ausgelegt mit Anschluss 1/4 NPT, Ventilgröße 26,5 mm und Steuerdruck 2,5 bis 10 bar.

Vorteile

  • Durchfluss: 1000 l/min Normalnenndurchfluss bei 26,5 mm Ventilgröße
  • Druckbereich: -0,9 bis 10 bar, auch für Vakuum
  • Schaltzeiten: 13 ms ein, 26 ms aus
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2
  • Temperatur: -10 bis 60 °C Umgebung

Einsatz

Das VUVS-L25-M32C-AZD-N14-F8 eignet sich für einfachwirkende Zylinder, Blasluft und Vakuum oder als Vorsteuerventil. Für das VUVS-L25-M32C-AZD-N14-F8 die Magnetspule bitte separat bestellen. Montage des VUVS-L25-M32C-AZD-N14-F8 auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium für das VUVS-L25-M32C-AZD-N14-F8: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-L25-M32C-AZD-N14-F8
Festo-Teilenummer578182

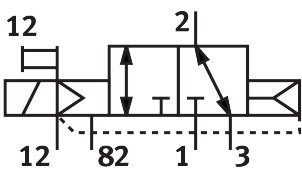

Ventilfunktion3/2 geschlossen monostabil
Betätigungsartelektrisch
Ventilgröße26,5 mm
Normalnenndurchfluss1000 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsspannungüber Magnetspule, getrennt zu bestellen
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartpneumatische Feder
Zulassungc UL us - Recognized (OL)
Maritime Klassifizierungsiehe Zertifikat
Zertifikat ausstellende StelleDNVGL-TAA000011J
Nennweite6,3 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungextern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck2,5 bis 10 bar
b-Wert0,3
C-Wert4,7 l/sbar
Schaltzeit aus26 ms
Schaltzeit ein13 ms
Max. positiver Prüfimpuls bei 0 Signal2000 µs
Max. negativer Prüfimpuls bei 1 Signal3600 µs
SpulenkennwerteSiehe Magnetspule, getrennt zu bestellen
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht244 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerabluft 8210-32 UNF-2B
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Druckguss, lackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
HerstellerFesto
Hersteller-Nr.VUVS-L25-M32C-AZD-N14-F8
EAN4052568383848
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
Nennweite DN [mm]6,3
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion3/2 geschlossen monostabil
Durchfluss [l/min]1000
BauartKolben-Schieber
SerieVUVS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
