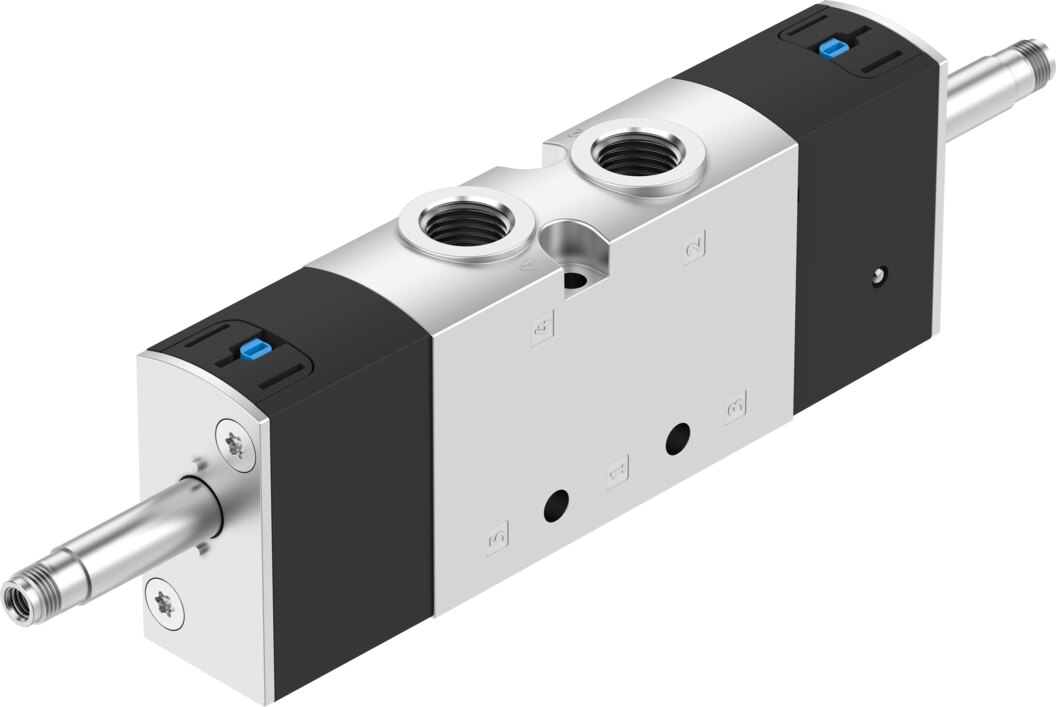

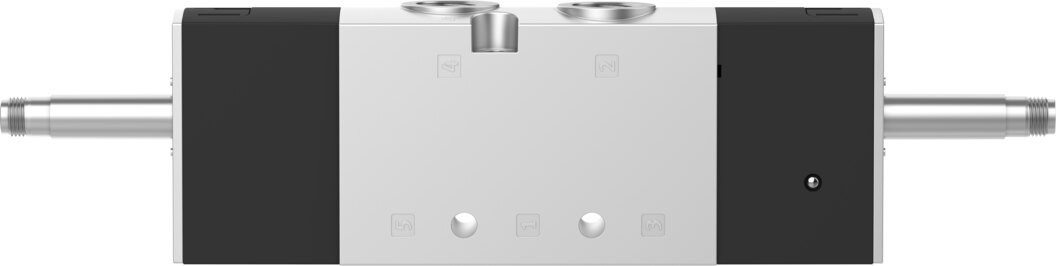

Magnetventil 5/2 bistabil 1/4 NPT ATEX VUVS-L25-B52-D-N14-FN - Festo 8192997

Festo ✓ Originalprodukt Neuware

Magnetventil VUVS-L25-B52-D-N14-FN als 5/2-Wegeventil (bistabil) mit 1300 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Ausgelegt für 1,5 bis 8 bar Betriebsdruck, Anschluss 1/4 NPT und Ventilgröße 26,5 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
86,73 €
zzgl. MwSt.
103,21 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8192997
Hersteller-Nr. VUVS-L25-B52-D-N14-FN
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVS-L25-B52-D-N14-FN arbeitet als 5/2-Wegeventil (bistabil) und erreicht 1300 l/min Normalnenndurchfluss bei 1,5 bis 8 bar Betriebsdruck. Weitere Kennwerte: Anschluss 1/4 NPT, Ventilgröße 26,5 mm und Steuerdruck 1,5 bis 8 bar.

Vorteile im Überblick

  • Durchfluss: 1300 l/min Normalnenndurchfluss bei 26,5 mm Ventilgröße
  • Druckbereich: 1,5 bis 8 bar
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2
  • Temperatur: -10 bis 60 °C Umgebung

Einsatz

Mit dem VUVS-L25-B52-D-N14-FN fahren doppeltwirkende Zylinder in beide Richtungen. Als bistabiles Ventil hält es die zuletzt geschaltete Stellung auch ohne anstehendes Signal. Das VUVS-L25-B52-D-N14-FN ist für die ATEX-Zonen 1, 2, 21, 22 zugelassen. Beim Einsatz gelten die Hinweise der Bescheinigung. Das VUVS-L25-B52-D-N14-FN arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-L25-B52-D-N14-FN
Festo-Teilenummer8192997
Ventilfunktion5/2 bistabil
Betätigungsartelektrisch
Ventilgröße26,5 mm
Normalnenndurchfluss1300 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsdruck1,5 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
Steuerdruck1,5 bis 8 bar
b-Wert0,4
C-Wert5,6 l/sbar
Schaltzeit um27 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht324 g
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 41/4 NPT
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Druckguss, lackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,34 kg
Gewicht0,34 kg
HerstellerFesto
Hersteller-Nr.VUVS-L25-B52-D-N14-FN
EAN4052568642136
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/2 bistabil
Durchfluss [l/min]1300
BauartKolben-Schieber
SerieVUVS
Betriebsdruck max [bar]8
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
