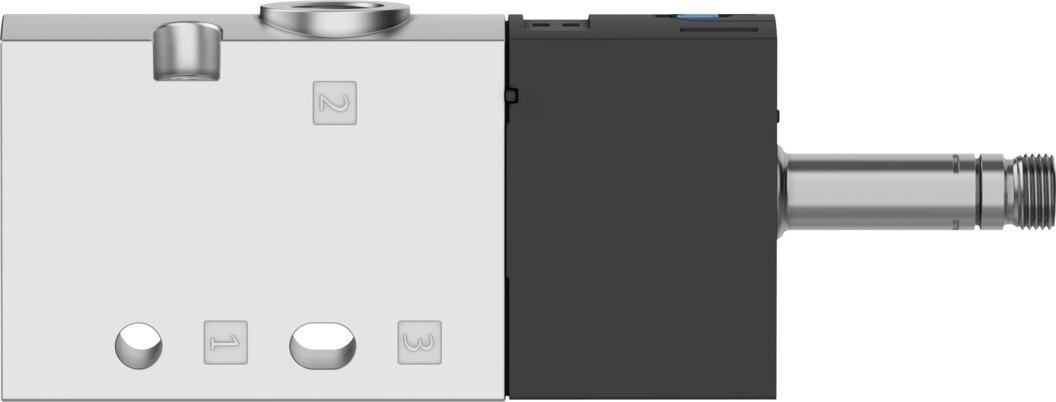

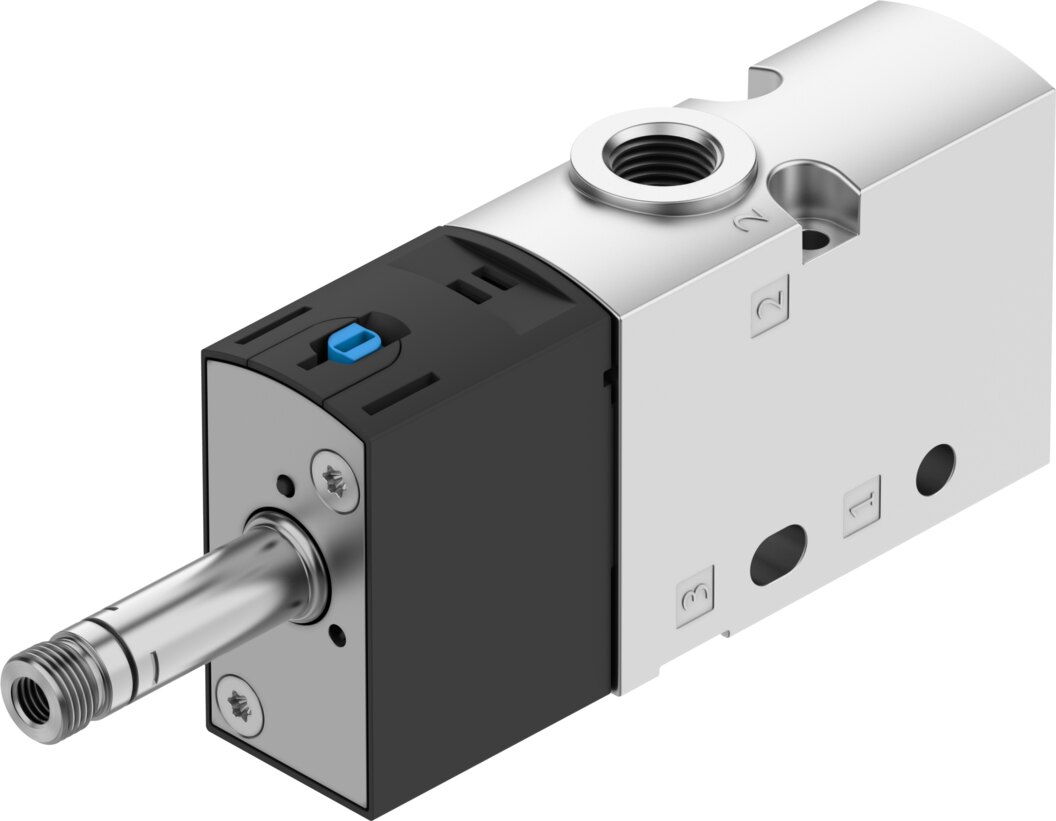

Magnetventil 3/2 offen monostabil 1/8 NPT VUVS-L20-M32U-MD-N18-F7 - Festo 575699

Festo ✓ Originalprodukt Neuware

Das Festo Magnetventil VUVS-L20-M32U-MD-N18-F7 liefert als 3/2-Wegeventil (in Ruhestellung offen, monostabil) 700 l/min Normalnenndurchfluss. Kennwerte: 2,5 bis 10 bar Betriebsdruck, Anschluss 1/8 NPT und Ventilgröße 21 mm. Schaltet in 15 ms ein und 28 ms aus.

Netto
56,72 €
zzgl. MwSt.
67,50 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-575699
Hersteller-Nr. VUVS-L20-M32U-MD-N18-F7
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Als 3/2-Wegeventil (in Ruhestellung offen, monostabil) liefert das Festo Magnetventil VUVS-L20-M32U-MD-N18-F7 700 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck. Die Ausführung ist vorgesteuert mit interner Steuerluft und bringt Anschluss 1/8 NPT und Ventilgröße 21 mm mit.

Ihre Vorteile

  • Durchfluss: 700 l/min Normalnenndurchfluss bei 21 mm Ventilgröße
  • Druckbereich: 2,5 bis 10 bar
  • Schaltzeiten: 15 ms ein, 28 ms aus
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2
  • Temperatur: -10 bis 60 °C Umgebung

Einsatz

Das VUVS-L20-M32U-MD-N18-F7 eignet sich für einfachwirkende Zylinder, Blasluft und Vakuum oder als Vorsteuerventil. Befestigung des VUVS-L20-M32U-MD-N18-F7: auf Anschlussleiste, mit Durchgangsbohrung. Das VUVS-L20-M32U-MD-N18-F7 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-L20-M32U-MD-N18-F7
Festo-Teilenummer575699

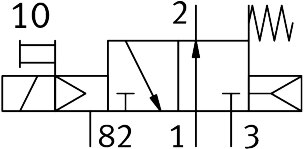

Ventilfunktion3/2 offen monostabil
Betätigungsartelektrisch
Ventilgröße21 mm
Normalnenndurchfluss700 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck2,5 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite5,7 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
b-Wert0,35
C-Wert2,9 l/sbar
Schaltzeit aus28 ms
Schaltzeit ein15 ms
Max. positiver Prüfimpuls bei 0 Signal1900 µs
Max. negativer Prüfimpuls bei 1 Signal2700 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht136 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerabluft 8210-32 UNF-2B
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Druckguss, lackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,16 kg
Gewicht0,16 kg
HerstellerFesto
Hersteller-Nr.VUVS-L20-M32U-MD-N18-F7
EAN4052568378196
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/8
Nennweite DN [mm]5,7
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion3/2 offen monostabil
Durchfluss [l/min]700
BauartKolben-Schieber
SerieVUVS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
