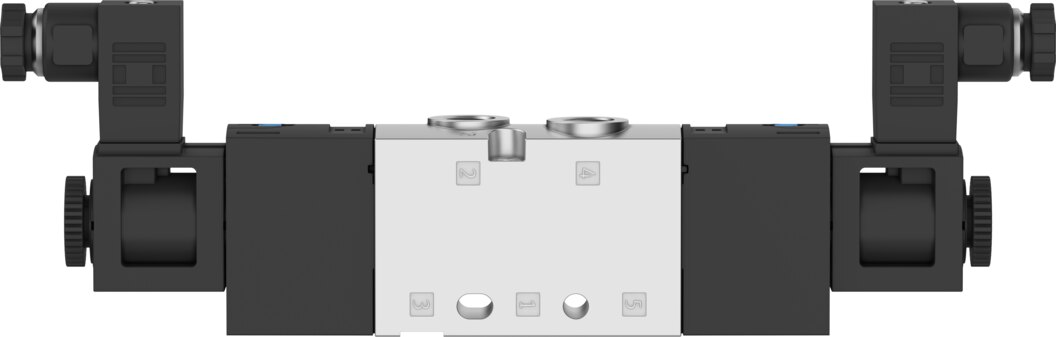

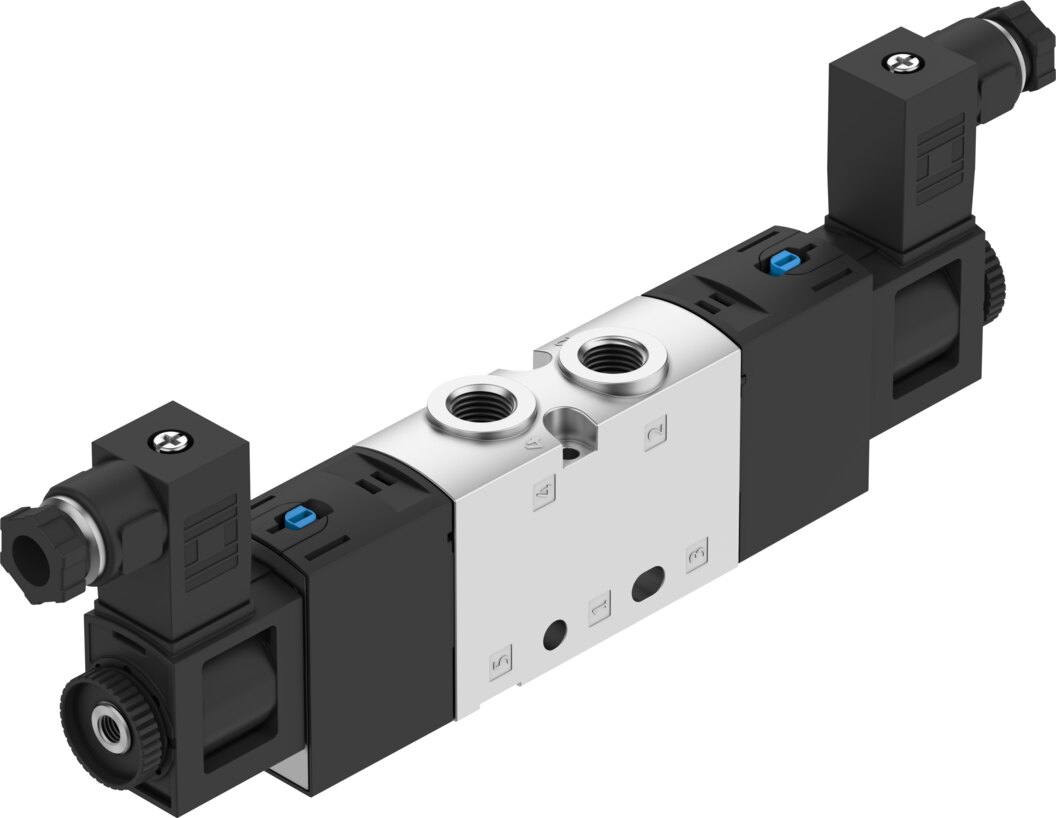

Magnetventil 5/2 bistabil G1/8 VUVS-L20-B52-D-G18-F7-1C1+G - Festo 8059137

Festo ✓ Originalprodukt Neuware

Das VUVS-L20-B52-D-G18-F7-1C1+G schaltet Druckluft als 5/2-Wegeventil (bistabil) und erreicht 700 l/min Normalnenndurchfluss. Dazu 1,5 bis 10 bar Betriebsdruck, Anschluss G1/8 und Ventilgröße 21 mm. Reinraumtauglich nach ISO 14644-1 Klasse 6.

Netto
101,48 €
zzgl. MwSt.
120,76 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8059137
Hersteller-Nr. VUVS-L20-B52-D-G18-F7-1C1+G
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVS-L20-B52-D-G18-F7-1C1+G arbeitet als 5/2-Wegeventil (bistabil) und erreicht 700 l/min Normalnenndurchfluss bei 1,5 bis 10 bar Betriebsdruck. Vorgesteuert mit interner Steuerluft, mit Anschluss G1/8, Ventilgröße 21 mm und Spule 24 V DC.

Vorteile

  • Durchfluss: 700 l/min Normalnenndurchfluss bei 21 mm Ventilgröße
  • Druckbereich: 1,5 bis 10 bar
  • Spule: 2,6 W bei 24 V DC, Einschaltdauer 100%
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Schutzart IP65, Korrosionsbeständigkeitsklasse 2
  • Temperatur: -10 bis 60 °C Umgebung

Einsatz

Mit dem VUVS-L20-B52-D-G18-F7-1C1+G fahren doppeltwirkende Zylinder in beide Richtungen. Als bistabiles Ventil hält es die zuletzt geschaltete Stellung auch ohne anstehendes Signal. Elektrischer Anschluss des VUVS-L20-B52-D-G18-F7-1C1+G: Form C, nach EN 175301-803. Befestigung des VUVS-L20-B52-D-G18-F7-1C1+G: auf Anschlussleiste, mit Durchgangsbohrung. Das VUVS-L20-B52-D-G18-F7-1C1+G arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-L20-B52-D-G18-F7-1C1+G
Festo-Teilenummer8059137
Ventilfunktion5/2 bistabil
Betätigungsartelektrisch
Ventilgröße21 mm
Normalnenndurchfluss700 l/min
Pneumatischer ArbeitsanschlussG1/8
Betriebsspannung24 V DC
Betriebsdruck1,5 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Zulassungc UL us - Recognized (OL)
SchutzartIP65, mit Steckdose, nach IEC 60529
Nennweite5,7 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
b-Wert0,35
C-Wert2,9 l/sbar
Schaltzeit um10 ms
Einschaltdauer100%
Max. positiver Prüfimpuls bei 0 Signal1900 µs
Max. negativer Prüfimpuls bei 1 Signal2700 µs
Spulenkennwerte24 V DC: 2,6 W
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht279 g
Elektrischer AnschlussForm C, nach EN 175301-803
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerabluft 82M5
Anschluss Steuerabluft 84M5
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
Pneumatischer Anschluss 4G1/8
Pneumatischer Anschluss 5G1/8
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Druckguss, lackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
HerstellerFesto
Hersteller-Nr.VUVS-L20-B52-D-G18-F7-1C1+G
EAN4052568435455
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/8
Nennweite DN [mm]5,7
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/2 bistabil
Durchfluss [l/min]700
BauartKolben-Schieber
NormDIN EN 175301-803
SerieVUVS
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
