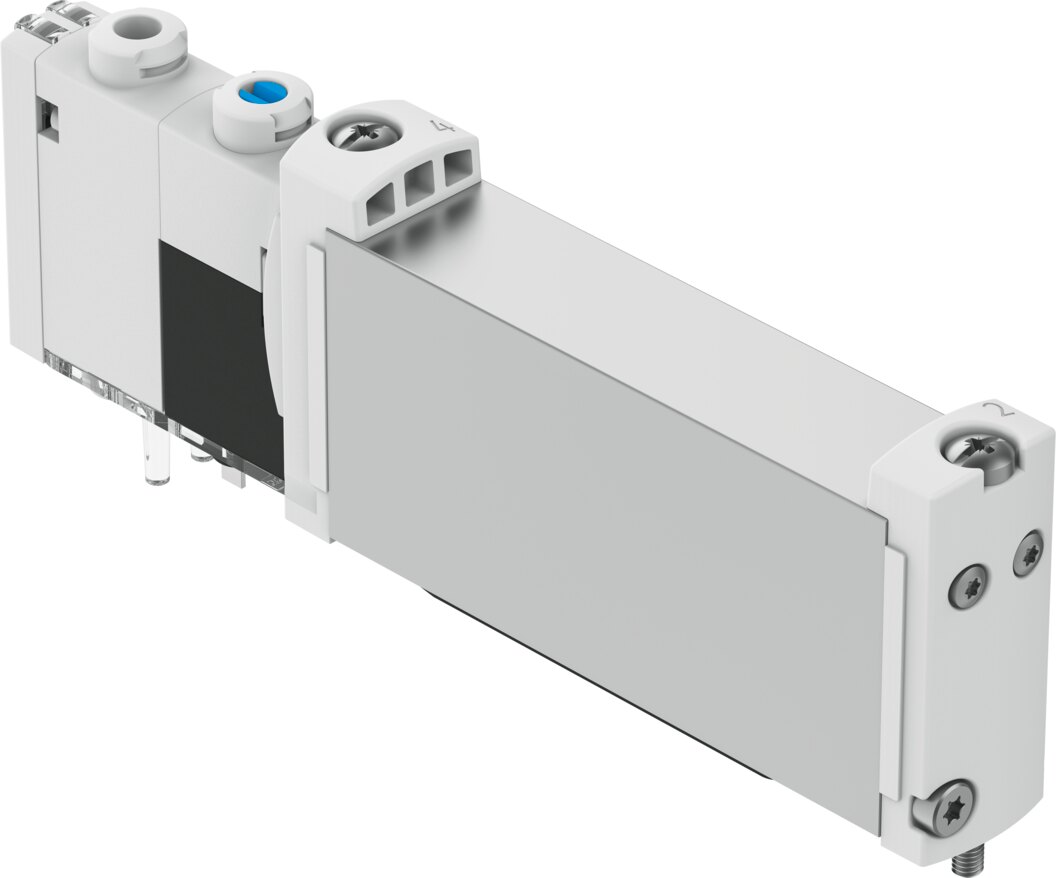

Magnetventil 2x3/2 geschlossen monostabil, Ventilgröße 10 mm, M7 VUVG-S10-T32C-MZT-M7-1H2L-W1 - Festo 595040

Festo ✓ Originalprodukt Neuware

Das Magnetventil VUVG-S10-T32C-MZT-M7-1H2L-W1 mit Ventilfunktion 2x3/2 geschlossen monostabil und 10 mm Ventilgröße steuert zwei einfachwirkende Antriebe oder getrennte Druckluftkreise. Betriebsdruck -0,9 bis 10 bar, Arbeitsanschlüsse M7, Spule 24 V DC mit 1,0 W.

Netto
109,04 €
zzgl. MwSt.
129,76 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-595040
Hersteller-Nr. VUVG-S10-T32C-MZT-M7-1H2L-W1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Ventilfunktion 2x3/2 geschlossen monostabil bei 10 mm Ventilgröße: das Festo Magnetventil VUVG-S10-T32C-MZT-M7-1H2L-W1 steuert zwei einfachwirkende Antriebe oder getrennte Druckluftkreise. Zwei unabhängige 3/2-Wegefunktionen, in Grundstellung geschlossen, teilen sich ein Gehäuse und sparen so einen Ventilplatz.

Vorteile

  • Ventilgröße 10 mm für kompakte Ventilanordnungen
  • Betriebsdruck -0,9 bis 10 bar, für Vakuum geeignet
  • Spule 24 V DC mit 1,0 W, Einschaltdauer 100 %
  • Arbeitsanschlüsse M7
  • Schutzart IP40, mit Steckdose

Einsatz

Das Ventil arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4]. Der VUVG-S10-T32C-MZT-M7-1H2L-W1 ist für Medien- und Umgebungstemperaturen von -5 bis 60 °C ausgelegt und lässt sich in beliebiger Lage einbauen. Das Festo 595040 wird mechanisch auf Anschlussleiste, mit Durchgangsbohrung befestigt.

Technische Daten

MerkmalWert
TypVUVG-S10-T32C-MZT-M7-1H2L-W1
Festo-Teilenummer595040
BaureiheVUVG
Ventilfunktion2x3/2 geschlossen monostabil
Betätigungsartelektrisch
Ventilgröße10 mm
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
SchutzartIP40, mit Steckdose
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungextern
Einschaltdauer100 %
Spulenkennwerte24 V DC: 1,0 W
Zulässige Spannungsschwankungen±10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 2M7
Pneumatischer Anschluss 4M7
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
HerstellerFesto
Hersteller-Nr.VUVG-S10-T32C-MZT-M7-1H2L-W1
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM7
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion2x3/2 geschlossen monostabil
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
Betriebsspannung24 V DC
SerieVUVG
Betriebsdruck max [bar]10
Pneumatischer AnschlussM7
Temperaturbereich-5-60 °C
Temperatur (max.)60
