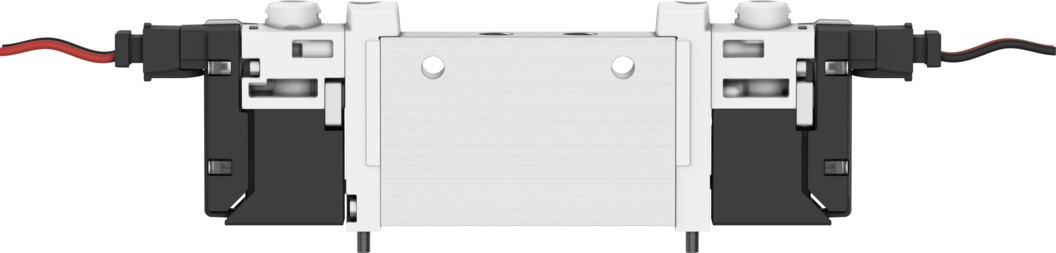

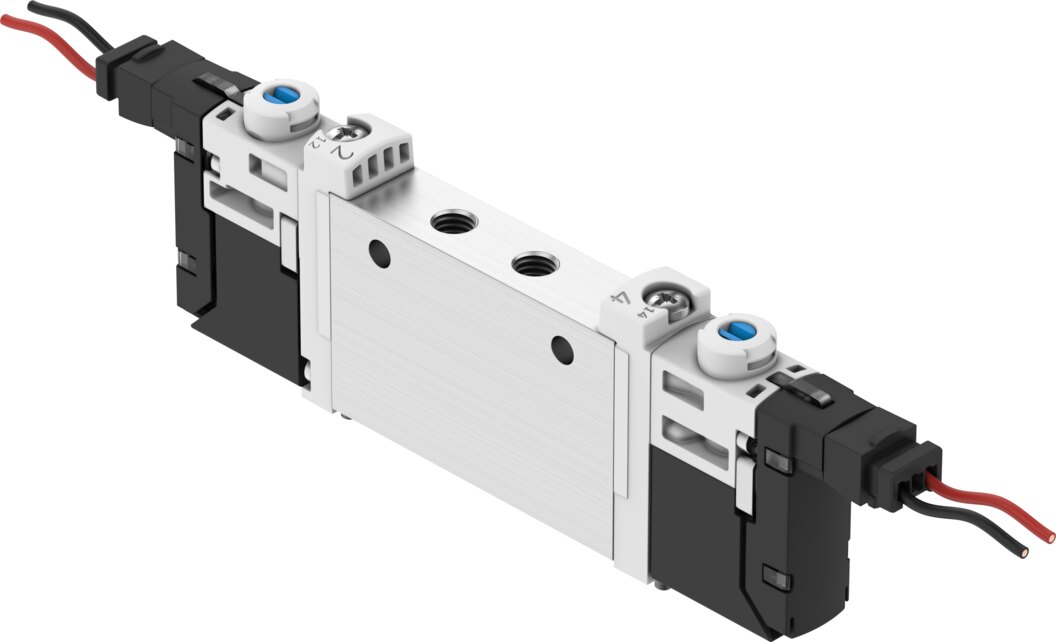

Magnetventil 2x3/2 geschlossen monostabil, Ventilgröße 10 mm, M5 VUVG-S10-T32C-AT-M5-1R8L - Festo 572610

Festo ✓ Originalprodukt Neuware

Das Magnetventil VUVG-S10-T32C-AT-M5-1R8L mit Ventilfunktion 2x3/2 geschlossen monostabil und 10 mm Ventilgröße steuert zwei einfachwirkende Antriebe oder getrennte Druckluftkreise. Betriebsdruck 1,5 bis 8 bar, Arbeitsanschlüsse M5, Spule 24 V DC mit 1,0 W. Interne Steuerluft.

Netto
108,04 €
zzgl. MwSt.
128,57 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-572610
Hersteller-Nr. VUVG-S10-T32C-AT-M5-1R8L
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Ventilfunktion 2x3/2 geschlossen monostabil bei 10 mm Ventilgröße: das Festo Magnetventil VUVG-S10-T32C-AT-M5-1R8L steuert zwei einfachwirkende Antriebe oder getrennte Druckluftkreise. Zwei unabhängige 3/2-Wegefunktionen, in Grundstellung geschlossen, teilen sich ein Gehäuse und sparen so einen Ventilplatz.

Vorteile

  • Ventilgröße 10 mm für kompakte Ventilanordnungen
  • Betriebsdruck 1,5 bis 8 bar
  • Spule 24 V DC mit 1,0 W, Einschaltdauer 100 %
  • Arbeitsanschlüsse M5
  • Schutzart IP65, mit Steckdose

Einsatz

Das Ventil arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4]. Zulässige Medien- und Umgebungstemperatur des VUVG-S10-T32C-AT-M5-1R8L: -5 bis 60 °C, die Einbaulage ist frei wählbar. Montage des VUVG-S10-T32C-AT-M5-1R8L: auf Anschlussleiste, mit Durchgangsbohrung.

Technische Daten

MerkmalWert
TypVUVG-S10-T32C-AT-M5-1R8L
Festo-Teilenummer572610
BaureiheVUVG
Ventilfunktion2x3/2 geschlossen monostabil
Betätigungsartelektrisch
Ventilgröße10 mm
Betriebsdruck1,5 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartpneumatische Feder
SchutzartIP65, mit Steckdose
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungintern
Steuerdruck1,5 bis 8 bar
Einschaltdauer100 %
Spulenkennwerte24 V DC: 1,0 W
Zulässige Spannungsschwankungen±10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 1M5
Pneumatischer Anschluss 2M5
Pneumatischer Anschluss 3M5
Pneumatischer Anschluss 4M5
Pneumatischer Anschluss 5M5
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Gewicht0,075 kg
HerstellerFesto
Hersteller-Nr.VUVG-S10-T32C-AT-M5-1R8L
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion2x3/2 geschlossen monostabil
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
Betriebsspannung24 V DC
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussM5
Temperaturbereich-5-60 °C
Temperatur (max.)60
