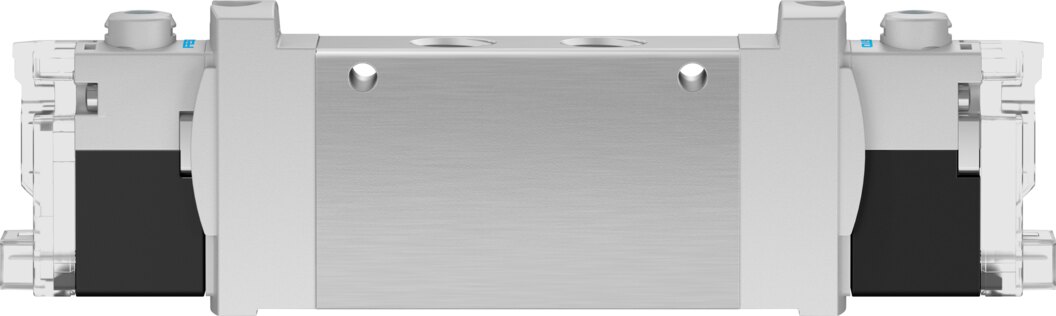

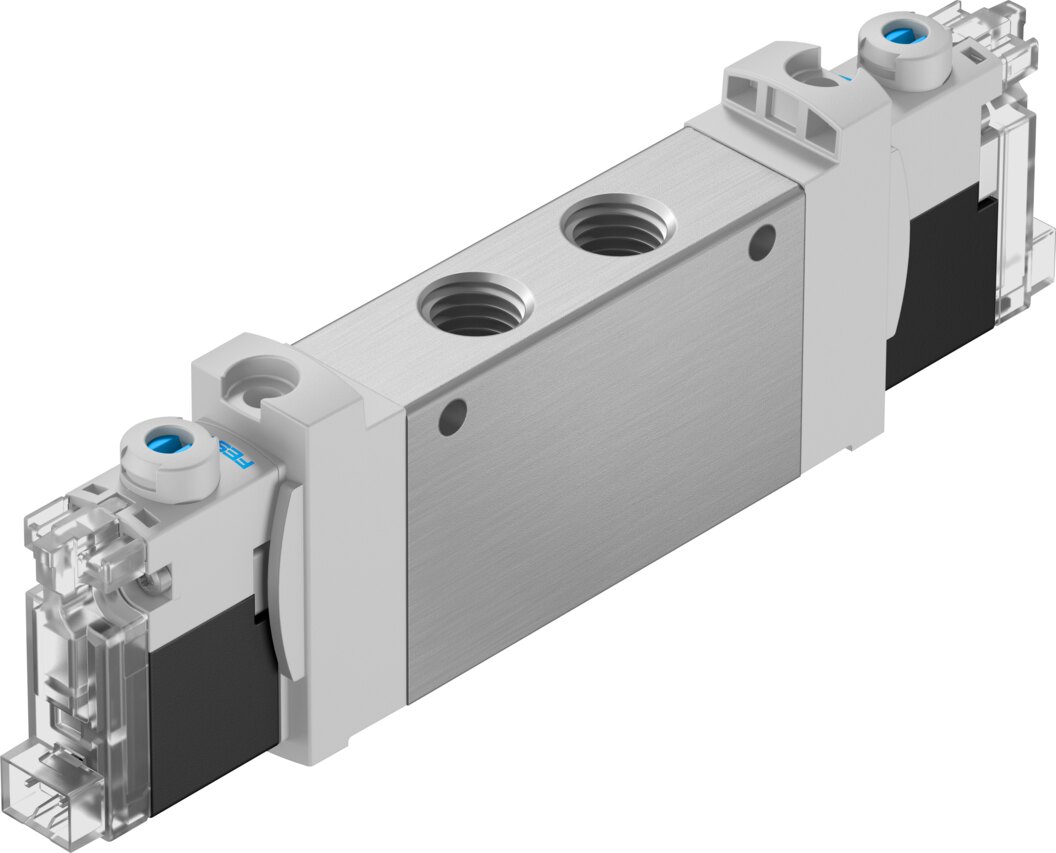

Magnetventil 2x 3/2 geschlossen monostabil, 14 mm, G1/8 VUVG-LK14-T32C-AT-G18-1H2L-S - Festo 8042562

Festo ✓ Originalprodukt Neuware

VUVG-Magnetventil mit Ventilfunktion 2x 3/2 geschlossen monostabil: 570 l/min Normalnenndurchfluss, Betriebsdruck 1,5 bis 7 bar. Anschluss G1/8, Ventilgröße 14 mm, Spule 24 V DC mit 0,8 W.

Netto
73,22 €
zzgl. MwSt.
87,13 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8042562
Hersteller-Nr. VUVG-LK14-T32C-AT-G18-1H2L-S
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-LK14-T32C-AT-G18-1H2L-S enthält zwei getrennt ansteuerbare 3/2-Wegefunktionen, beide in Grundstellung gesperrt. Der Normalnenndurchfluss liegt bei 570 l/min, die Ventilgröße bei 14 mm.

Vorteile

  • Durchfluss und Schaltzeit: 570 l/min bei Ventilgröße 14 mm, schaltet in 13 ms ein und 20 ms aus.
  • Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.
  • Druckbereich: 1,5 bis 7 bar Betriebsdruck.
  • Schutz: Schutzart IP40, Umgebung -5 bis 50 °C.

Einsatz

Mit dem VUVG-LK14-T32C-AT-G18-1H2L-S lassen sich einfachwirkende Antriebe oder Blasluftkreise schalten. Die Vorsteuerung wird intern versorgt. Handhilfsbetätigung rastend, tastend. Befestigung auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 75 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Ölung ist möglich, dann aber dauerhaft.

Technische Daten

TypVUVG-LK14-T32C-AT-G18-1H2L-S
Festo-Teilenummer8042562
Ventilfunktion2x3/2 geschlossen monostabil
Betätigungsartelektrisch
Ventilgröße14 mm
Normalnenndurchfluss (nach DIN 1343)570 l/min
Pneumatischer ArbeitsanschlussG1/8
Betriebsspannung24 V DC
Betriebsdruck1,5 bis 7 bar
Konstruktiver AufbauKolbenschieber mit Dichtring
Rückstellartpneumatische Feder
Zulassungc UL us - Recognized (OL)
Zertifikat ausstellende StelleUL MH19482
SchutzartIP40
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
SignalzustandsanzeigeLED
Maximale Schaltfrequenz2 Hz
Schaltzeit aus20 ms
Schaltzeit ein13 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal1600 µs
Maximaler negativer Prüfimpuls bei 1-Signal3000 µs
Spulenkennwerte24 V DC: 0,8 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Mediumstemperatur-5 bis 50 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 50 °C
Produktgewicht75 g
Elektrischer AnschlussStecker
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 4G1/8
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
HerstellerFesto
Hersteller-Nr.VUVG-LK14-T32C-AT-G18-1H2L-S
EAN4052568286897
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeG 1/8
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion2x3/2 geschlossen monostabil
Durchfluss [l/min]570
Medientemperatur [°C]-5 bis 50
SerieVUVG
Betriebsdruck max [bar]7
Pneumatischer AnschlussG1/8
Temperatur (max.)50
