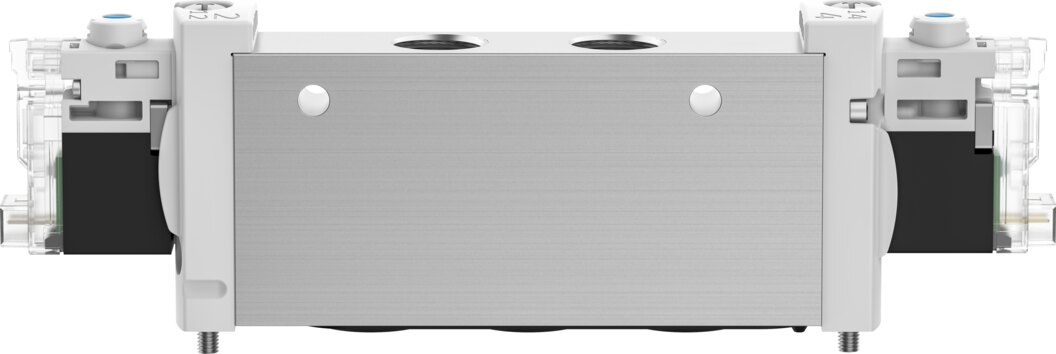

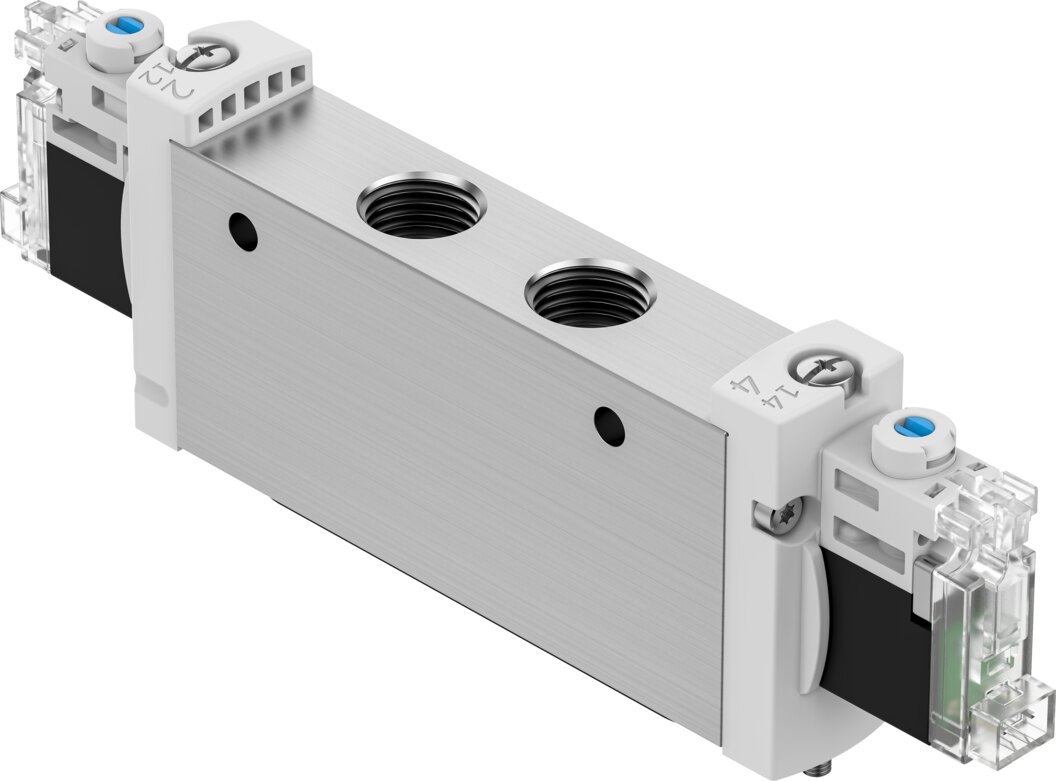

Magnetventil 2x 3/2 geschlossen monostabil, 18 mm, G1/4 VUVG-L18-T32C-MT-G14-1H2L-F1A - Festo 8172830
Magnetventil 2x 3/2 geschlossen monostabil der Baureihe VUVG für 870 l/min bei 3 bis 8 bar Betriebsdruck. Anschluss G1/4, Ventilgröße 18 mm, Spule 24 V DC mit 0,8 W.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil VUVG-L18-T32C-MT-G14-1H2L-F1A vereint zwei 3/2-Wegeventile (in Ruhestellung geschlossen) in einem Gehäuse. Bei 18 mm Ventilgröße liefert es 870 l/min.
Vorteile
- Durchfluss und Schaltzeit: 870 l/min bei Ventilgröße 18 mm, schaltet in 20 ms ein und 29 ms aus.
- Schutz: Schutzart IP40, Umgebung -5 bis 50 °C.
- Reinraum: Klasse 5 nach ISO 14644-1.
- Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.
- Druckbereich: 3 bis 8 bar Betriebsdruck.
Einsatz
Geeignet für einfachwirkende Zylinder und getrennte Luftkreise. Steuerluft intern aus Anschluss 1. Handhilfsbetätigung rastend, tastend, verdeckt. Montage auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 164 g. Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Einmal geölt, muss die Ölung bleiben. Geeignet für Batteriefertigung (F1a, wenig Cu/Zn/Ni).
Technische Daten
| Typ | VUVG-L18-T32C-MT-G14-1H2L-F1A |
|---|---|
| Festo-Teilenummer | 8172830 |

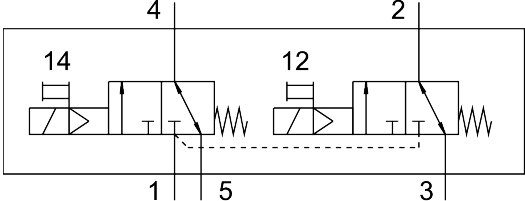

| Ventilfunktion | 2x3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 18 mm |
| Normalnenndurchfluss (nach DIN 1343) | 870 l/min |
| Pneumatischer Arbeitsanschluss | G1/4 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 3 bis 8 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| Zertifikat ausstellende Stelle | UL MH19482 |
| Schutzart | IP40 |
| Nennweite | 5,7 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend, verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 3 bis 8 bar |
| Vakuumtauglichkeit | nein |
| Schaltzeit aus | 29 ms |
| Schaltzeit ein | 20 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 700 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 900 µs |
| Spulenkennwerte | 24 V DC: 0,8 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Einschränkung Umgebungs- und Medientemperatur | -5 - 50 °C, ohne Haltestromabsenkung |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Lagertemperatur | -20 bis 60 °C |
| Mediumstemperatur | -5 bis 50 °C |
| Umgebungstemperatur | -5 bis 50 °C |
| Produktgewicht | 164 g |
| Elektrischer Anschluss | Stecker |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Pneumatischer Anschluss 4 | G1/4 |
| Pneumatischer Anschluss 5 | G1/4 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, beschichtet |
| Gewicht | 0,165 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-L18-T32C-MT-G14-1H2L-F1A |
| EAN | 4052568617820 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 1/4 |
| Nennweite DN [mm] | 5,7 |
| Dichtmaterial | HNBR, NBR |
| Gehäusewerkstoff | Aluminium |
| Medium | Druckluft |
| Funktion | 2x3/2 geschlossen monostabil |
| Durchfluss [l/min] | 870 |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 50 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | G1/4 |
| Temperatur (max.) | 50 |
