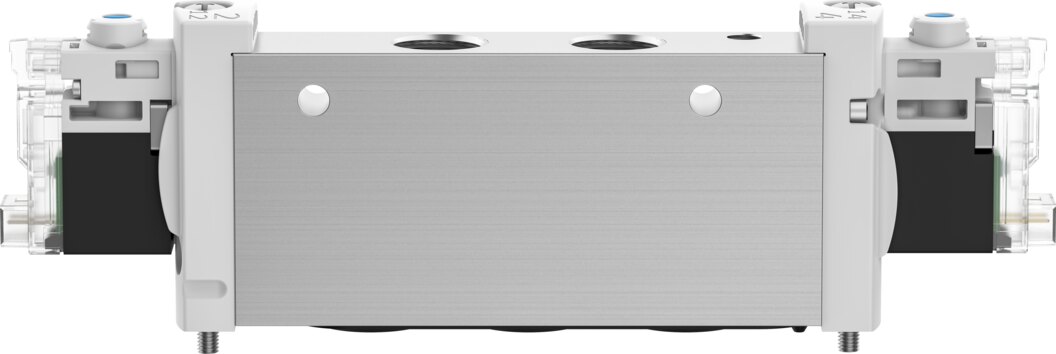

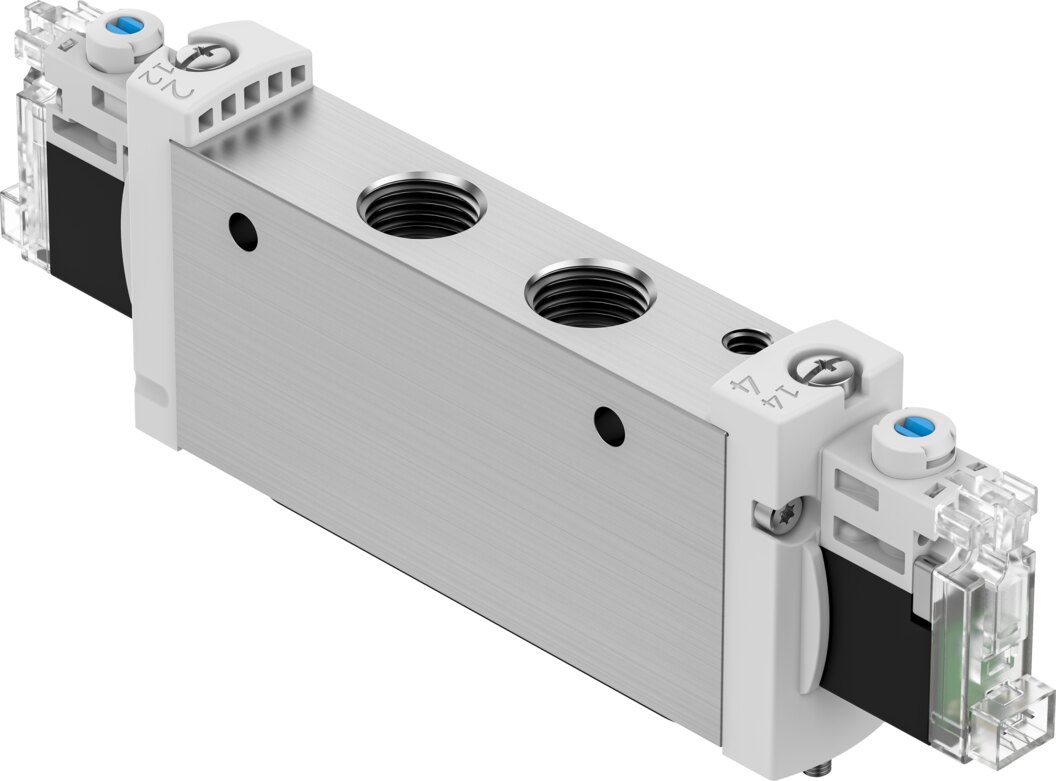

Magnetventil 5/2 bistabil, 18 mm, G1/4 VUVG-L18-B52-ZT-G14-1H2L-F1A - Festo 8172846
VUVG-Magnetventil mit Ventilfunktion 5/2 bistabil für 1380 l/min bei -0,9 bis 10 bar Betriebsdruck. Anschluss G1/4, Ventilgröße 18 mm, Spule 24 V DC mit 0,8 W.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil VUVG-L18-B52-ZT-G14-1H2L-F1A hält als bistabiles 5/2-Wegeventil (Impulsventil) die zuletzt geschaltete Stellung auch ohne Signal. Der Normalnenndurchfluss liegt bei 1380 l/min, die Ventilgröße bei 18 mm.
Vorteile
- Durchfluss: 1380 l/min nach DIN 1343 bei Ventilgröße 18 mm, Nennweite 7,3 mm.
- Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.
- Druckbereich: -0,9 bis 10 bar, vakuumtauglich.
- Reinraum: Klasse 5 nach ISO 14644-1.
- Schutz: Schutzart IP40, Umgebung -5 bis 50 °C.
Einsatz
Mit dem VUVG-L18-B52-ZT-G14-1H2L-F1A lassen sich doppeltwirkende Zylinder in beide Richtungen ansteuern. Steuerluft extern, Steuerdruck 1,5 bis 8 bar. Handhilfsbetätigung rastend, tastend, verdeckt. Montage auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 164 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Ölung ist möglich, dann aber dauerhaft. Geeignet für Batteriefertigung (F1a, wenig Cu/Zn/Ni).
Technische Daten
| Typ | VUVG-L18-B52-ZT-G14-1H2L-F1A |
|---|---|
| Festo-Teilenummer | 8172846 |
| Ventilfunktion | 5/2 bistabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 18 mm |
| Normalnenndurchfluss (nach DIN 1343) | 1380 l/min |
| Pneumatischer Arbeitsanschluss | G1/4 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | -0,9 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| Zertifikat ausstellende Stelle | UL MH19482 |
| Schutzart | IP40 |
| Nennweite | 7,3 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend, verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 1,5 bis 8 bar |
| Vakuumtauglichkeit | ja |
| Schaltzeit um | 15 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 700 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 900 µs |
| Spulenkennwerte | 24 V DC: 0,8 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Einschränkung Umgebungs- und Medientemperatur | -5 - 50 °C, ohne Haltestromabsenkung |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Lagertemperatur | -20 bis 60 °C |
| Mediumstemperatur | -5 bis 50 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 bis 50 °C |
| Produktgewicht | 164 g |
| Elektrischer Anschluss | Stecker |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Steuerluft 12/14 | M5 |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Pneumatischer Anschluss 4 | G1/4 |
| Pneumatischer Anschluss 5 | G1/4 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, beschichtet |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-L18-B52-ZT-G14-1H2L-F1A |
| EAN | 4052568617981 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 1/4 |
| Nennweite DN [mm] | 7,3 |
| Dichtmaterial | HNBR, NBR |
| Gehäusewerkstoff | Aluminium |
| Medium | Druckluft |
| Funktion | 5/2 bistabil |
| Durchfluss [l/min] | 1380 |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 50 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/4 |
| Temperatur (max.) | 50 |
