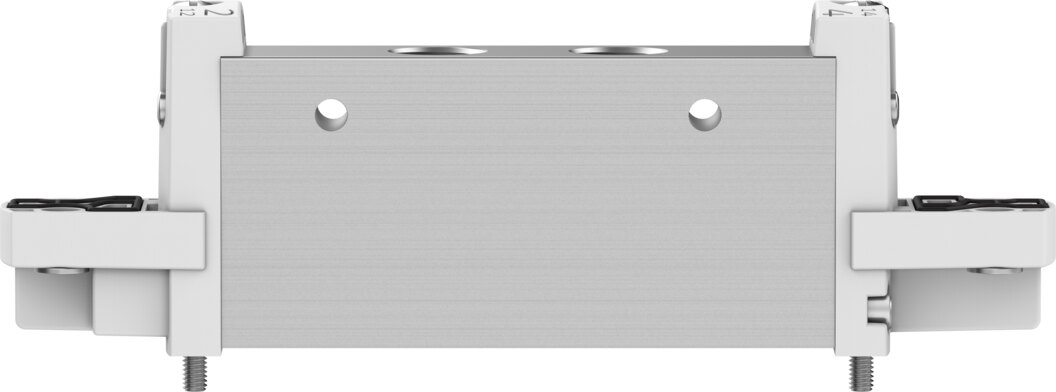

Magnetventil 5/3 Mittelstellung belüftet, 14 mm, G1/8 VUVG-L14-P53U-G18-P1 - Festo 8033534

Festo ✓ Originalprodukt Neuware

VUVG-Magnetventil mit Ventilfunktion 5/3 Mittelstellung belüftet für 560 l/min bei 3 bis 8 bar Betriebsdruck. Anschluss G1/8, Ventilgröße 14 mm, Vorsteuerschnittstelle nach ISO 15218.

Netto
71,32 €
zzgl. MwSt.
84,87 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033534
Hersteller-Nr. VUVG-L14-P53U-G18-P1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-L14-P53U-G18-P1 ist ein 5/3-Wegeventil und belüftet in der Mittelstellung beide Arbeitsanschlüsse. Der Normalnenndurchfluss liegt bei 560 l/min, die Ventilgröße bei 14 mm.

Vorteile

  • Durchfluss und Schaltzeit: 560 l/min bei Ventilgröße 14 mm, schaltet in 14 ms ein und 24 ms aus.
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.
  • Schutz: Schutzart IP65 mit Steckdose.
  • Vorsteuerung: Schnittstelle nach ISO 15218.
  • Reinraum: Klasse 5 nach ISO 14644-1.
  • Druckbereich: 3 bis 8 bar Betriebsdruck.

Einsatz

Das VUVG-L14-P53U-G18-P1 belüftet in Mittelstellung beide Zylinderkammern. Die Vorsteuerung wird intern versorgt. Montage auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 65 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Ölung ist möglich, dann aber dauerhaft.

Technische Daten

TypVUVG-L14-P53U-G18-P1
Festo-Teilenummer8033534
Ventilfunktion5/3 belüftet
Betätigungsartelektrisch
Ventilgröße14 mm
Normalnenndurchfluss (nach DIN 1343)560 l/min
Pneumatischer ArbeitsanschlussG1/8
Betriebsdruck3 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL MH19482
SchutzartIP65, mit elektrischem Vorsteuerventil und Steckdose
Nennweite5,6 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungintern
Überdeckungpositive Überdeckung
Steuerdruck3 bis 8 bar
Vakuumtauglichkeitnein
Schaltzeit aus24 ms
Schaltzeit ein14 ms
Schaltzeit um20 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Produktgewicht65 g
Elektrischer Anschlussüber elektrisches Vorsteuerventil
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
Pneumatischer Anschluss 4G1/8
Pneumatischer Anschluss 5G1/8
Vorsteuerschnittstellenach ISO 15218
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
HerstellerFesto
Hersteller-Nr.VUVG-L14-P53U-G18-P1
EAN4052568428976
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeG 1/8
Nennweite DN [mm]5,6
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/3 belüftet
Durchfluss [l/min]560
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
NormISO 15218
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/8
Temperaturbereich-5-60 °C
Temperatur (max.)60
