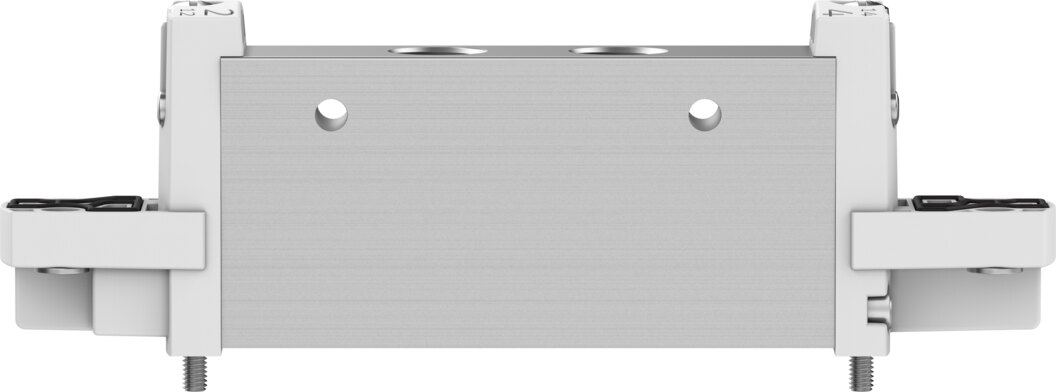

Magnetventil 5/3 Mittelstellung geschlossen, 14 mm, G1/8 VUVG-L14-P53C-G18-P1 - Festo 8033532

Festo ✓ Originalprodukt Neuware

Festo Magnetventil VUVG-L14-P53C-G18-P1, Funktion 5/3 Mittelstellung geschlossen für 620 bis 650 l/min bei 3 bis 8 bar Betriebsdruck. Anschluss G1/8, Ventilgröße 14 mm, Vorsteuerschnittstelle nach ISO 15218.

Netto
71,32 €
zzgl. MwSt.
84,87 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033532
Hersteller-Nr. VUVG-L14-P53C-G18-P1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-L14-P53C-G18-P1 ist ein 5/3-Wegeventil und sperrt in der Mittelstellung alle Arbeitsanschlüsse. In Ventilgröße 14 mm erreicht es 620 bis 650 l/min Normalnenndurchfluss.

Vorteile

  • Durchfluss und Schaltzeit: 620 bis 650 l/min bei Ventilgröße 14 mm, schaltet in 14 ms ein und 24 ms aus.
  • Schutz: Schutzart IP65 mit Steckdose.
  • Druckbereich: 3 bis 8 bar Betriebsdruck.
  • Vorsteuerung: Schnittstelle nach ISO 15218.
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.
  • Reinraum: Klasse 5 nach ISO 14644-1.

Einsatz

Der Zylinder hält in der Mittelstellung seine Lage. Steuerluft kommt intern aus dem Versorgungsanschluss. Montage auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 65 g. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Geölter Betrieb möglich, danach dauerhaft nötig.

Technische Daten

TypVUVG-L14-P53C-G18-P1
Festo-Teilenummer8033532
Ventilfunktion5/3 geschlossen
Betätigungsartelektrisch
Ventilgröße14 mm
Normalnenndurchfluss (nach DIN 1343)620 bis 650 l/min
Pneumatischer ArbeitsanschlussG1/8
Betriebsdruck3 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL MH19482
SchutzartIP65, mit elektrischem Vorsteuerventil und Steckdose
Nennweite5,6 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungintern
Überdeckungpositive Überdeckung
Steuerdruck3 bis 8 bar
Vakuumtauglichkeitnein
Schaltzeit aus24 ms
Schaltzeit ein14 ms
Schaltzeit um20 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Produktgewicht65 g
Elektrischer Anschlussüber elektrisches Vorsteuerventil
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
Pneumatischer Anschluss 4G1/8
Pneumatischer Anschluss 5G1/8
Vorsteuerschnittstellenach ISO 15218
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
HerstellerFesto
Hersteller-Nr.VUVG-L14-P53C-G18-P1
EAN4052568428952
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeG 1/8
Nennweite DN [mm]5,6
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/3 geschlossen
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
NormISO 15218
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/8
Temperaturbereich-5-60 °C
Temperatur (max.)60
