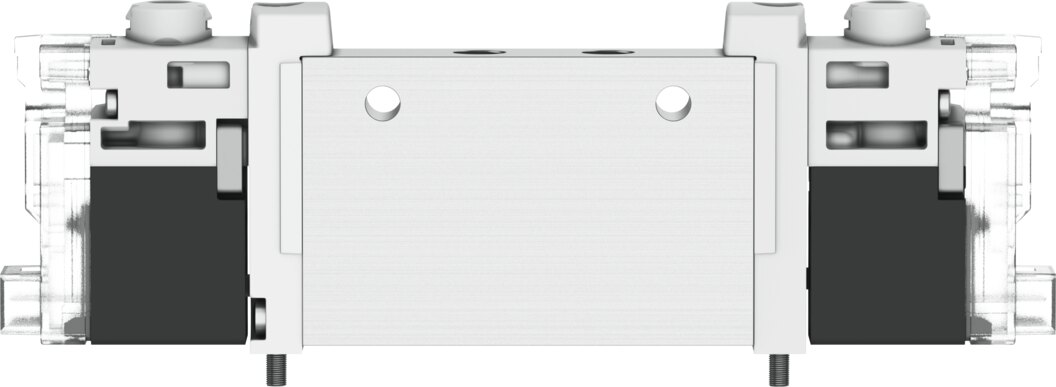

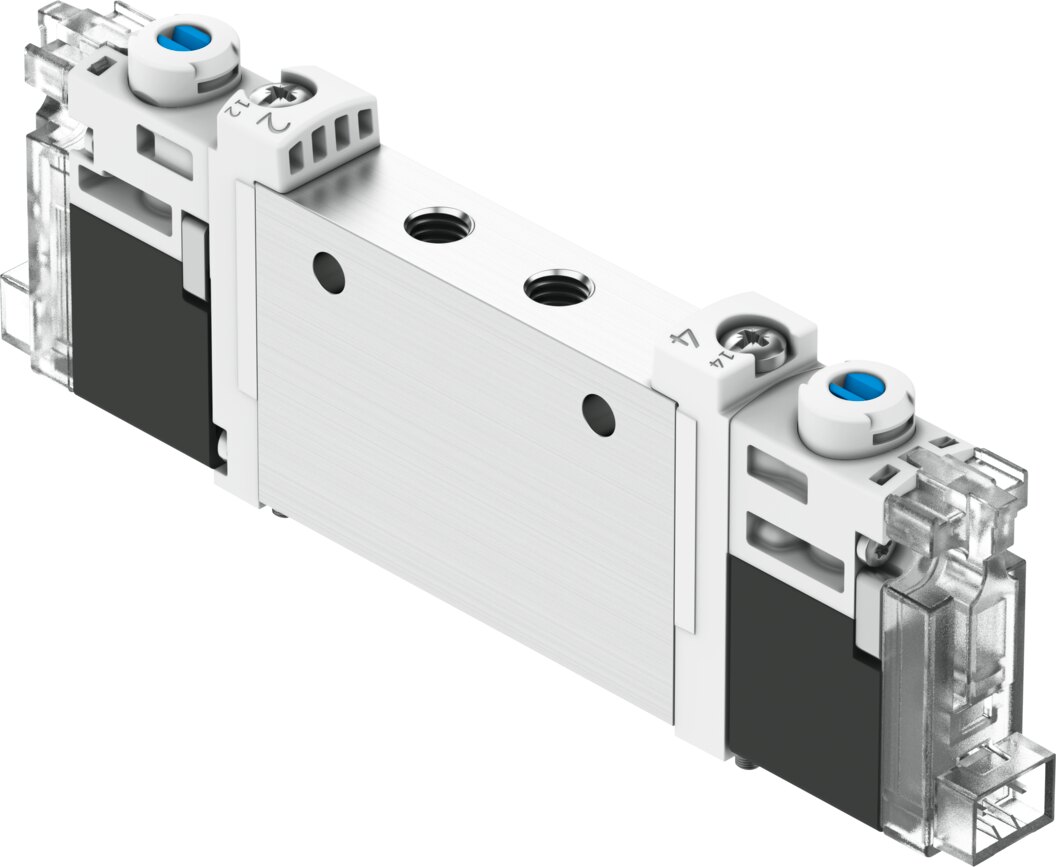

Magnetventil 2x 3/2 offen/geschlossen monostabil, 10 mm, M7 VUVG-L10-T32H-MT-M7-1H2L-F1A - Festo 8164347
Magnetventil 2x 3/2 offen/geschlossen monostabil der Baureihe VUVG: 130 l/min Normalnenndurchfluss, Betriebsdruck 2,5 bis 8 bar. Anschluss M7, Ventilgröße 10 mm, Spule 24 V DC mit 0,8 W.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

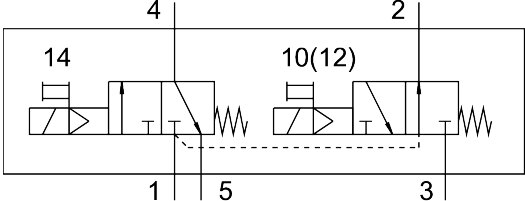

Das Magnetventil VUVG-L10-T32H-MT-M7-1H2L-F1A enthält zwei getrennt ansteuerbare 3/2-Wegefunktionen, eines offen und eines geschlossen in Grundstellung. Bei 10 mm Ventilgröße liefert es 130 l/min.
Vorteile
- Durchfluss und Schaltzeit: 130 l/min bei Ventilgröße 10 mm, schaltet in 10 ms ein und 13 ms aus.
- Reinraum: Klasse 5 nach ISO 14644-1.
- Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.
- Schutz: Schutzart IP40, Umgebung -5 bis 50 °C.
- Druckbereich: 2,5 bis 8 bar Betriebsdruck.
Einsatz
Geeignet für einfachwirkende Zylinder und getrennte Luftkreise. Steuerluft intern aus Anschluss 1. Handhilfsbetätigung rastend, tastend, verdeckt. Befestigung auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 54 g. Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Einmal geölt, muss die Ölung bleiben. Geeignet für Batteriefertigung (F1a, wenig Cu/Zn/Ni).
Technische Daten
| Typ | VUVG-L10-T32H-MT-M7-1H2L-F1A |
|---|---|
| Festo-Teilenummer | 8164347 |
| Ventilfunktion | 2x3/2 offen/geschlossen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 10 mm |
| Normalnenndurchfluss (nach DIN 1343) | 130 l/min |
| Pneumatischer Arbeitsanschluss | M7 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 2,5 bis 8 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| Zertifikat ausstellende Stelle | UL MH19482 |
| Schutzart | IP40 |
| Nennweite | 1,9 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend, verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 2 bis 8 bar |
| Vakuumtauglichkeit | nein |
| Schaltzeit aus | 13 ms |
| Schaltzeit ein | 10 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 700 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 900 µs |
| Spulenkennwerte | 24 V DC: 0,8 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Einschränkung Umgebungs- und Medientemperatur | -5 - 50 °C, ohne Haltestromabsenkung |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Lagertemperatur | -20 bis 60 °C |
| Mediumstemperatur | -5 bis 50 °C |
| Umgebungstemperatur | -5 bis 50 °C |
| Produktgewicht | 54 g |
| Elektrischer Anschluss | Stecker |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | M7 |
| Pneumatischer Anschluss 2 | M7 |
| Pneumatischer Anschluss 3 | M7 |
| Pneumatischer Anschluss 4 | M7 |
| Pneumatischer Anschluss 5 | M7 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, beschichtet |
| Gewicht | 0,055 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-L10-T32H-MT-M7-1H2L-F1A |
| EAN | 4052568612078 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | M7 |
| Nennweite DN [mm] | 1,9 |
| Dichtmaterial | HNBR, NBR |
| Gehäusewerkstoff | Aluminium |
| Medium | Druckluft |
| Funktion | 2x3/2 offen/geschlossen monostabil |
| Durchfluss [l/min] | 130 |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 50 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | M7 |
| Temperatur (max.) | 50 |
