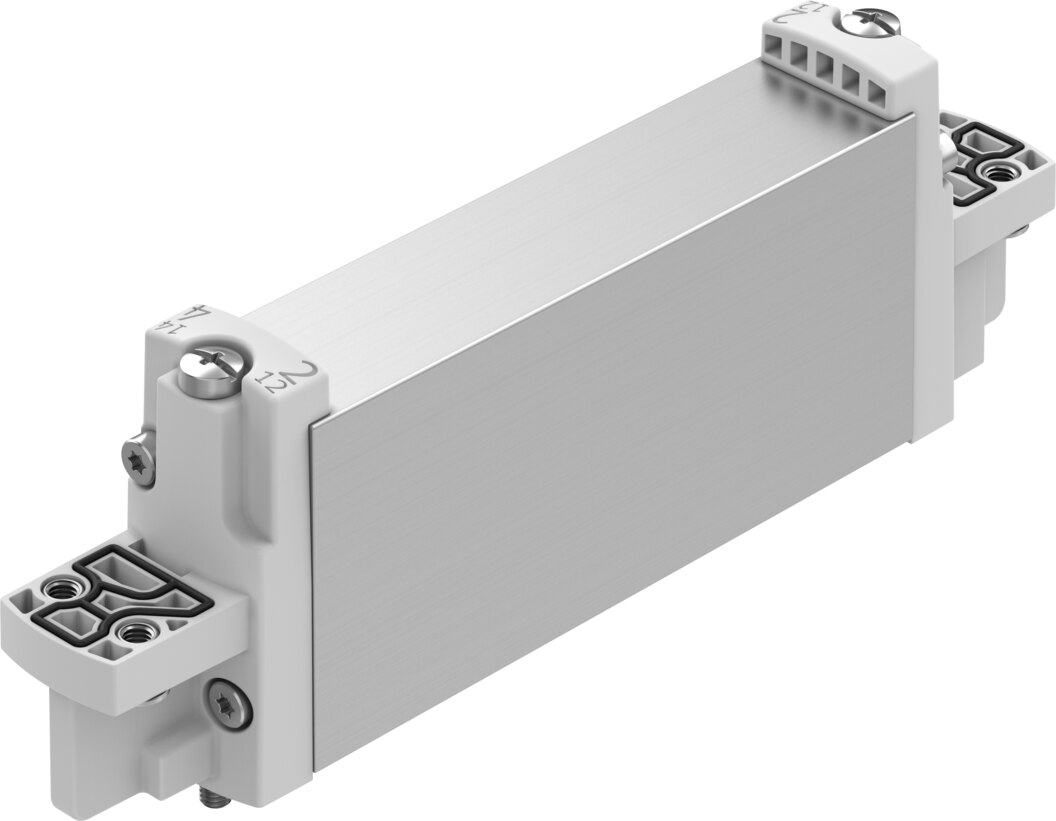

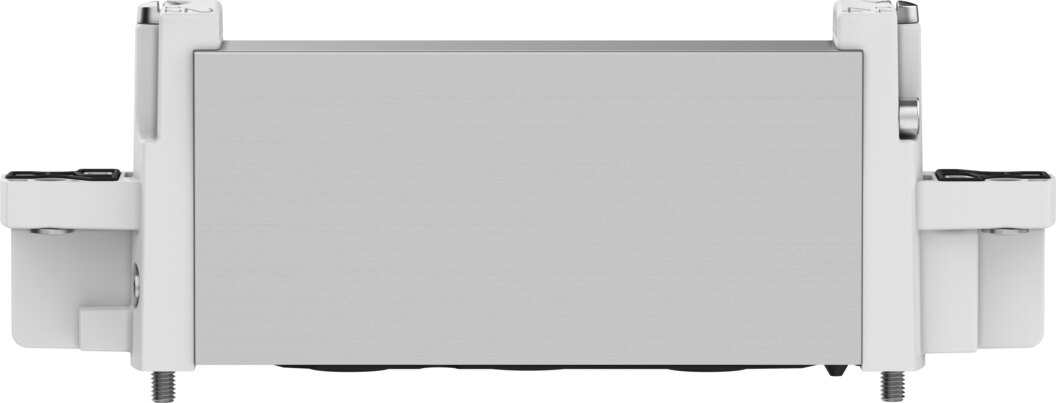

Magnetventil 2x 3/2 geschlossen monostabil, 18 mm, für Anschlussleiste VUVG-B18-T32C-MZ-F-P1 - Festo 8033562
Festo Magnetventil VUVG-B18-T32C-MZ-F-P1, Funktion 2x 3/2 geschlossen monostabil für 750 l/min bei -0,9 bis 10 bar Betriebsdruck. Flanschanschluss für Anschlussleiste, Ventilgröße 18 mm, Vorsteuerschnittstelle nach ISO 15218.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil VUVG-B18-T32C-MZ-F-P1 vereint zwei 3/2-Wegeventile (in Ruhestellung geschlossen) in einem Gehäuse. In Ventilgröße 18 mm erreicht es 750 l/min Normalnenndurchfluss.
Vorteile
- Durchfluss und Schaltzeit: 750 l/min bei Ventilgröße 18 mm, schaltet in 16 ms ein und 15 ms aus.
- Schutz: Schutzart IP65 mit Steckdose.
- Vorsteuerung: Schnittstelle nach ISO 15218.
- Reinraum: Klasse 5 nach ISO 14644-1.
- Druckbereich: -0,9 bis 10 bar, vakuumtauglich.
- Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.
Einsatz
Einsatz: einfachwirkende Zylinder, separate Steuerkreise. Steuerluft extern, Steuerdruck 2 bis 8 bar. Montage auf Anschlussleiste, Produktgewicht 140 g. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Geölter Betrieb möglich, danach dauerhaft nötig.
Technische Daten
| Typ | VUVG-B18-T32C-MZ-F-P1 |
|---|---|
| Festo-Teilenummer | 8033562 |
| Ventilfunktion | 2x3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 18 mm |
| Normalnenndurchfluss (nach DIN 1343) | 750 l/min |
| Pneumatischer Arbeitsanschluss | Flansch |
| Betriebsdruck | -0,9 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Zertifikat ausstellende Stelle | UL MH19482 |
| Schutzart | IP65, mit elektrischem Vorsteuerventil und Steckdose |
| Nennweite | 5,7 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 2 bis 8 bar |
| Schaltzeit aus | 15 ms |
| Schaltzeit ein | 16 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 700 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 900 µs |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Mediumstemperatur | -5 bis 60 °C |
| Umgebungstemperatur | -5 bis 60 °C |
| Produktgewicht | 140 g |
| Elektrischer Anschluss | über elektrisches Vorsteuerventil |
| Befestigungsart | auf Anschlussleiste |
| Vorsteuerschnittstelle | nach ISO 15218 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-B18-T32C-MZ-F-P1 |
| EAN | 4052568553043 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Nennweite DN [mm] | 5,7 |
| Dichtmaterial | HNBR, NBR |
| Gehäusewerkstoff | Aluminium |
| Medium | Druckluft |
| Funktion | 2x3/2 geschlossen monostabil |
| Durchfluss [l/min] | 750 |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 60 |
| Norm | ISO 15218 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | Flansch |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
