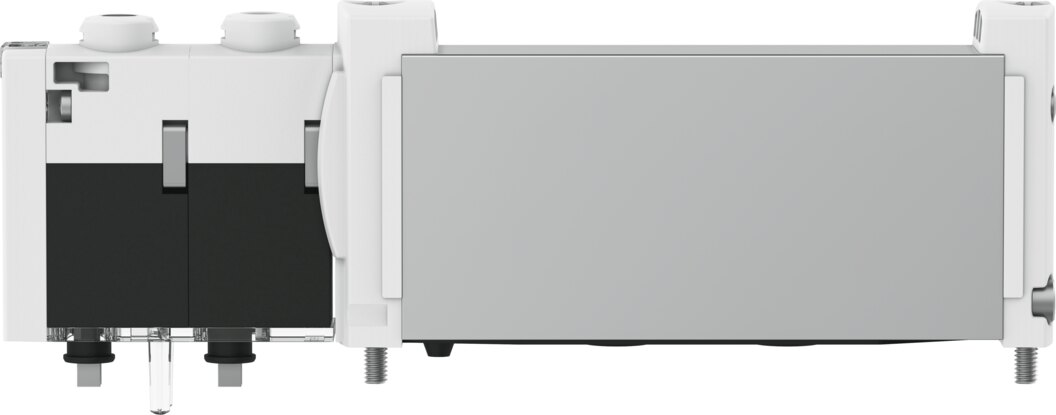

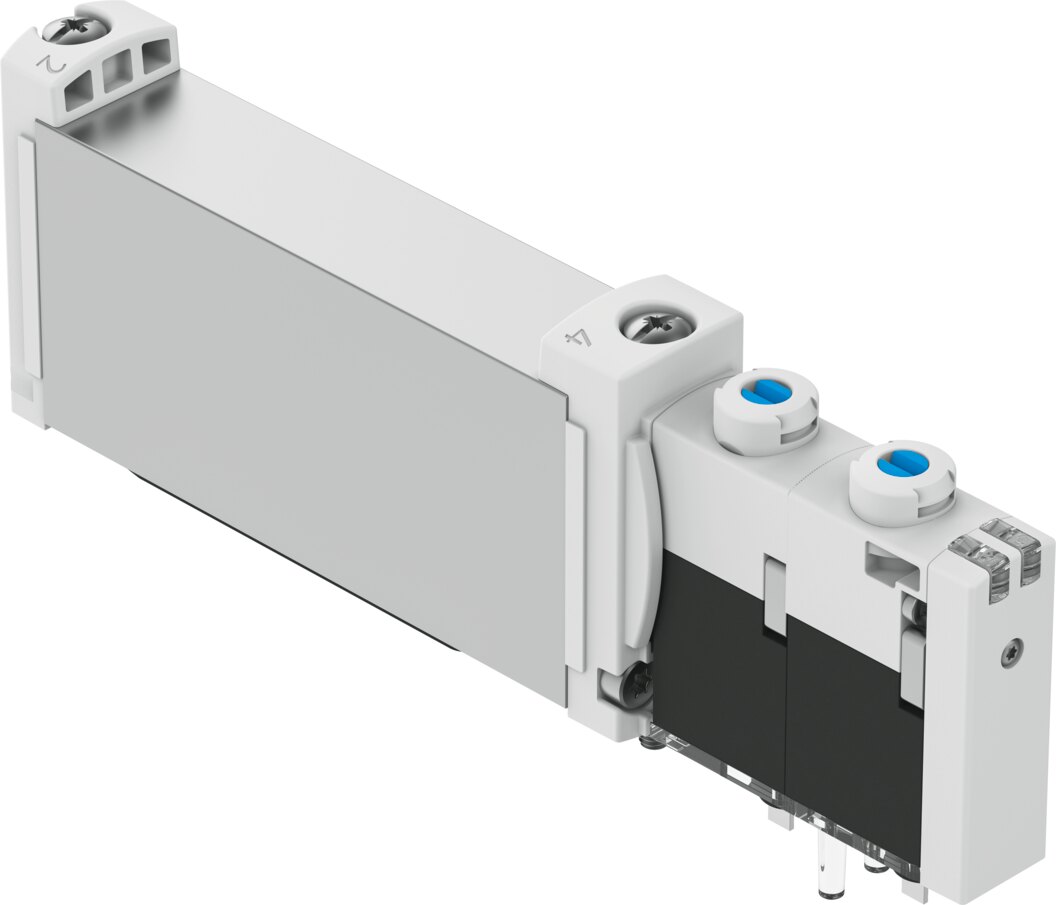

Magnetventil VUVG-B14-T32C-AZT-F-1T1L-F1A - Festo 8150402
Netto
zzgl. MwSt.
129,89 € inkl. 19 % MwSt., zzgl. Versand
109,15 €
Artikel
FES-8150402
Hersteller-Nr.
VUVG-B14-T32C-AZT-F-1T1L-F1A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten

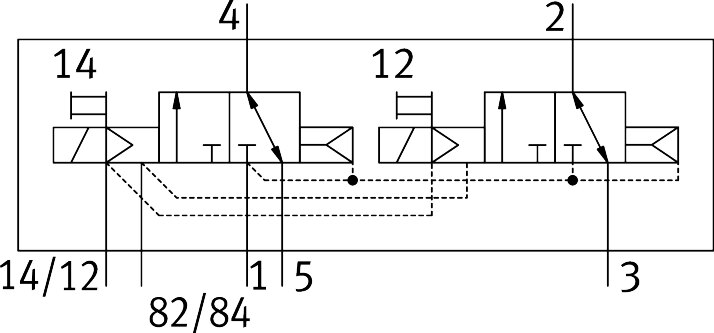

| Ventilfunktion | 2x3/2 geschlossen monostabil |
|---|---|
| Betätigungsart | elektrisch |
| Ventilgröße | 14 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 490 l/min |
| Pneumatischer Arbeitsanschluss | Flansch |
| Betriebsspannung | 24V DC |
| Betriebsdruck | 1,5 ... 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | pneumatische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Schutzart | IP40 |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Überdeckung | positive Überdeckung |
| Signalzustandsanzeige | LED |
| Steuerdruck | 1,5 ... 8 bar |
| Max. Schaltfrequenz | 3 Hz |
| Schaltzeit aus | 29 ms |
| Schaltzeit ein | 10 ms |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 1600 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 3000 µs |
| Spulenkennwerte | 22 V DC: 1,0 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Mediumstemperatur | -5 ... 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 ... 60 °C |
| Produktgewicht | 102 g |
| Elektrischer Anschluss | über Anschlussplatte |
| Befestigungsart | auf Anschlussleiste |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Gewicht | 0,105 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-B14-T32C-AZT-F-1T1L-F1A |
| EAN | 4052568577186 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
