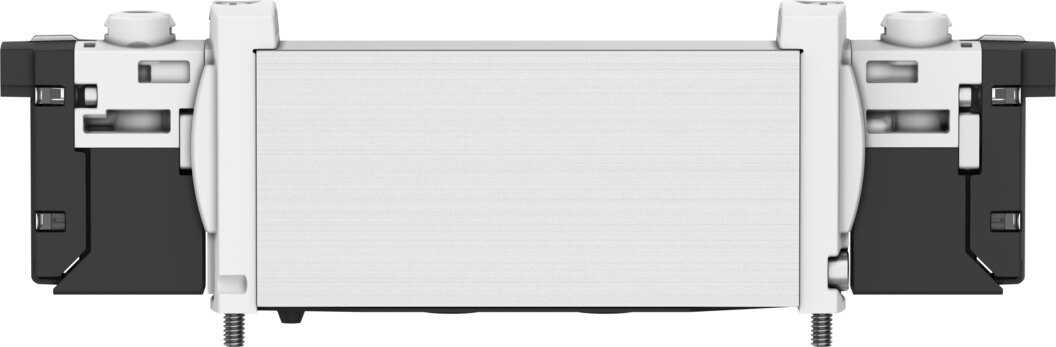

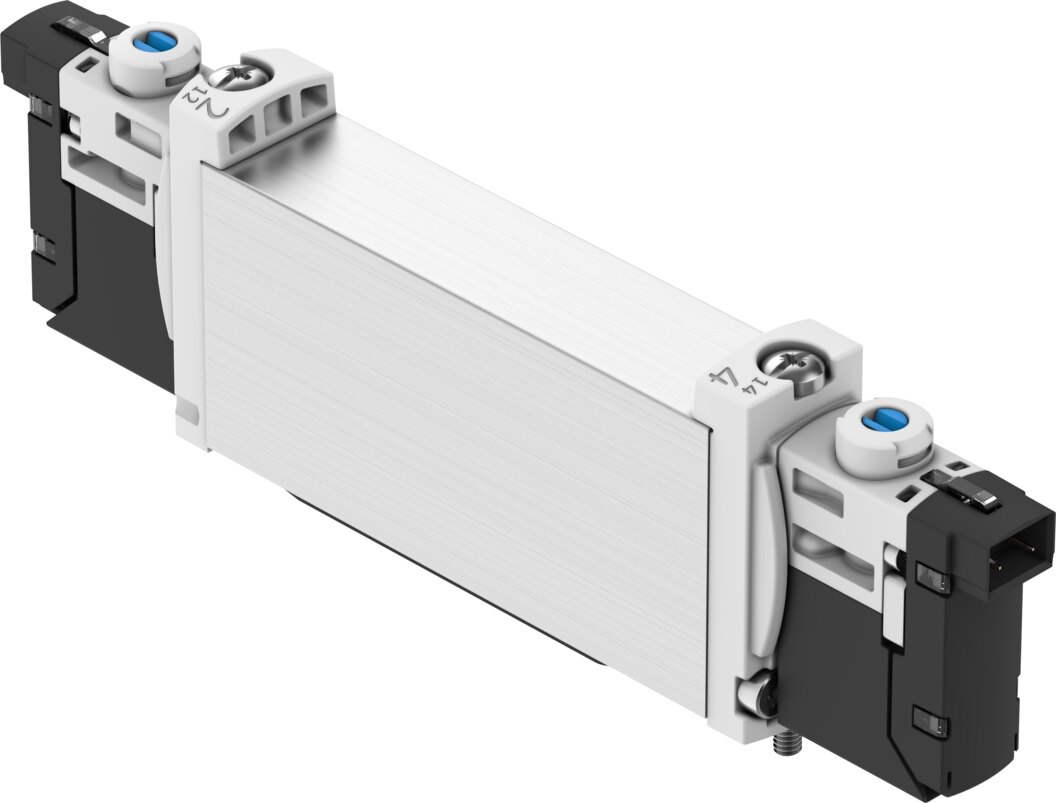

Magnetventil 2x3/2 geschlossen monostabil, Ventilgröße 14 mm, Flanschausführung VUVG-B14-T32C-AZT-F-1H2L-W1 - Festo 578166

Festo ✓ Originalprodukt Neuware

510 bis 600 l/min Normalnenndurchfluss aus 14 mm Ventilgröße: das Magnetventil VUVG-B14-T32C-AZT-F-1H2L-W1 steuert zwei einfachwirkende Antriebe oder getrennte Druckluftkreise. Ventilfunktion 2x3/2 geschlossen monostabil, Betriebsdruck 1,5 bis 10 bar, Flanschausführung zur Montage auf Anschlussleiste, Spule 24 V DC mit 1,0 W.

Netto
99,38 €
zzgl. MwSt.
118,26 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-578166
Hersteller-Nr. VUVG-B14-T32C-AZT-F-1H2L-W1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 510 bis 600 l/min Normalnenndurchfluss bei 14 mm Ventilgröße steuert das Festo Magnetventil VUVG-B14-T32C-AZT-F-1H2L-W1 zwei einfachwirkende Antriebe oder getrennte Druckluftkreise. Im Gehäuse sitzen zwei getrennt ansteuerbare 3/2-Wegeventile, beide in Grundstellung geschlossen.

Vorteile

  • Normalnenndurchfluss 510 bis 600 l/min bei 14 mm Ventilgröße, Nennweite 4,6 mm
  • Betriebsdruck 1,5 bis 10 bar
  • Kurze Schaltzeiten: 9 ms ein, 25 ms aus
  • Spule 24 V DC mit 1,0 W, Einschaltdauer 100 %
  • Flanschausführung zur Montage auf Anschlussleiste
  • Reinraumtauglich: Klasse 5 nach ISO 14644-1

Einsatz

Das Ventil arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4]. Ein einmal geölter Betrieb muss beibehalten werden. Im Bereich -5 bis 60 °C arbeitet das Ventil VUVG-B14-T32C-AZT-F-1H2L-W1 in jeder Einbaulage. Montage des VUVG-B14-T32C-AZT-F-1H2L-W1: auf Anschlussleiste, elektrischer Anschluss 2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende.

Technische Daten

MerkmalWert
TypVUVG-B14-T32C-AZT-F-1H2L-W1
Festo-Teilenummer578166
BaureiheVUVG
Ventilfunktion2x3/2 geschlossen monostabil
Betätigungsartelektrisch
Ventilgröße14 mm
Normalnenndurchfluss510 bis 600 l/min
Pneumatischer ArbeitsanschlussFlansch
Betriebsspannung24 V DC
Betriebsdruck1,5 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartpneumatische Feder
ZulassungRCM-Zeichen, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP40, mit Steckdose
Nennweite4,6 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend, verdeckt
Steuerartvorgesteuert
Steuerluftversorgungextern
Überdeckungpositive Überdeckung
Steuerdruck1,5 bis 8 bar
Vakuumtauglichkeitnein
Schaltzeit aus25 ms
Schaltzeit ein9 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
Spulenkennwerte24 V DC: 1,0 W
Zulässige Spannungsschwankungen±10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Einschränkung Umgebungs- und Medientemperatur-5 bis 50 °C, ohne Haltestromabsenkung
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 60 °C
Elektrischer Anschluss2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende
Befestigungsartauf Anschlussleiste
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Gewicht0,115 kg
HerstellerFesto
Hersteller-Nr.VUVG-B14-T32C-AZT-F-1H2L-W1
EAN4052568383701
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
Nennweite DN [mm]4,6
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion2x3/2 geschlossen monostabil
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
SerieVUVG
Betriebsdruck max [bar]10
Pneumatischer AnschlussFlansch
Temperaturbereich-5-60 °C
Temperatur (max.)60
