Magnetventil 5/3 Mittelstellung entlüftet, 14 mm, für Anschlussleiste VUVG-B14-P53E-Z-F-P1 - Festo 8033545

Festo ✓ Originalprodukt Neuware

Magnetventil 5/3 Mittelstellung entlüftet der Baureihe VUVG: 460 bis 600 l/min Normalnenndurchfluss, Betriebsdruck -0,9 bis 10 bar. Flanschanschluss für Anschlussleiste, Ventilgröße 14 mm, Vorsteuerschnittstelle nach ISO 15218.

Netto
68,08 €
zzgl. MwSt.
81,02 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033545
Hersteller-Nr. VUVG-B14-P53E-Z-F-P1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

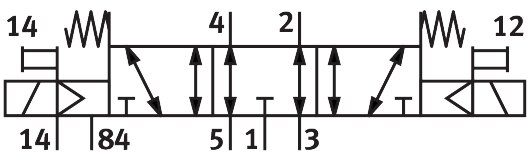

Das Magnetventil VUVG-B14-P53E-Z-F-P1 schaltet in der Mittelstellung die Anschlüsse 2 und 4 auf Entlüftung, es arbeitet als 5/3-Wegeventil. Bei 14 mm Ventilgröße liefert es 460 bis 600 l/min.

Vorteile

  • Durchfluss und Schaltzeit: 460 bis 600 l/min bei Ventilgröße 14 mm, schaltet in 14 ms ein und 24 ms aus.
  • Schutz: Schutzart IP65 mit Steckdose.
  • Druckbereich: -0,9 bis 10 bar, vakuumtauglich.
  • Vorsteuerung: Schnittstelle nach ISO 15218.
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.
  • Reinraum: Klasse 5 nach ISO 14644-1.

Einsatz

In Mittelstellung ist der Zylinder drucklos. Steuerluft extern, Steuerdruck 3 bis 8 bar. Befestigung auf Anschlussleiste, Produktgewicht 65 g. Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Einmal geölt, muss die Ölung bleiben.

Technische Daten

TypVUVG-B14-P53E-Z-F-P1
Festo-Teilenummer8033545
Ventilfunktion5/3 entlüftet
Betätigungsartelektrisch
Ventilgröße14 mm
Normalnenndurchfluss (nach DIN 1343)460 bis 600 l/min
Pneumatischer ArbeitsanschlussFlansch
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL MH19482
SchutzartIP65, mit elektrischem Vorsteuerventil und Steckdose
Nennweite5,6 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungextern
Überdeckungpositive Überdeckung
Steuerdruck3 bis 8 bar
Vakuumtauglichkeitja
Schaltzeit aus24 ms
Schaltzeit ein14 ms
Schaltzeit um20 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 60 °C
Produktgewicht65 g
Elektrischer Anschlussüber elektrisches Vorsteuerventil
Befestigungsartauf Anschlussleiste
Vorsteuerschnittstellenach ISO 15218
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
HerstellerFesto
Hersteller-Nr.VUVG-B14-P53E-Z-F-P1
EAN4052568429089
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
Nennweite DN [mm]5,6
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/3 entlüftet
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
NormISO 15218
SerieVUVG
Betriebsdruck max [bar]10
Pneumatischer AnschlussFlansch
Temperaturbereich-5-60 °C
Temperatur (max.)60
