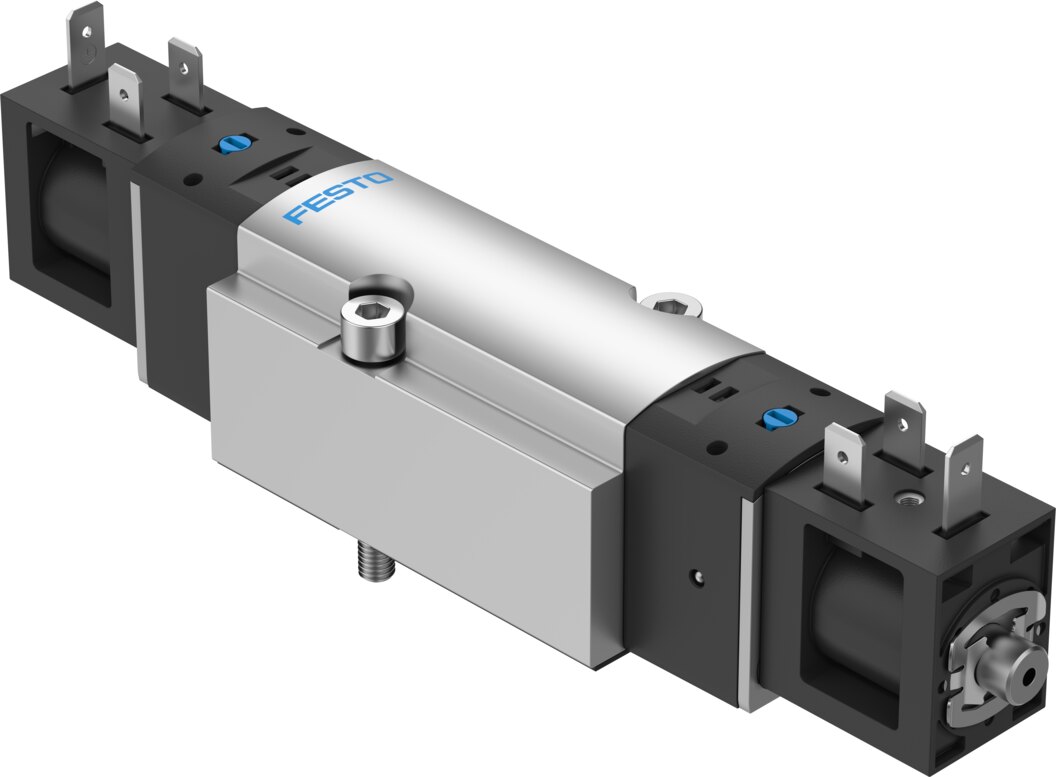

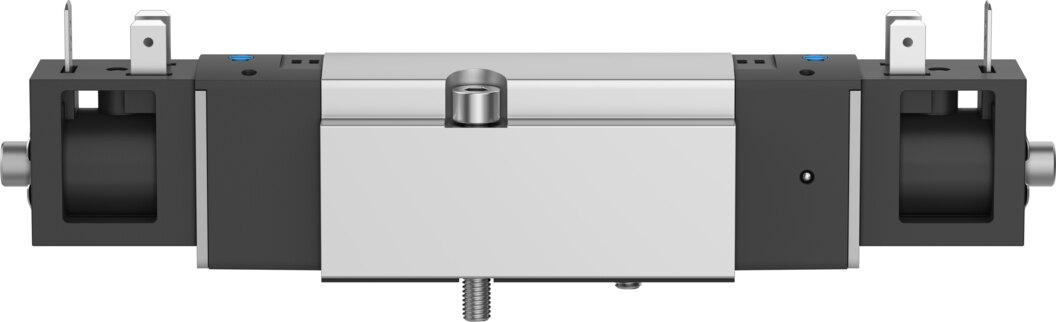

Magnetventil 5/2 bistabil, ISO 5599-1, Breite 38 mm VSVA-BK-B52-D-D1-1B2 - Festo 8166592

Festo ✓ Originalprodukt Neuware

Als 5/2-Wegeventil bistabil für Anschlussplatte Größe 1 nach ISO 5599-1 liefert das Festo VSVA-BK-B52-D-D1-1B2 einen Nenndurchfluss von 1200 l/min. Betriebsdruck 3 bis 8 bar, Spule 24 V DC mit 3,3 W, elektrischer Anschluss Form B nach Industriestandard (11 mm).

Netto
92,93 €
zzgl. MwSt.
110,59 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8166592
Hersteller-Nr. VSVA-BK-B52-D-D1-1B2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 1200 l/min Nenndurchfluss versorgt das VSVA-BK-B52-D-D1-1B2 Antriebe, montiert wird es auf Anschlussplatte Größe 1 nach ISO 5599-1. Ventilfunktion: 5/2 bistabil.

Vorteile

  • Normschnittstelle: das 5/2-Ventil passt auf Anschlussplatte Größe 1 nach ISO 5599-1, Baubreite 38 mm und ist gegen Ventile gleicher Norm austauschbar.
  • Durchfluss: 1200 l/min Nenndurchfluss nach DIN 1343, 1341 l/min auf Einzelanschlussplatte, 1313 l/min pneumatisch verkettet.
  • Spule: 24 V DC, 3,3 W, Einschaltdauer 100%.
  • Elektrischer Anschluss: Form B nach Industriestandard (11 mm).
  • Druckbereich: 3 bis 8 bar.
  • Schutzart: IP65, mit Steckdose, nach IEC 60529.

Einsatz

Als Impulsventil behält es die zuletzt geschaltete Stellung, auch wenn das Signal wegfällt. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 50 °C Umgebungstemperatur, Produktgewicht 400 g.

Technische Daten

TypVSVA-BK-B52-D-D1-1B2
Festo Teilenummer8166592
Ventilfunktion5/2 bistabil
Betätigungsartelektrisch
Baubreite38 mm
Ventilgröße42 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)1200 l/min
Pneumatischer ArbeitsanschlussAnschlussplatte Größe 1 nach ISO 5599-1
Betriebsspannung24V DC
Betriebsdruck3 bis 8 bar
Konstruktiver AufbauKolbenschieber mit Dichtring
SchutzartIP65, mit Steckdose, nach IEC 60529
Nennweite6,3 mm
Rastermaß43 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormISO 5599-1
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
Signalzustandsanzeigemit Zubehör
b-Wert0,26
C-Wert5,91 l/sbar
Durchfluss Ventil1341 l/min
Durchfluss Ventil auf Einzelanschlussplatte1341 l/min
Durchfluss Ventil pneumatisch verkettet1313 l/min
Schaltzeit um10,5 ms
Einschaltdauer100%
Max. positiver Prüfimpuls bei 0 Signal2500 µs
Max. negativer Prüfimpuls bei 1 Signal1100 µs
Nennbetriebsspannung DC24 V
Spulenkennwerte24 V DC: 3,3 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Mediumstemperatur-5 bis 50 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 50 °C
Max. Anziehdrehmoment Ventilbefestigung5 Nm
Produktgewicht400 g
Elektrischer AnschlussForm B, nach Industriestandard (11 mm)
Befestigungsartauf Anschlussplatte
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 1Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 2Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 3Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 4Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 5Anschlussplatte Größe 1 nach ISO 5599-1
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
Gewicht0,43 kg
HerstellerFesto
Hersteller-Nr.VSVA-BK-B52-D-D1-1B2
EAN4052568606039
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]6,3
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/2 bistabil
Durchfluss [l/min]1200
NormISO 5599-1
SerieVSVA
Betriebsdruck max [bar]8
Temperatur (max.)50
