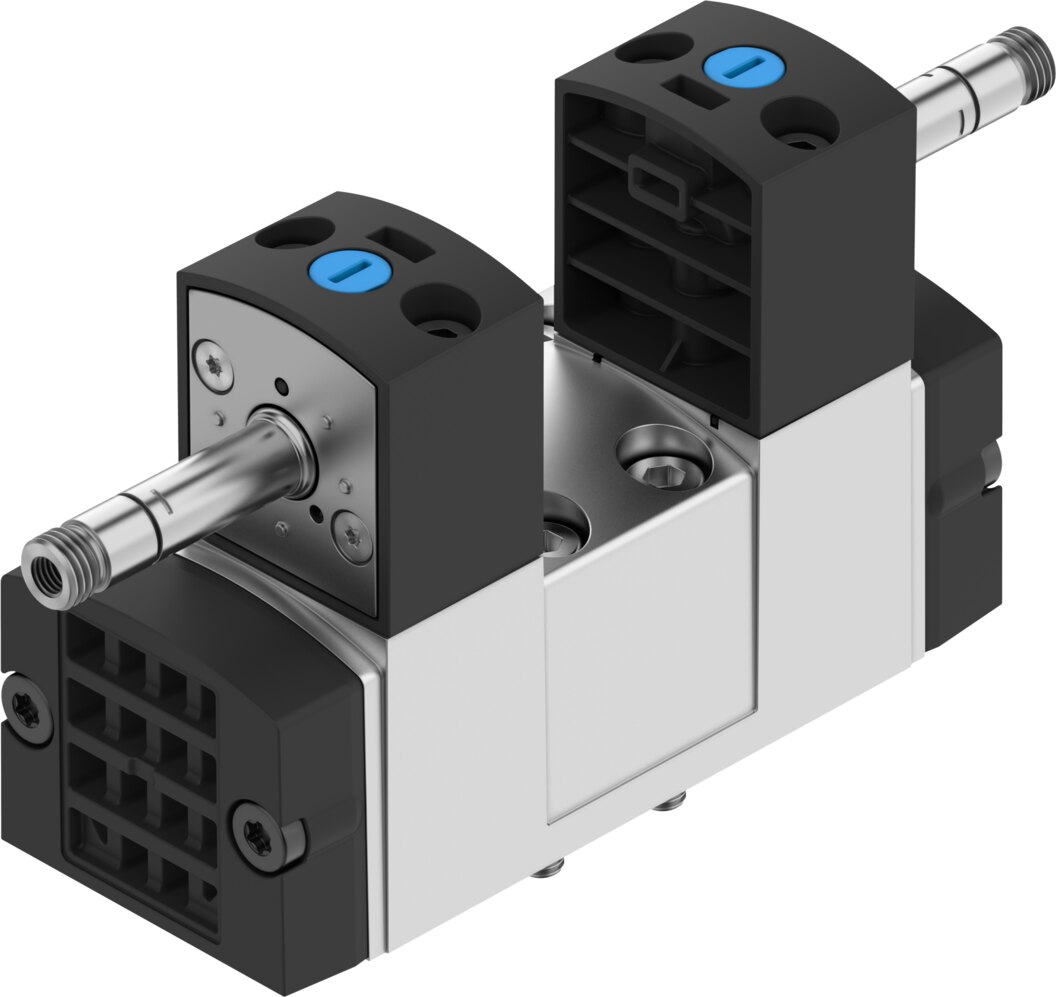

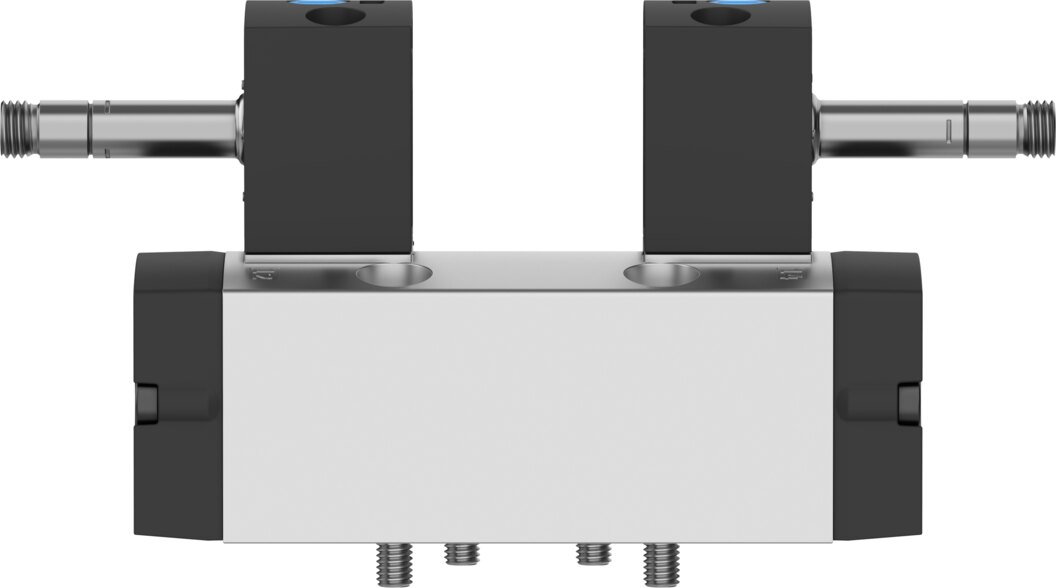

Magnetventil 2x3/2 geschlossen monostabil, ISO 5599-1, Breite 42 mm VSVA-B-T32C-MZD-D1-F8 - Festo 8198549

Festo ✓ Originalprodukt Neuware

Das Normventil VSVA-B-T32C-MZD-D1-F8 schaltet als Doppel-3/2-Wegeventil, beide geschlossen bis 1400 l/min Nenndurchfluss und sitzt auf Anschlussplatte Größe 1 nach ISO 5599-1. Betriebsdruck -0,9 bis 10 bar, Schaltzeit 22 ms ein, 25 ms aus.

Netto
154,98 €
zzgl. MwSt.
184,43 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8198549
Hersteller-Nr. VSVA-B-T32C-MZD-D1-F8
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 1400 l/min Nenndurchfluss versorgt das VSVA-B-T32C-MZD-D1-F8 Antriebe, montiert wird es auf Anschlussplatte Größe 1 nach ISO 5599-1. Ventilfunktion: 2x3/2 geschlossen monostabil.

Vorteile

  • Austauschbar nach ISO 5599-1: Anschlussplatte Größe 1 nach ISO 5599-1, Baubreite 42 mm, Funktion 2x3/2 geschlossen monostabil.
  • Durchfluss: 1400 l/min Nenndurchfluss nach ISO 8778, 1100 l/min auf Einzelanschlussplatte, 1100 l/min pneumatisch verkettet.
  • Schaltzeiten: 22 ms ein, 25 ms aus, bis 5 Hz Schaltfrequenz.
  • Druckbereich: -0,9 bis 10 bar, vakuumtauglich.
  • Schutzart: IP65, NEMA 4.
  • Handhilfsbetätigung: rastend.

Einsatz

Zwei unabhängige 3/2-Funktionen in einem Gehäuse, in Ruhestellung gesperrt, etwa für zwei einfachwirkende Antriebe. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -10 bis 50 °C Umgebungstemperatur, Produktgewicht 400 g.

Technische Daten

TypVSVA-B-T32C-MZD-D1-F8
Festo Teilenummer8198549

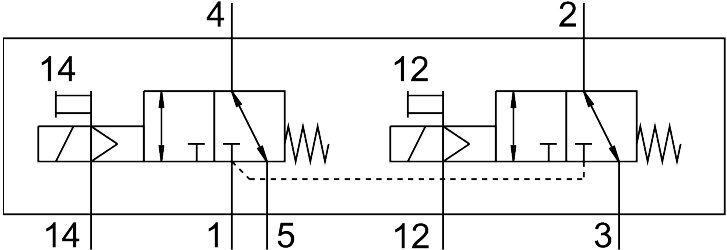

Ventilfunktion2x3/2 geschlossen monostabil
Betätigungsartelektrisch
Baubreite42 mm
Nenndurchfluss normalisiert nach ISO 87781400 l/min
Pneumatischer ArbeitsanschlussAnschlussplatte Größe 1 nach ISO 5599-1
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
SchutzartIP65, NEMA 4
Nennweite8 mm
Rastermaß43 mm
Abluftfunktiondrosselbar, über Einzelanschlussplatte
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormISO 5599-1
Handhilfsbetätigungrastend
Steuerartvorgesteuert
Steuerluftversorgungextern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck3 bis 10 bar
Vakuumtauglichkeitja
b-Wert0,18
C-Wert5,293 l/sbar
Durchfluss Ventil1300 l/min
Durchfluss Ventil auf Einzelanschlussplatte1100 l/min
Durchfluss Ventil pneumatisch verkettet flow optimized1200 l/min
Durchfluss Ventil pneumatisch verkettet1100 l/min
Max. Schaltfrequenz5 Hz
Schaltzeit aus25 ms
Schaltzeit ein22 ms
Einschaltdauer100%
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 50 °C
Relative Luftfeuchtigkeit0 - 90 %
Schalldruckpegel85 dB(A)
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 50 °C
Max. Anziehdrehmoment Ventilbefestigung1 Nm
Produktgewicht400 g
Befestigungsartauf Anschlussplatte
Anschluss Steuerabluft 82M5, nicht gefasst
Anschluss Steuerabluft 84M5, nicht gefasst
Anschluss Steuerluft 12Anschlussplatte Größe 1 nach ISO 5599-1
Anschluss Steuerluft 14Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 1Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 2Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 3Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 4Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 5Anschlussplatte Größe 1 nach ISO 5599-1
Vorsteuerschnittstellenach ISO 15218
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Druckguss
Werkstoff SchraubenStahl
HerstellerFesto
Hersteller-Nr.VSVA-B-T32C-MZD-D1-F8
EAN4052568655983
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]8
DichtmaterialNBR
GehäusewerkstoffAluminium-Druckguss
MediumDruckluft
Funktion2x3/2 geschlossen monostabil
Durchfluss [l/min]1400
NormISO 5599-1, ISO 15218
SerieVSVA
Betriebsdruck max [bar]10
Temperaturbereich-10-50 °C
Temperatur (max.)50
