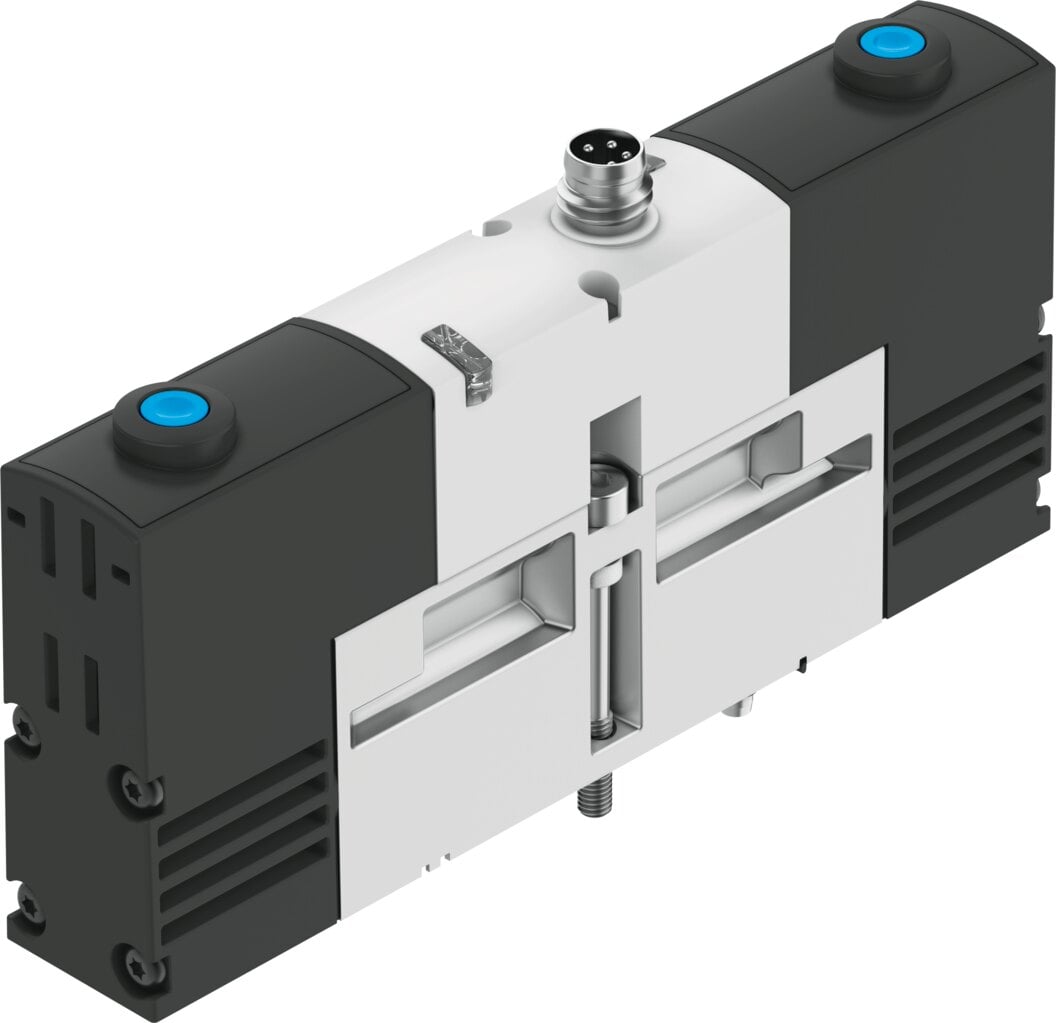

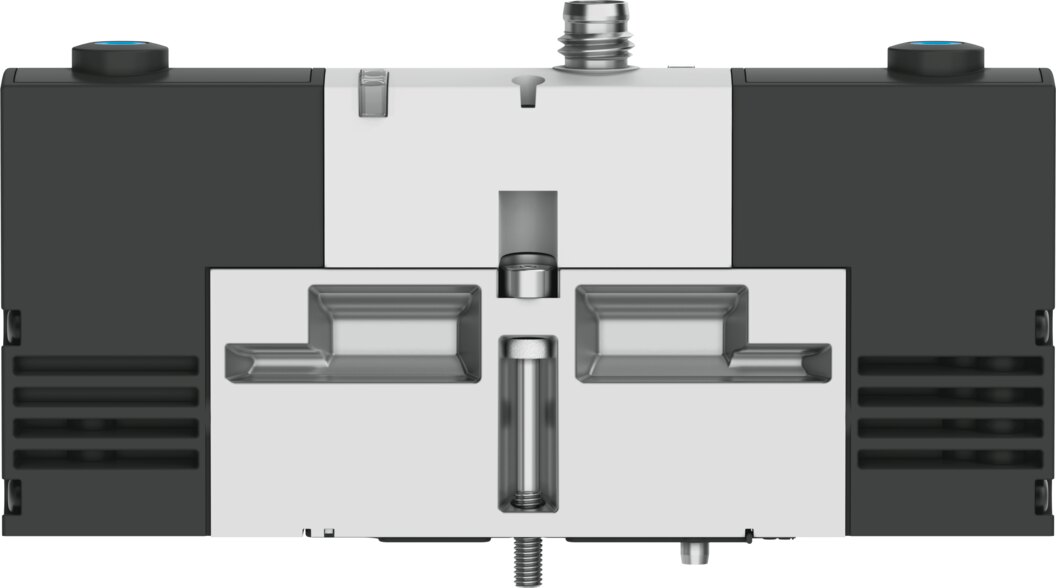

Magnetventil 5/3 belüftet, ISO 15407-1, Breite 18 mm VSVA-B-P53U-H-A2-1R2L - Festo 534780
450 l/min Nenndurchfluss auf Anschlussplatte Größe 18 mm nach ISO 15407-1: das Festo Magnetventil VSVA-B-P53U-H-A2-1R2L arbeitet als 5/3-Wegeventil Mittelstellung belüftet. Betriebsdruck 3 bis 8 bar, Spule 24 V DC mit Niederstromphase 1,0 W, Hochstromphase 2,4 W, elektrischer Anschluss 4-polig, M8x1, Zentralstecker, runde Bauform.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
5/3-Wegeventil Mittelstellung belüftet VSVA-B-P53U-H-A2-1R2L von Festo: 450 l/min Nenndurchfluss, Baubreite 18 mm, ausgelegt nach ISO 15407-1.
Vorteile
- Normschnittstelle: das 5/3-Ventil passt auf Anschlussplatte Größe 18 mm nach ISO 15407-1, Baubreite 18 mm und ist gegen Ventile gleicher Norm austauschbar.
- Durchfluss: 450 l/min Nenndurchfluss nach DIN 1343, 500 l/min auf Einzelanschlussplatte, 450 l/min pneumatisch verkettet.
- Schaltzeiten: 15 ms ein, 36 ms aus.
- Spule: 24 V DC, Niederstromphase 1,0 W, Hochstromphase 2,4 W, Einschaltdauer 100%.
- Elektrischer Anschluss: 4-polig, M8x1, Zentralstecker, runde Bauform.
- Druckbereich: 3 bis 8 bar.
Einsatz
In Mittelstellung liegen beide Arbeitsanschlüsse unter Druck, der Kolben wird beidseitig beaufschlagt. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 50 °C Umgebungstemperatur, Produktgewicht 140 g.
Technische Daten
| Typ | VSVA-B-P53U-H-A2-1R2L |
|---|---|
| Festo Teilenummer | 534780 |
| Ventilfunktion | 5/3 belüftet |
| Betätigungsart | elektrisch |
| Baubreite | 18 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 450 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 18 mm nach ISO 15407-1, Anschlussplatte Größe 02 nach VDMA 24563 |
| Betriebsspannung | 24V DC |
| Betriebsdruck | 3 bis 8 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | C-Tick, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Schutzart | IP65 |
| Nennweite | 5 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15407-1, VDMA 24563 |
| Handhilfsbetätigung | tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Zusätzliche Funktionen | Schutzabschaltung |
| Signalzustandsanzeige | LED |
| Durchfluss Ventil | 650 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 500 l/min |
| Durchfluss Ventil pneumatisch verkettet | 450 l/min |
| Schaltzeit aus | 36 ms |
| Schaltzeit ein | 15 ms |
| Betriebsspannungsbereich DC | 21,6 bis 26,4 V |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 500 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 500 µs |
| Spulenkennwerte | 24 V DC: Niederstromphase 1,0 W, Hochstromphase 2,4 W |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -5 bis 50 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schutz gegen direktes und indirektes Berühren | PELV |
| Umgebungstemperatur | -5 bis 50 °C |
| Max. Anziehdrehmoment Ventilbefestigung | 0,9 bis 1,1 Nm |
| Produktgewicht | 140 g |
| Elektrischer Anschluss | 4-polig, M8x1, Zentralstecker, runde Bauform |
| Befestigungsart | auf Anschlussplatte |
| Werkstoff-Hinweis | RoHS konform |
| Gewicht | 0,145 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSVA-B-P53U-H-A2-1R2L |
| EAN | 4052568168551 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 5 |
| Medium | Druckluft |
| Funktion | 5/3 belüftet |
| Durchfluss [l/min] | 450 |
| Norm | DIN ISO 15407-1, VDMA 24563 |
| Serie | VSVA |
| Betriebsdruck max [bar] | 8 |
| Temperatur (max.) | 50 |
