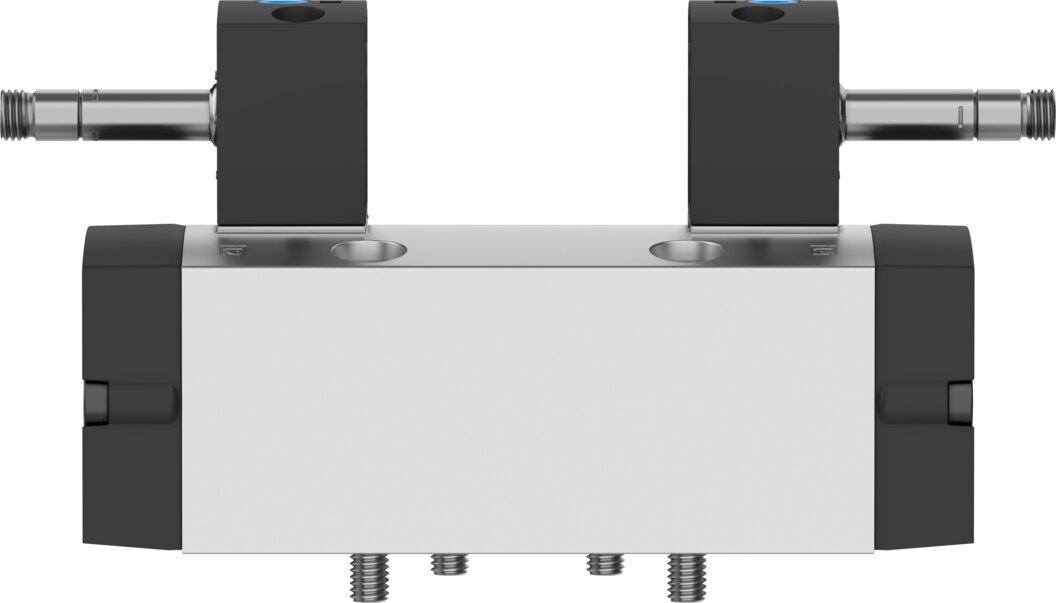

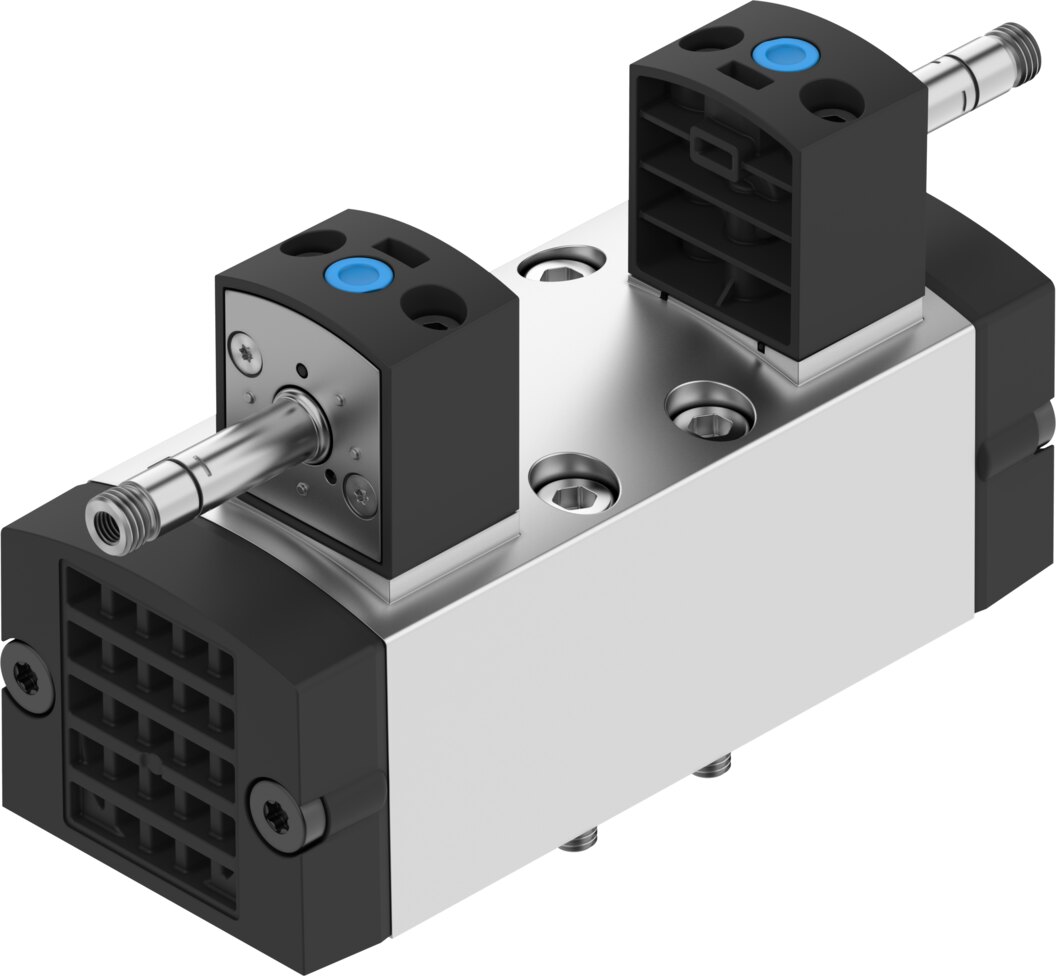

Magnetventil 5/2 bistabil-dominierend, ISO 5599-1, Breite 52 mm VSVA-B-D52-H-D2-F8 - Festo 8198615

Festo ✓ Originalprodukt Neuware

4000 l/min Nenndurchfluss auf Anschlussplatte Größe 2 nach ISO 5599-1: das Festo Magnetventil VSVA-B-D52-H-D2-F8 arbeitet als 5/2-Wegeventil bistabil mit dominierendem Signal. Betriebsdruck 3 bis 10 bar.

Netto
178,74 €
zzgl. MwSt.
212,70 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8198615
Hersteller-Nr. VSVA-B-D52-H-D2-F8
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 4000 l/min Nenndurchfluss versorgt das VSVA-B-D52-H-D2-F8 Antriebe, montiert wird es auf Anschlussplatte Größe 2 nach ISO 5599-1. Ventilfunktion: 5/2 bistabil-dominierend.

Vorteile

  • Genormtes Lochbild: Anschlussplatte Größe 2 nach ISO 5599-1, damit lässt sich das 5/2-Ventil ohne Umbau der Platte tauschen.
  • Durchfluss: 4000 l/min Nenndurchfluss nach ISO 8778, 3100 l/min auf Einzelanschlussplatte, 2700 l/min pneumatisch verkettet.
  • Druckbereich: 3 bis 10 bar.
  • Schutzart: IP65, NEMA 4.
  • Handhilfsbetätigung: tastend.

Einsatz

Liegen beide Signale gleichzeitig an, setzt sich die dominierende Seite durch, die Schaltstellung bleibt damit eindeutig. Steuerluft intern, Steuerdruck 3 bis 10 bar, Umgebungstemperatur -10 bis 50 °C, Produktgewicht 665 g, Medium Druckluft nach ISO 8573-1:2010 [7:4:4].

Technische Daten

TypVSVA-B-D52-H-D2-F8
Festo Teilenummer8198615
Ventilfunktion5/2 bistabil-dominierend
Betätigungsartelektrisch
Baubreite52 mm
Nenndurchfluss normalisiert nach ISO 87784000 l/min
Pneumatischer ArbeitsanschlussAnschlussplatte Größe 2 nach ISO 5599-1
Betriebsdruck3 bis 10 bar
Konstruktiver AufbauKolben-Schieber
SchutzartIP65, NEMA 4
Nennweite11,5 mm
Rastermaß53 mm
Abluftfunktiondrosselbar, über Einzelanschlussplatte
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormISO 5599-1
Handhilfsbetätigungtastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
Steuerdruck3 bis 10 bar
Vakuumtauglichkeitnein
b-Wert0,26
C-Wert8,272 l/sbar
Durchfluss Ventil3700 l/min
Durchfluss Ventil auf Einzelanschlussplatte3100 l/min
Durchfluss Ventil pneumatisch verkettet2700 l/min
Max. Schaltfrequenz5 Hz
Schaltzeit um22 ms
Einschaltdauer100%
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 50 °C
Relative Luftfeuchtigkeit0 - 90 %
Schalldruckpegel85 dB(A)
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 50 °C
Max. Anziehdrehmoment Ventilbefestigung2 Nm
Produktgewicht665 g
Befestigungsartauf Anschlussplatte
Anschluss Steuerabluft 82M5, nicht gefasst
Anschluss Steuerabluft 84M5, nicht gefasst
Anschluss Steuerluft 12Anschlussplatte Größe 2 nach ISO 5599-1
Anschluss Steuerluft 14Anschlussplatte Größe 2 nach ISO 5599-1
Pneumatischer Anschluss 1Anschlussplatte Größe 2 nach ISO 5599-1
Pneumatischer Anschluss 2Anschlussplatte Größe 2 nach ISO 5599-1
Pneumatischer Anschluss 3Anschlussplatte Größe 2 nach ISO 5599-1
Pneumatischer Anschluss 4Anschlussplatte Größe 2 nach ISO 5599-1
Pneumatischer Anschluss 5Anschlussplatte Größe 2 nach ISO 5599-1
Vorsteuerschnittstellenach ISO 15218
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Druckguss
Werkstoff SchraubenStahl
HerstellerFesto
Hersteller-Nr.VSVA-B-D52-H-D2-F8
EAN4052568656577
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]11,5
DichtmaterialNBR
GehäusewerkstoffAluminium-Druckguss
MediumDruckluft
Funktion5/2 bistabil-dominierend
Durchfluss [l/min]4000
NormISO 5599-1, ISO 15218
SerieVSVA
Betriebsdruck max [bar]10
Temperaturbereich-10-50 °C
Temperatur (max.)50
