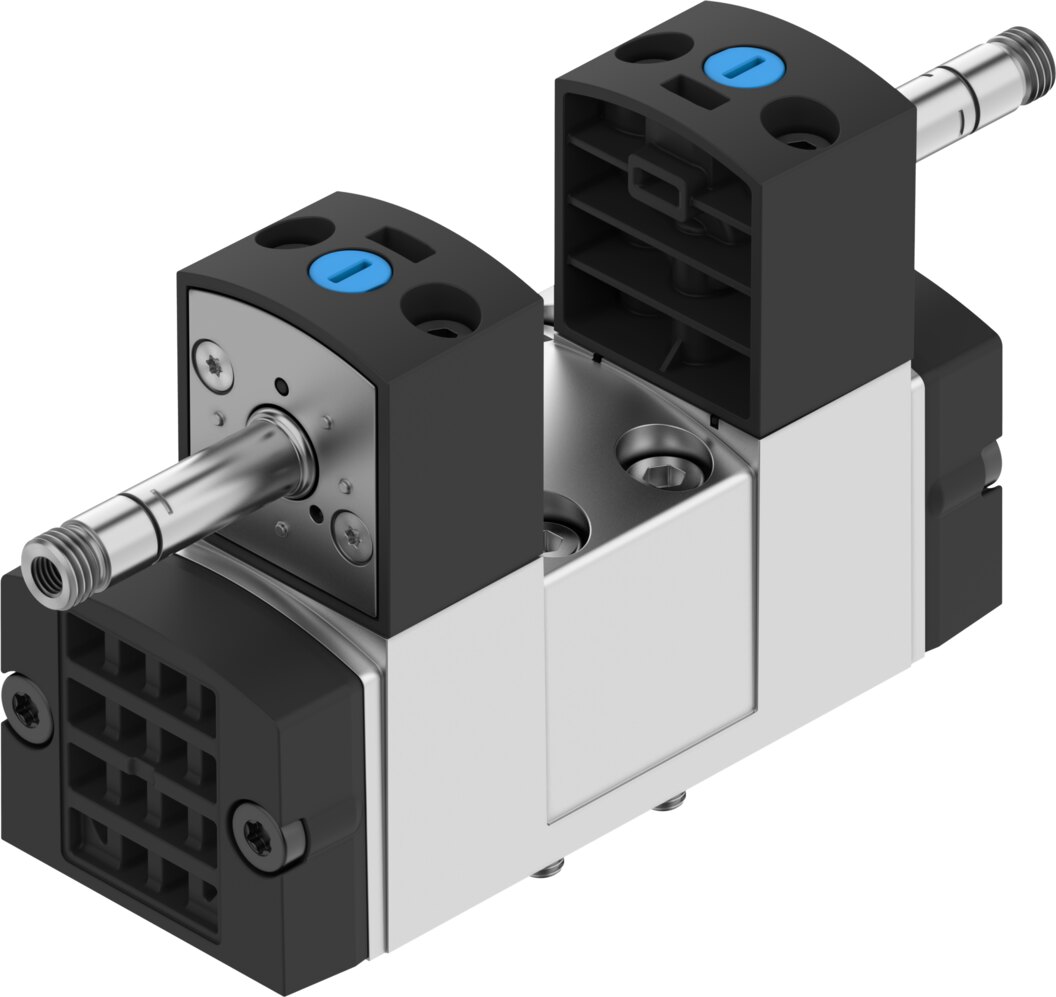

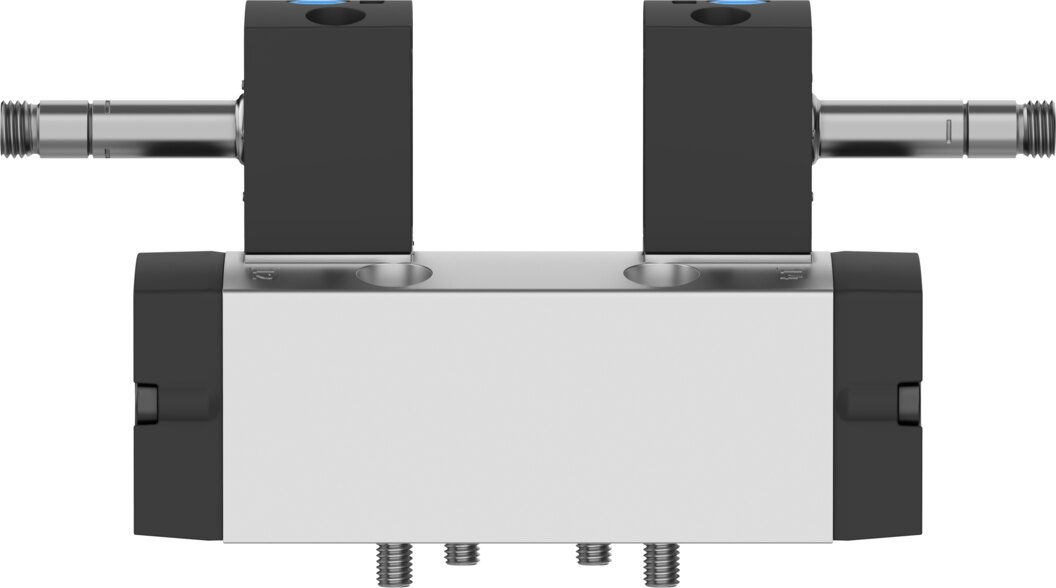

Magnetventil VSVA-B-D52-D-D1-F8 - Festo 8198530
Netto
zzgl. MwSt.
186,88 € inkl. 19 % MwSt., zzgl. Versand
157,04 €
Artikel
FES-8198530
Hersteller-Nr.
VSVA-B-D52-D-D1-F8
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten

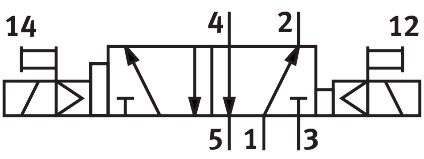

| Ventilfunktion | 5/2 bistabil-dominierend |
|---|---|
| Betätigungsart | elektrisch |
| Baubreite | 42 mm |
| Nenndurchfluss normalisiert nach ISO 8778 | 1800 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Betriebsdruck | 3 ... 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Schutzart | IP65, NEMA 4 |
| Nennweite | 8 mm |
| Rastermaß | 43 mm |
| Abluftfunktion | drosselbar, über Einzelanschlussplatte |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 5599-1 |
| Handhilfsbetätigung | rastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 3 ... 10 bar |
| Vakuumtauglichkeit | nein |
| b-Wert | 1,5 |
| C-Wert | 7,663 l/sbar |
| Durchfluss Ventil | 1700 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 1400 l/min |
| Durchfluss Ventil pneumatisch verkettet flow optimized | 1600 l/min |
| Durchfluss Ventil pneumatisch verkettet | 1400 l/min |
| Max. Schaltfrequenz | 5 Hz |
| Schaltzeit um | 16 ms |
| Einschaltdauer | 100% |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -10 ... 50 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schalldruckpegel | 85 dB(A) |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 ... 50 °C |
| Max. Anziehdrehmoment Ventilbefestigung | 1 Nm |
| Produktgewicht | 390 g |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Steuerabluft 82 | M5, nicht gefasst |
| Anschluss Steuerabluft 84 | M5, nicht gefasst |
| Anschluss Steuerluft 12 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Anschluss Steuerluft 14 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Vorsteuerschnittstelle | nach ISO 15218 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Schrauben | Stahl |
| Hersteller | Festo |
| Hersteller-Nr. | VSVA-B-D52-D-D1-F8 |
| EAN | 4052568655792 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
