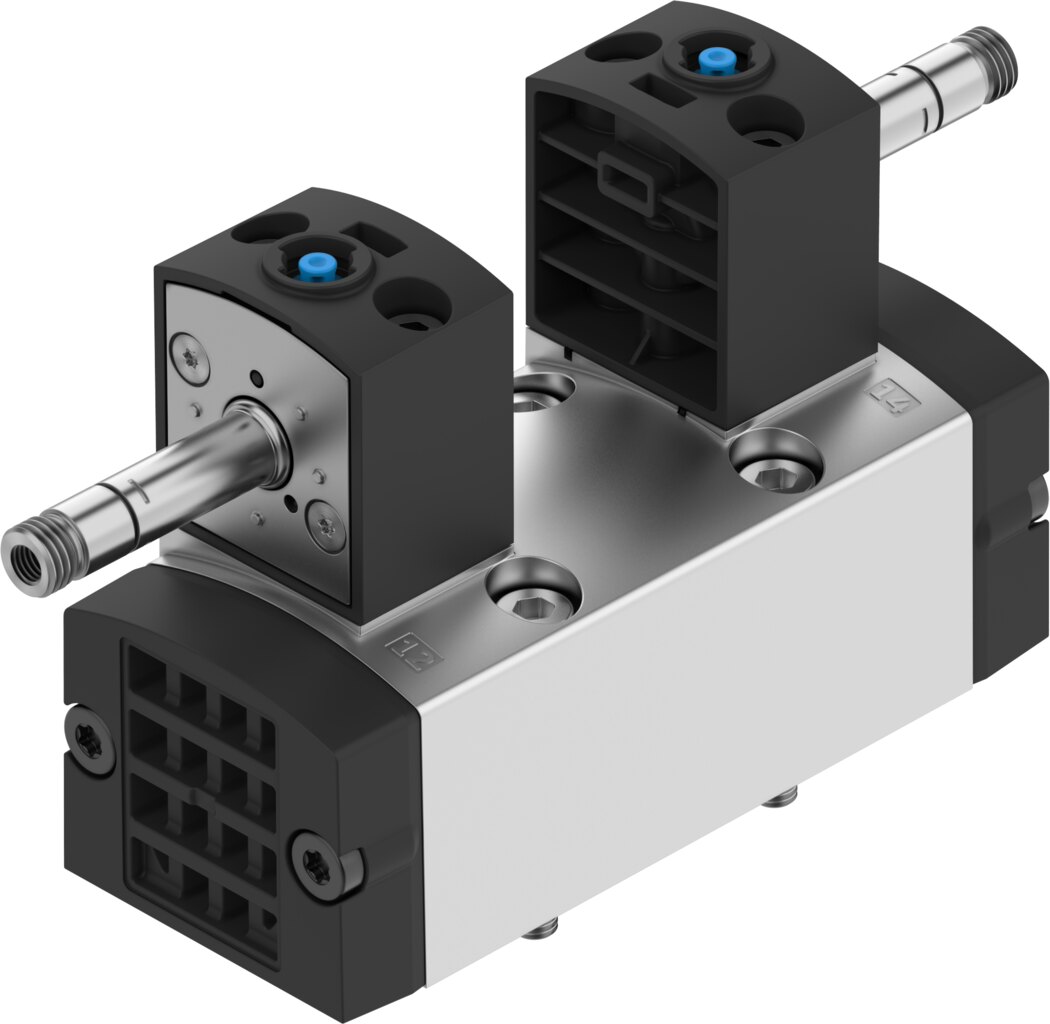

Grundventil VSVA-B-D52-A2-P1 - Festo 546738
Netto
zzgl. MwSt.
90,12 € inkl. 19 % MwSt., zzgl. Versand
75,73 €
Artikel
FES-546738
Hersteller-Nr.
VSVA-B-D52-A2-P1
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Ventilfunktion | 5/2 bistabil-dominierend |
|---|---|
| Betätigungsart | elektrisch |
| Ventilgröße | 18 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 550 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 18 mm nach ISO 15407-1, Anschlussplatte Größe 02 nach VDMA 24563, G1/8 |
| Betriebsdruck | 2 ... 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Zulassung | c UL us - Recognized (OL) |
| Schutzart | IP65, NEMA 4 |
| Nennweite | 5 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15407-1, VDMA 24563 |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Signalzustandsanzeige | LED |
| Steuerdruck | 3 ... 10 bar |
| Durchfluss Ventil | 750 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 550 l/min |
| Durchfluss Ventil pneumatisch verkettet | 550 l/min |
| Einschaltdauer | 100% |
| Zulässige Spannungsschwankungen | -15 % / +10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -5 ... 50 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schalldruckpegel | 85 dB(A) |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 ... 50 °C |
| Max. Anziehdrehmoment Ventilbefestigung | 0,9 ... 1,1 Nm |
| Produktgewicht | 98 g |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Steuerhilfsluft 12 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Anschluss Steuerhilfsluft 14 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Anschluss Steuerabluft 82/84 | gefasst, nicht gefasst nach Norm |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Vorsteuerschnittstelle | nach ISO 15218 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Schrauben | Stahl, verzinkt |
| Gewicht | 0,125 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSVA-B-D52-A2-P1 |
| EAN | 4052568185046 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
