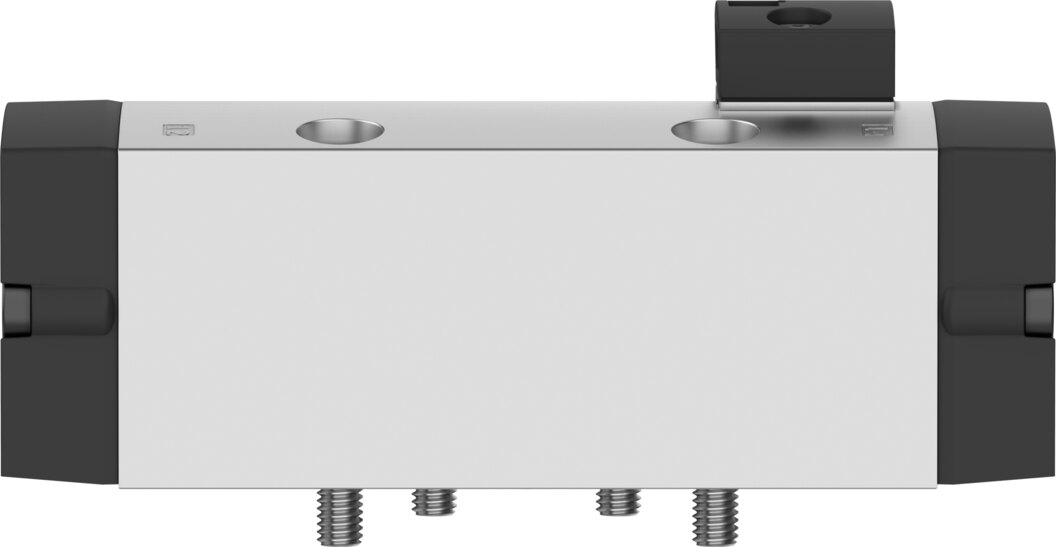

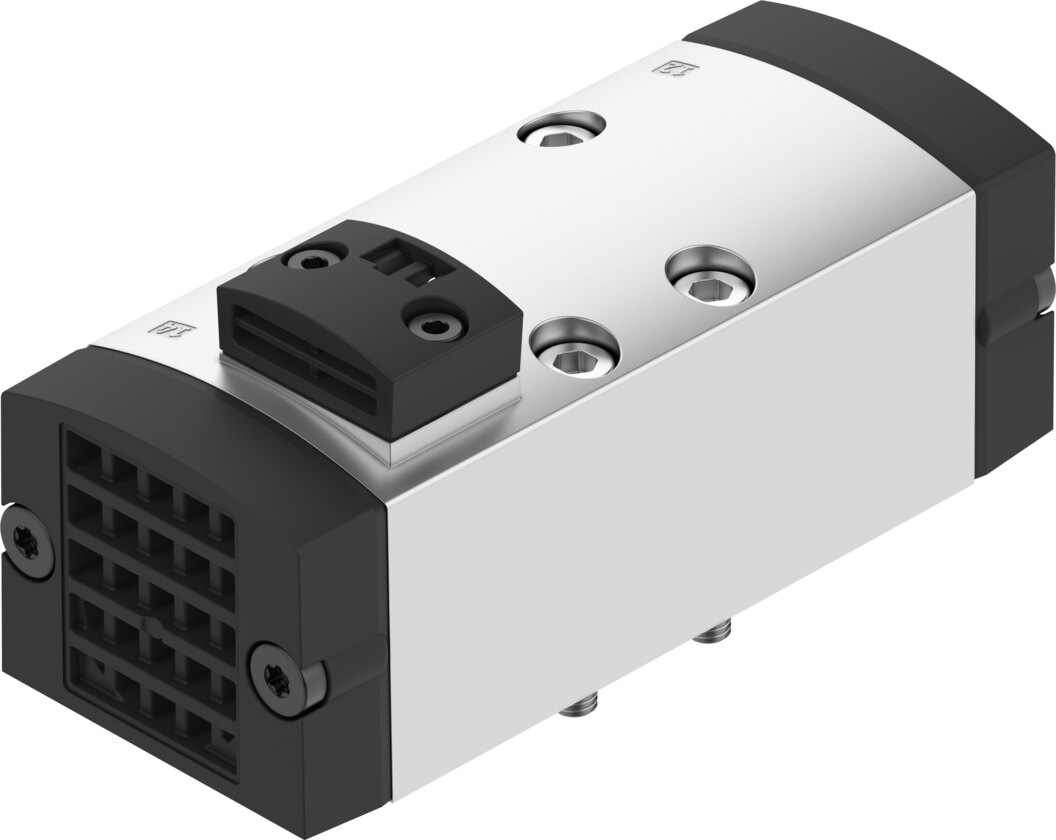

Pneumatikventil 5/2-Wege monostabil ISO 5599-1 Größe 2 VSPA-B-M52-A-D2 - Festo 8033649
VSPA-B-M52-A-D2 von Festo steuert doppeltwirkende Antriebe und kehrt ohne Signal per pneumatischer Feder in die Grundstellung zurück. Es bringt 4100 l/min Nenndurchfluss nach ISO 8778 und 3 bis 16 bar Betriebsdruck und sitzt auf Anschlussplatten nach ISO 5599-1 Größe 2.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für Anschlussplatten nach ISO 5599-1 Größe 2 gebaut, liefert das VSPA-B-M52-A-D2 4100 l/min Nenndurchfluss nach ISO 8778 und 3 bis 16 bar Betriebsdruck.
Vorteile
- Anschlussbild für Anschlussplatten nach ISO 5599-1 Größe 2 (Baubreite 52 mm)
- Nenndurchfluss nach ISO 8778 4100 l/min bei Nennweite 11,5 mm
- Betriebsdruck 3 bis 16 bar, Steuerdruck 3 bis 16 bar
- Korrosionsbeständigkeitsklasse 0, LABS-Konformität VDMA24364-B1/B2-L
- Steuerluftversorgung extern
Einsatz
Zum Schaltverhalten: Das Ventil steuert doppeltwirkende Antriebe und kehrt ohne Signal per pneumatischer Feder in die Grundstellung zurück. Einsatzgebiete des VSPA-B-M52-A-D2: doppeltwirkende Zylinder, Schwenkantriebe und Greifer. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Geölter Betrieb ist möglich und dann beizubehalten.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VSPA-B-M52-A-D2 |

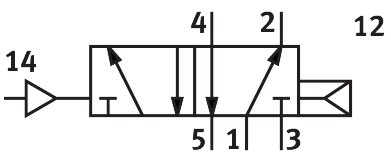

| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | pneumatisch |
| Baubreite | 52 mm |
| Nenndurchfluss nach ISO 8778 | 4100 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Betriebsdruck | 3 bis 16 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | pneumatische Feder |
| Nennweite | 11,5 mm |
| Abluftfunktion | über Einzelanschlussplatte |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Steuerart | direkt |
| Steuerluftversorgung | extern |
| Strömungsrichtung | reversibel |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 3 bis 16 bar |
| Vakuumtauglichkeit | nein |
| b-Wert | 0,31 |
| Durchfluss Ventil | 3800 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 3100 l/min |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -10 bis 60 °C |
| Schalldruckpegel | 85 dB(A) |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Maximales Anziehdrehmoment Ventilbefestigung | 2 Nm |
| Produktgewicht | 600 g |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Steuerluft 12 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Anschluss Steuerluft 14 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Schrauben | Stahl, verzinkt |
| Gewicht | 0,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSPA-B-M52-A-D2 |
| EAN | 4052568652623 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium-Druckguss |
| Nennweite DN [mm] | 11,5 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | 5/2 monostabil |
| Bauart | Kolben-Schieber |
| Serie | VSPA |
| Betriebsdruck max [bar] | 16 |
