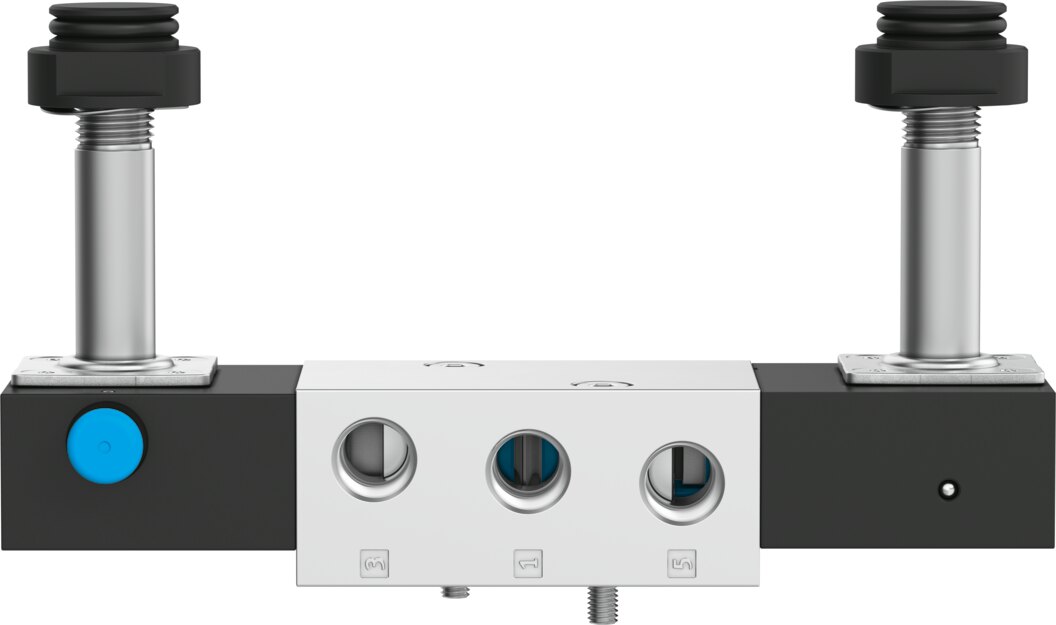

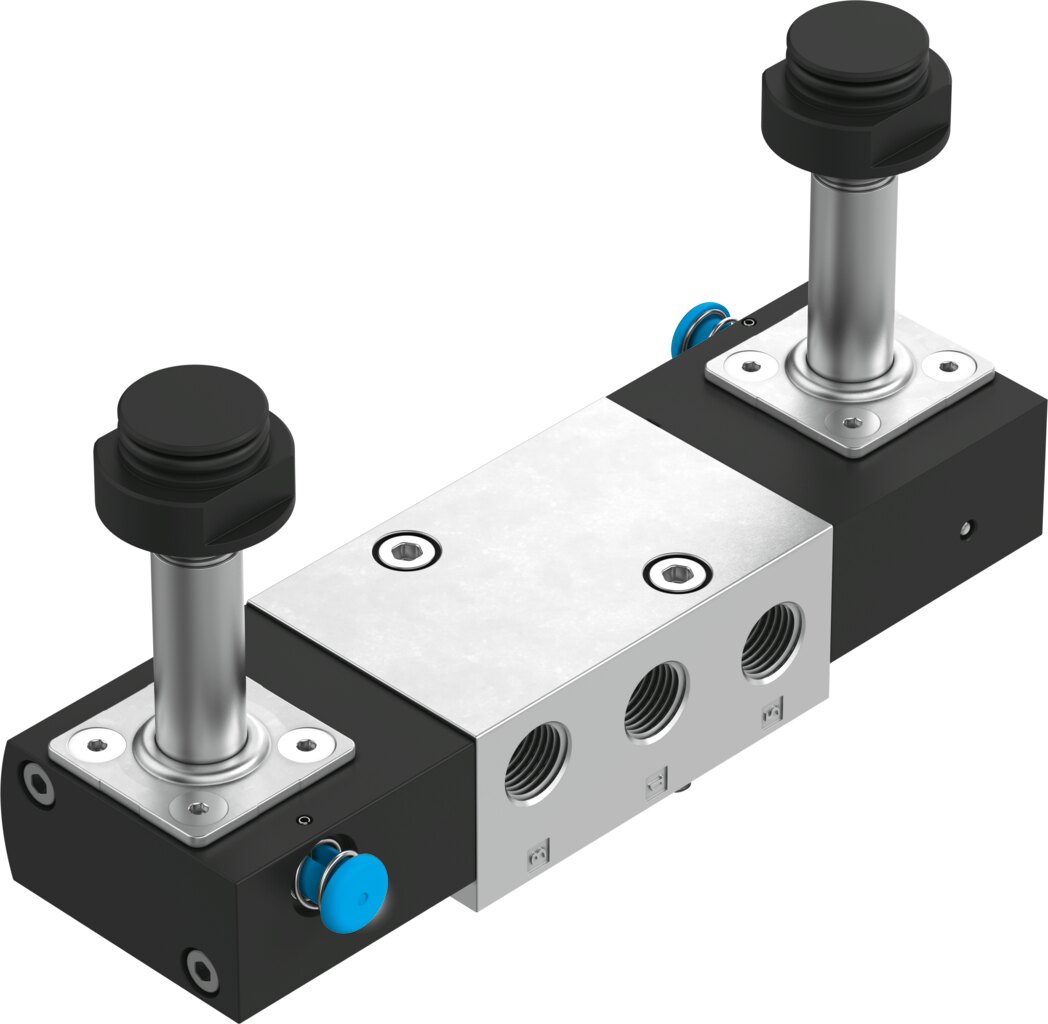

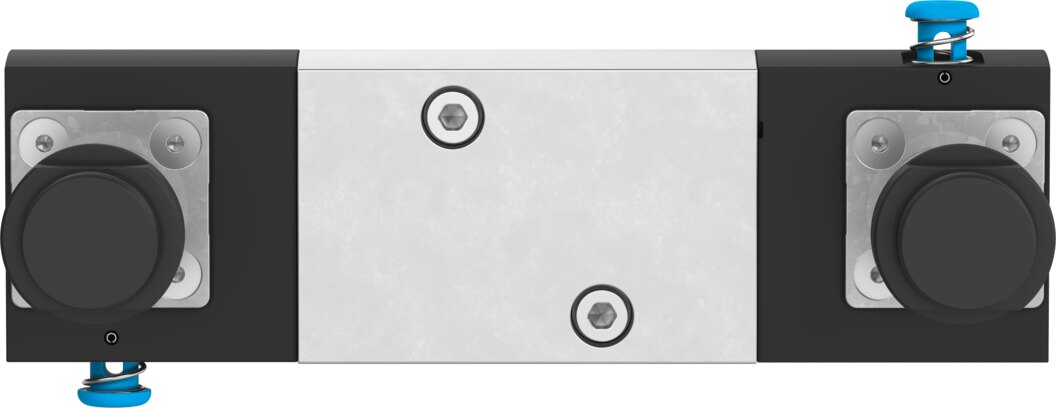

Magnetventil 5/2 bistabil 1/4 NPT VSNC-FT-B52-H-N14-F19A - Festo 8116384

Festo ✓ Originalprodukt Neuware

Magnetventil VSNC-FT-B52-H-N14-F19A als 5/2-Wegeventil (bistabil) mit 1000 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Dazu 1,5 bis 8 bar Betriebsdruck, Anschluss 1/4 NPT und Baubreite 32 mm. Das NAMUR-Anschlussbild erlaubt die Montage direkt am Schwenkantrieb.

Netto
233,16 €
zzgl. MwSt.
277,46 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8116384
Hersteller-Nr. VSNC-FT-B52-H-N14-F19A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Als 5/2-Wegeventil (bistabil) liefert das Festo Magnetventil VSNC-FT-B52-H-N14-F19A 1000 l/min Normalnenndurchfluss bei 1,5 bis 8 bar Betriebsdruck. Weitere Kennwerte: Anschluss 1/4 NPT und Baubreite 32 mm.

Vorteile im Überblick

  • Durchfluss: 1000 l/min Normalnenndurchfluss bei nur 32 mm Baubreite
  • Druckbereich: 1,5 bis 8 bar
  • Umschaltzeit: 435 ms
  • Robust: Korrosionsbeständigkeitsklasse 2
  • Schnittstelle: NAMUR-Anschlussbild nach VDI/VDE 3845
  • Temperatur: -20 bis 60 °C Umgebung

Einsatz

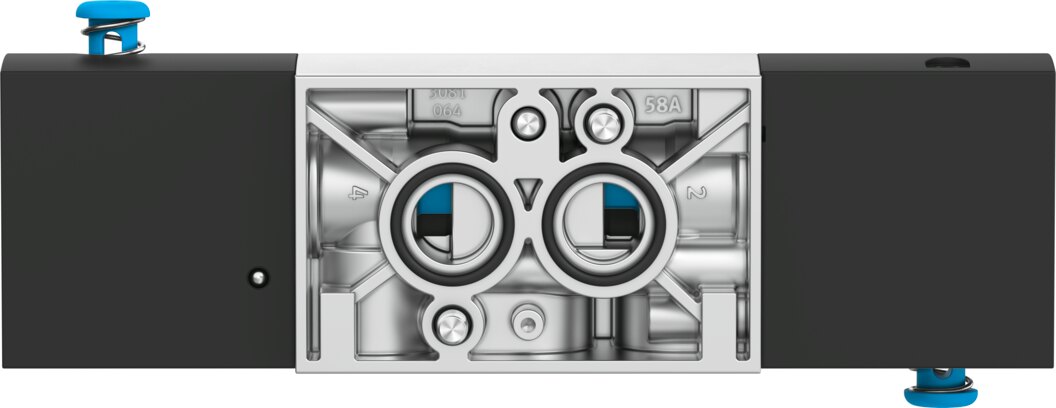

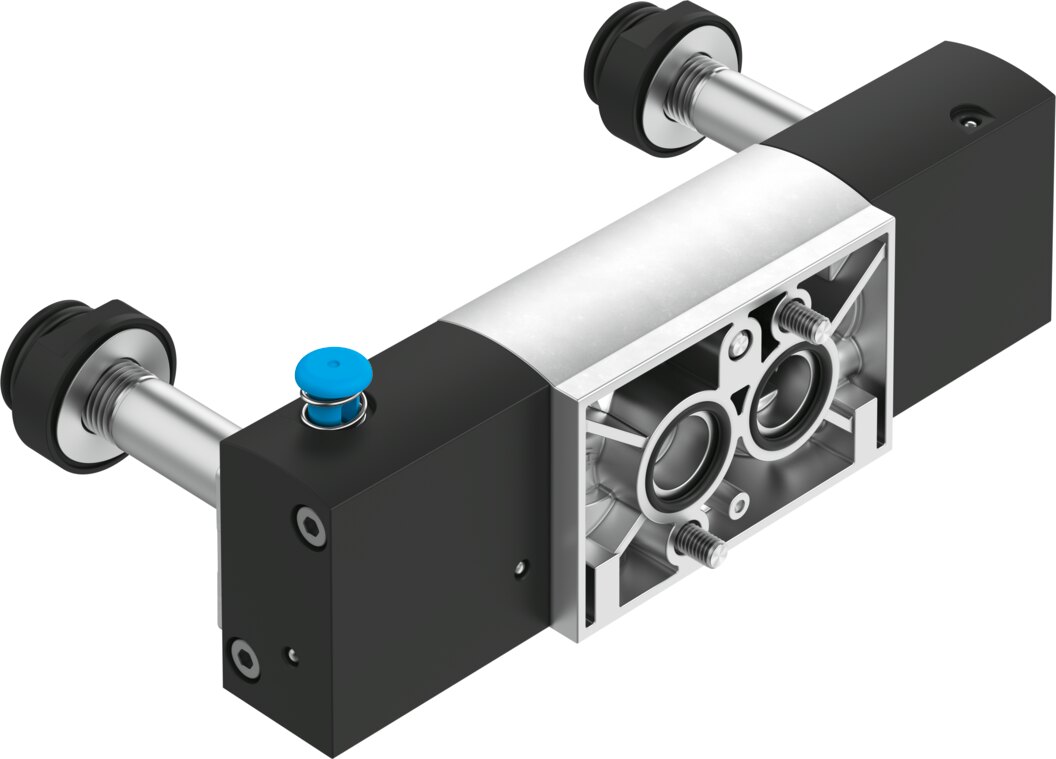

Über das NAMUR-Anschlussbild sitzt das VSNC-FT-B52-H-N14-F19A direkt auf pneumatischen Schwenkantrieben, ohne Verschlauchung zwischen Ventil und Antrieb. Für das VSNC-FT-B52-H-N14-F19A die Magnetspule bitte separat bestellen. Befestigung: mit Durchgangsbohrung. Das VSNC-FT-B52-H-N14-F19A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVSNC-FT-B52-H-N14-F19A
Festo-Teilenummer8116384

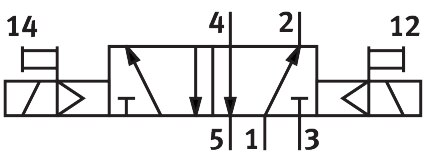

Ventilfunktion5/2 bistabil
Betätigungsartelektrisch
Baubreite32 mm
Normalnenndurchfluss1000 l/min
Pneumatischer ArbeitsanschlussNAMUR Anschlussbild
Betriebsspannungüber Magnetspule, getrennt zu bestellen
Betriebsdruck1,5 bis 8 bar
Konstruktiver AufbauTeller-Sitz
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormVDI/VDE 3845 (NAMUR)
Handhilfsbetätigungtastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
Schaltzeit um435 ms
Einschaltdauer100%
SpulenkennwerteSiehe Magnetspule, getrennt zu bestellen
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Mediumstemperatur-20 bis 60 °C
Umgebungstemperatur-20 bis 60 °C
Produktgewicht613 g
Befestigungsartmit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 2NAMUR Anschlussbild
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 4NAMUR Anschlussbild
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
HerstellerFesto
Hersteller-Nr.VSNC-FT-B52-H-N14-F19A
EAN4052568558284
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
DichtmaterialNBR
MediumDruckluft
Funktion5/2 bistabil
Durchfluss [l/min]1000
BauartTeller-Sitz
NormNAMUR, VDI/VDE 3845
SerieVSNC
Betriebsdruck max [bar]8
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-20-60 °C
