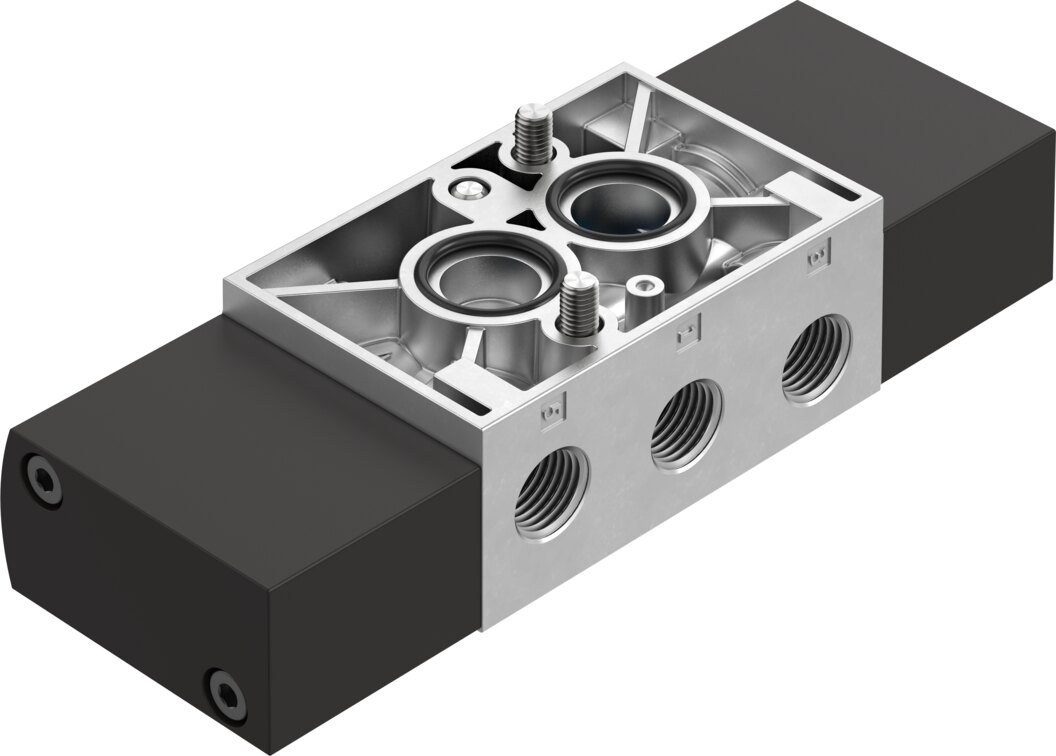

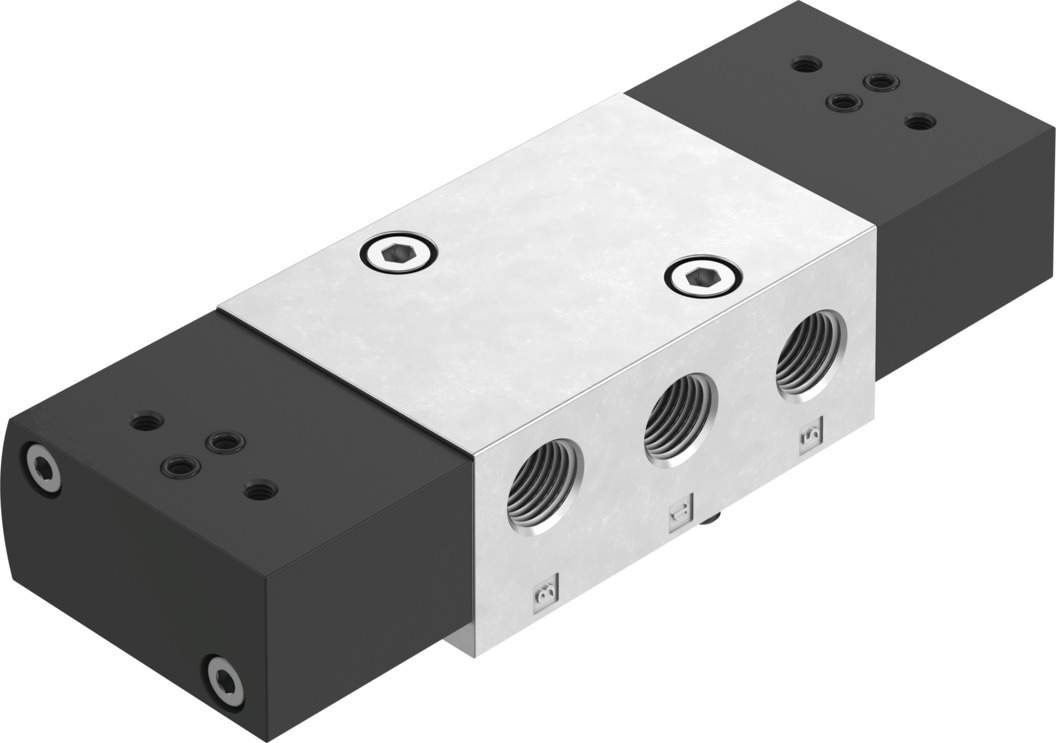

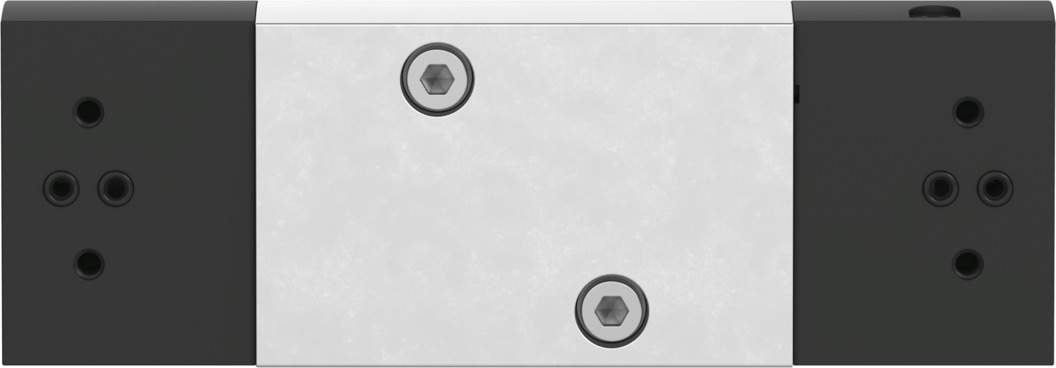

Magnetventil 5/2 bistabil G1/4 VSNC-FT-B52-G14-P2 - Festo 8114687

Festo ✓ Originalprodukt Neuware

Das Festo Magnetventil VSNC-FT-B52-G14-P2 liefert als 5/2-Wegeventil (bistabil) 1000 l/min Normalnenndurchfluss. Dazu 1,5 bis 8 bar Betriebsdruck, Anschluss G1/4 und Baubreite 32 mm. Sitzt über die NAMUR-Schnittstelle direkt auf dem Schwenkantrieb.

Netto
122,84 €
zzgl. MwSt.
146,18 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8114687
Hersteller-Nr. VSNC-FT-B52-G14-P2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 1000 l/min Normalnenndurchfluss schaltet das Magnetventil VSNC-FT-B52-G14-P2 als 5/2-Wegeventil (bistabil) bei 1,5 bis 8 bar Betriebsdruck. Ergänzend bietet das VSNC-FT-B52-G14-P2 Anschluss G1/4 und Baubreite 32 mm.

Ihre Vorteile

  • Durchfluss: 1000 l/min Normalnenndurchfluss bei nur 32 mm Baubreite
  • Druckbereich: 1,5 bis 8 bar
  • Umschaltzeit: 2 ms
  • Robust: Korrosionsbeständigkeitsklasse 2

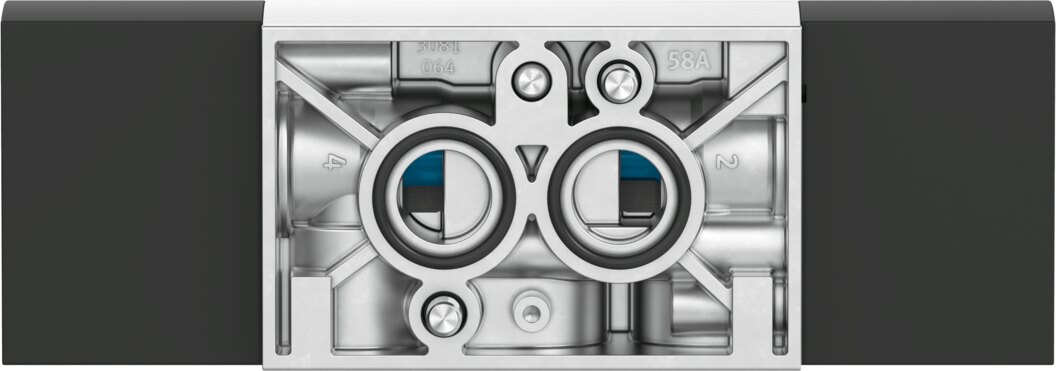

  • Schnittstelle: NAMUR-Anschlussbild nach VDI/VDE 3845
  • Temperatur: -20 bis 60 °C Umgebung

Einsatz

Das VSNC-FT-B52-G14-P2 wird direkt auf Schwenkantriebe mit NAMUR-Schnittstelle montiert, Verschlauchung zwischen Ventil und Antrieb entfällt. Die Magnetspule gehört nicht zum Lieferumfang des VSNC-FT-B52-G14-P2 und wird separat bestellt. Befestigung: mit Durchgangsbohrung. Das VSNC-FT-B52-G14-P2 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVSNC-FT-B52-G14-P2
Festo-Teilenummer8114687

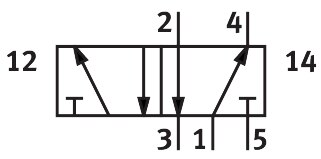

Ventilfunktion5/2 bistabil
Betätigungsartelektrisch
Baubreite32 mm
Normalnenndurchfluss1000 l/min
Pneumatischer ArbeitsanschlussNAMUR Anschlussbild
Betriebsspannungüber Magnetspule, getrennt zu bestellen
Betriebsdruck1,5 bis 8 bar
Konstruktiver AufbauTeller-Sitz
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormVDI/VDE 3845 (NAMUR)
Handhilfsbetätigungkeine
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
Schaltzeit um2 ms
Einschaltdauer100%
SpulenkennwerteSiehe Magnetspule, getrennt zu bestellen
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Mediumstemperatur-20 bis 60 °C
Umgebungstemperatur-20 bis 60 °C
Produktgewicht422 g
Befestigungsartmit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2NAMUR Anschlussbild
Pneumatischer Anschluss 3G1/4
Pneumatischer Anschluss 4NAMUR Anschlussbild
Pneumatischer Anschluss 5G1/4
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
HerstellerFesto
Hersteller-Nr.VSNC-FT-B52-G14-P2
EAN4052568465728
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/4
DichtmaterialNBR
MediumDruckluft
Funktion5/2 bistabil
Durchfluss [l/min]1000
BauartTeller-Sitz
NormNAMUR, VDI/VDE 3845
SerieVSNC
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/4
Temperaturbereich-20-60 °C
