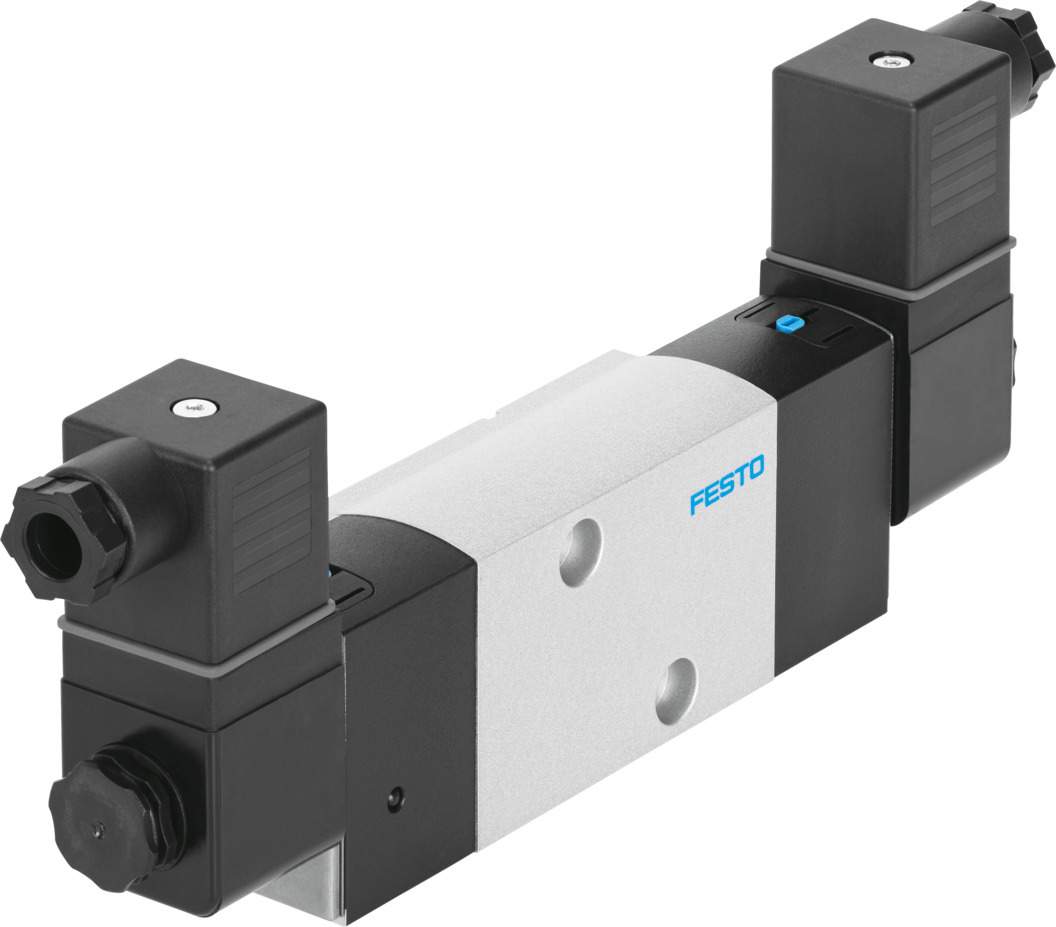

Magnetventil 5/2 bistabil 1/4 NPT ATEX VSNC-F-B52-D-N14-FN-1A1-EX4-A - Festo 577287
Magnetventil VSNC-F-B52-D-N14-FN-1A1-EX4-A als 5/2-Wegeventil (bistabil) mit 1350 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Dazu 1,5 bis 8 bar Betriebsdruck, Anschluss 1/4 NPT und Baubreite 32 mm. NAMUR-Schnittstelle für Schwenkantriebe, ohne Verschlauchung.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 1350 l/min Normalnenndurchfluss schaltet das Magnetventil VSNC-F-B52-D-N14-FN-1A1-EX4-A als 5/2-Wegeventil (bistabil) bei 1,5 bis 8 bar Betriebsdruck. Weitere Kennwerte: Anschluss 1/4 NPT, Baubreite 32 mm und 24 V DC Betriebsspannung.
Vorteile im Überblick
- Durchfluss: 1350 l/min Normalnenndurchfluss bei nur 32 mm Baubreite
- Druckbereich: 1,5 bis 8 bar
- Umschaltzeit: 20 ms
- Explosionsschutz: ATEX-Kategorie II 2G, II 2D
- Robust: Schutzart IP65, Korrosionsbeständigkeitsklasse 2
- Schnittstelle: NAMUR-Anschlussbild nach VDI/VDE 3845
Einsatz

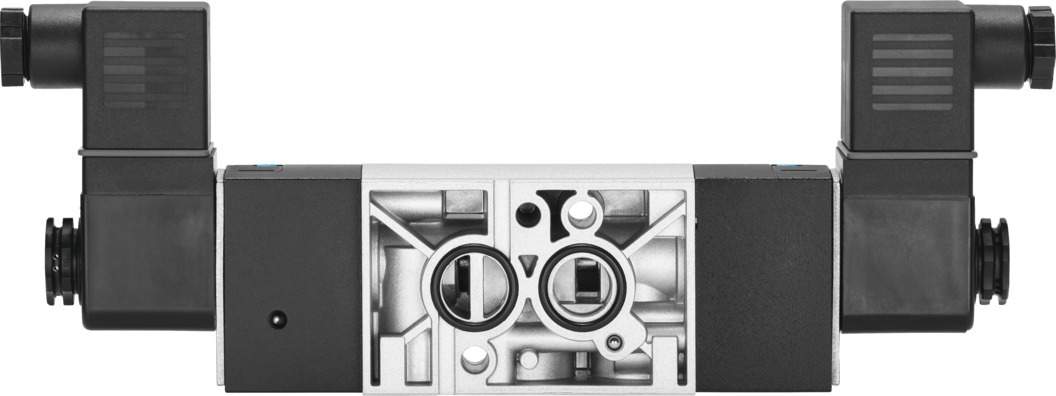

Das VSNC-F-B52-D-N14-FN-1A1-EX4-A wird direkt auf Schwenkantriebe mit NAMUR-Schnittstelle montiert, Verschlauchung zwischen Ventil und Antrieb entfällt. Für explosionsgefährdete Bereiche ist es nach ATEX II 2G, II 2D eingestuft. Befestigung: mit Durchgangsbohrung. Betriebsmedium für das VSNC-F-B52-D-N14-FN-1A1-EX4-A: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | VSNC-F-B52-D-N14-FN-1A1-EX4-A |
|---|---|
| Festo-Teilenummer | 577287 |
| Ventilfunktion | 5/2 bistabil |
| Betätigungsart | elektrisch |
| Baubreite | 32 mm |
| Normalnenndurchfluss | 1350 l/min |
| Pneumatischer Arbeitsanschluss | NAMUR Anschlussbild |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 1,5 bis 8 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Ex-Schutz Zulassung außerhalb der EU | EPL Ga (IEC-EX) |
| Zertifikat ausstellende Stelle | DNVGL-TAA000011J |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex ia IIC T6 Ga |
| Ex-Zündschutzart Staub | Ex t IIIC T80°C Db |
| Ex-Umgebungstemperatur | -40°C ≤ Ta ≤ +50°C |
| Schutzart | IP65, mit Steckdose, nach IEC 60529 |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Signalzustandsanzeige | mit Zubehör |
| b-Wert | 0,4 |
| C-Wert | 5,6 l/sbar |
| Schaltzeit um | 20 ms |
| Einschaltdauer | 100% |
| Max. Eingangsspannung Ui | 28 V |
| Max. Eingangsstrom Ii | 115 mA |
| Zulässige Spannungsschwankungen | ± 10 % |
| Explosionsschutz | Zone 0 (IEC-EX), Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (IEC-EX), Zone 22 (ATEX) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Mediumstemperatur | -20 bis 60 °C |
| Umgebungstemperatur | -20 bis 60 °C |
| Produktgewicht | 685 g |
| Elektrischer Anschluss | nach EN 175301-803 |
| Befestigungsart | mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Pneumatischer Anschluss 1 | 1/4 NPT |
| Pneumatischer Anschluss 2 | NAMUR Anschlussbild |
| Pneumatischer Anschluss 3 | 1/4 NPT |
| Pneumatischer Anschluss 4 | NAMUR Anschlussbild |
| Pneumatischer Anschluss 5 | 1/4 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, verzinkt |
| Gewicht (Versand) | 0,7 kg |
| Gewicht | 0,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSNC-F-B52-D-N14-FN-1A1-EX4-A |
| EAN | 4052568262679 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | NPT 1/4 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | 5/2 bistabil |
| Durchfluss [l/min] | 1350 |
| Bauart | Kolben-Schieber |
| Norm | NAMUR, VDI/VDE 3845 |
| Serie | VSNC |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | NPT 1/4 |
| Temperaturbereich | -20-60 °C |
