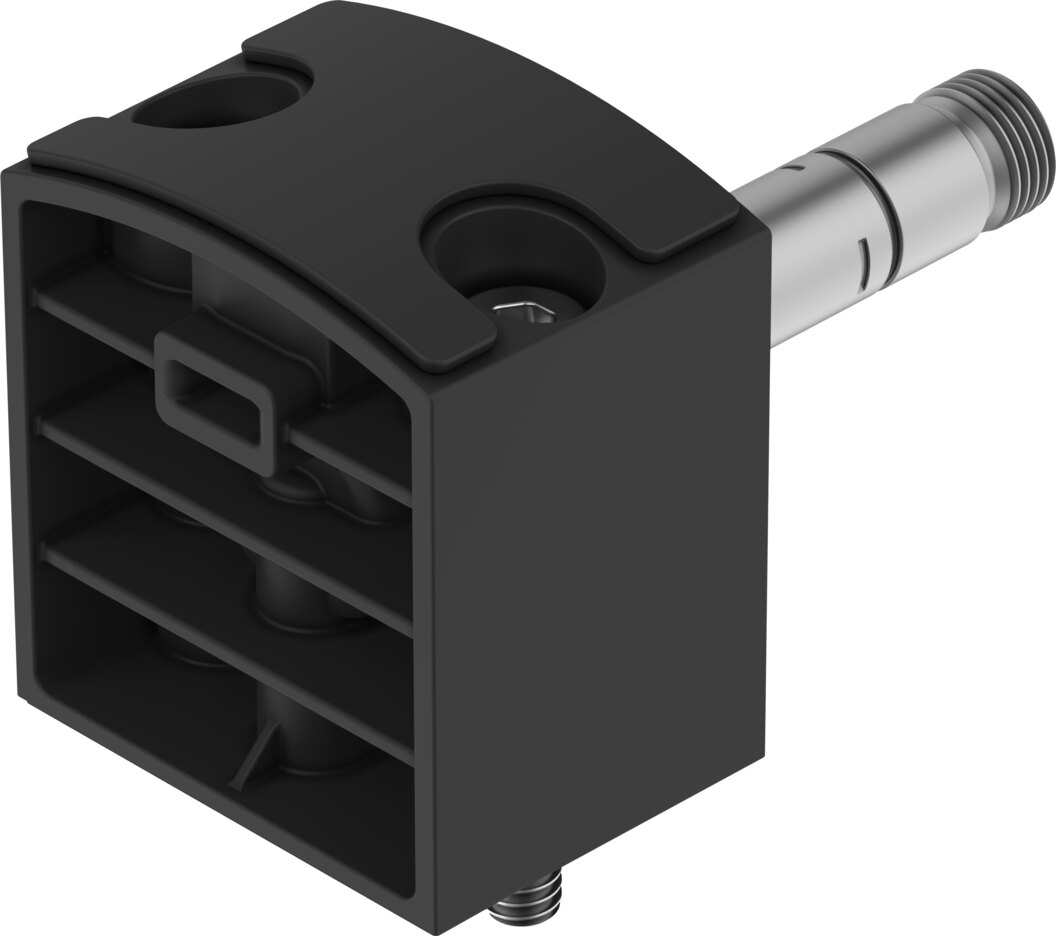

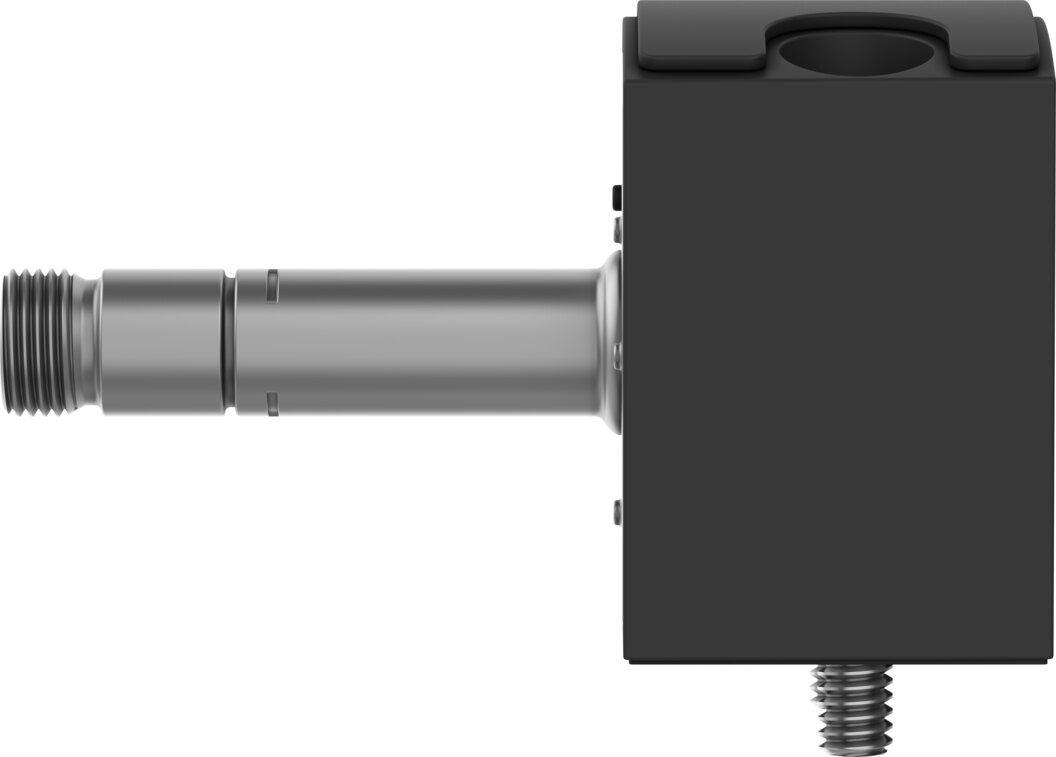

Magnetventil 3/2 geschlossen monostabil Baubreite 30 mm VSCS-B-M32C-M-WB-F8 - Festo 8028542
Das VSCS-B-M32C-M-WB-F8 schaltet Druckluft als 3/2-Wegeventil (geschlossen, monostabil) und erreicht 34 l/min Normalnenndurchfluss. Kennwerte: 2 bis 10 bar Betriebsdruck, Baubreite 30 mm und Schutzart IP65. Genormtes Anschlussbild nach ISO 15218 zum Vorsteuern von Ventilen.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Als 3/2-Wegeventil (geschlossen, monostabil) liefert das Festo Magnetventil VSCS-B-M32C-M-WB-F8 34 l/min Normalnenndurchfluss bei 2 bis 10 bar Betriebsdruck. Ausgelegt mit Baubreite 30 mm und Schutzart IP65.
Ihre Vorteile
- Durchfluss: 34 l/min Normalnenndurchfluss bei nur 30 mm Baubreite
- Druckbereich: 2 bis 10 bar
- Schaltzeiten: 8 ms ein, 8 ms aus
- Taktfrequenz: bis 5 Hz
- Robust: Schutzart IP65, Korrosionsbeständigkeitsklasse 1
- Schnittstelle: Anschlussbild nach ISO 15218
Einsatz
Das Anschlussbild nach ISO 15218 macht das VSCS-B-M32C-M-WB-F8 zum Vorsteuerventil für Ventile und Antriebe mit genormter Vorsteuerschnittstelle. Befestigung: CNOMO. Das VSCS-B-M32C-M-WB-F8 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | VSCS-B-M32C-M-WB-F8 |
|---|---|
| Festo-Teilenummer | 8028542 |
| Ventilfunktion | 3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 30 mm |
| Normalnenndurchfluss | 34 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 30 mm nach ISO 15218 |
| Betriebsdruck | 2 bis 10 bar |
| Konstruktiver Aufbau | Anschlussplattenventil |
| Rückstellart | mechanische Feder |
| Schutzart | IP65 |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15218 |
| Handhilfsbetätigung | verdeckt |
| Steuerart | direkt |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | negative Überdeckung |
| Hinweis zur Zwangsdynamisierung | Schaltfrequenz mindestens 1/Woche |
| Max. Schaltfrequenz | 5 Hz |
| Schaltzeit aus | 8 ms |
| Schaltzeit ein | 8 ms |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 3000 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 3400 µs |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -10 bis 50 °C |
| Umgebungstemperatur | -10 bis 50 °C |
| Befestigungsart | CNOMO |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Hersteller | Festo |
| Hersteller-Nr. | VSCS-B-M32C-M-WB-F8 |
| EAN | 4052568640453 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | 3/2 geschlossen monostabil |
| Norm | ISO 15218 |
| Serie | VSCS |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-50 °C |
