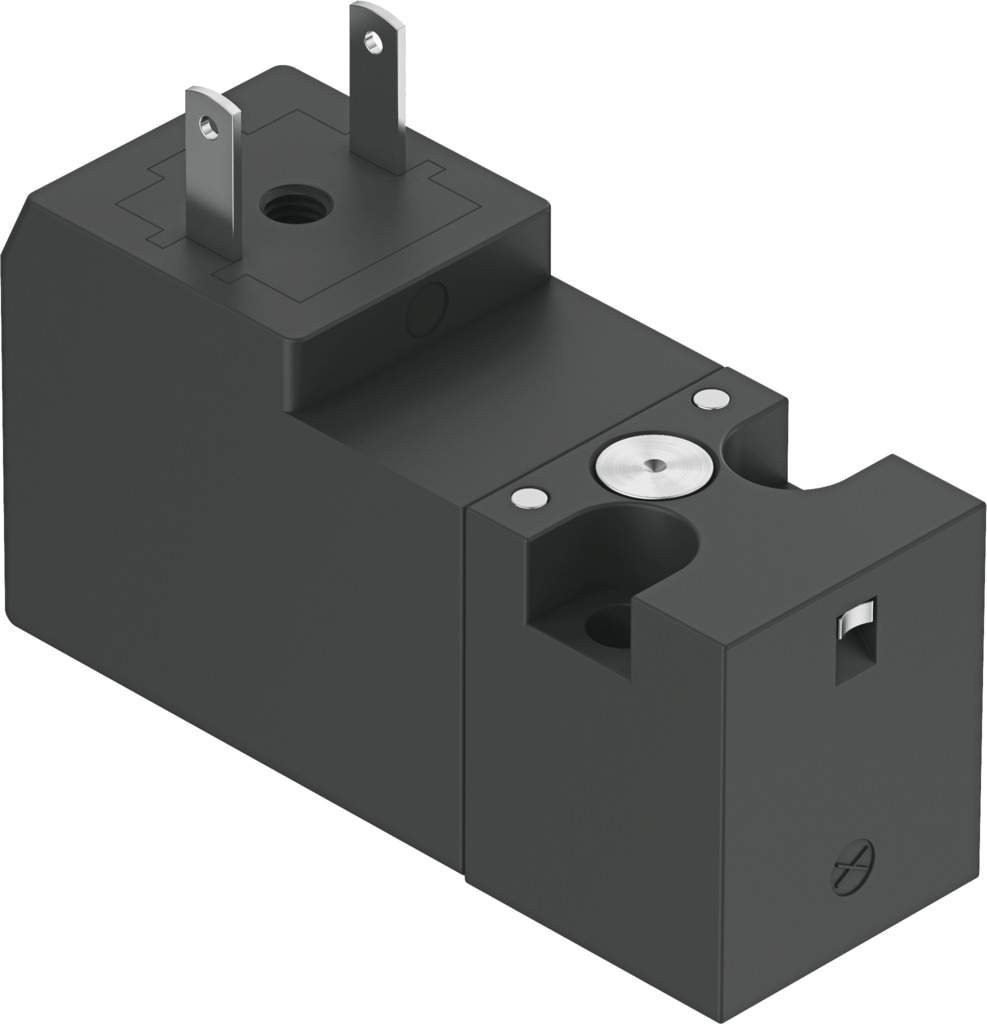

Magnetventil 3/2 geschlossen monostabil Baubreite 15 mm VSCS-B-M32-MD-WA-1E1-8 - Festo 8137328
Das Festo Magnetventil VSCS-B-M32-MD-WA-1E1-8 liefert als 3/2-Wegeventil (geschlossen, monostabil) 13,5 l/min Normalnenndurchfluss. Dazu 1,5 bis 8 bar Betriebsdruck, Montage auf Anschlussplatte und Baubreite 15 mm. Anschlussbild nach ISO 15218 für genormte Vorsteuerschnittstellen.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Als 3/2-Wegeventil (geschlossen, monostabil) liefert das Festo Magnetventil VSCS-B-M32-MD-WA-1E1-8 13,5 l/min Normalnenndurchfluss bei 1,5 bis 8 bar Betriebsdruck. Ausgelegt mit Montage auf Anschlussplatte, Baubreite 15 mm und 24 V DC Betriebsspannung.
Vorteile im Überblick
- Durchfluss: 13,5 l/min Normalnenndurchfluss bei nur 15 mm Baubreite
- Druckbereich: 1,5 bis 8 bar
- Schaltzeiten: 8 ms ein, 6 ms aus
- Robust: Schutzart IP65, Korrosionsbeständigkeitsklasse 2
- Schnittstelle: Anschlussbild nach ISO 15218
- Temperatur: -5 bis 50 °C Umgebung
Einsatz
Das Anschlussbild nach ISO 15218 macht das VSCS-B-M32-MD-WA-1E1-8 zum Vorsteuerventil für Ventile und Antriebe mit genormter Vorsteuerschnittstelle. Das VSCS-B-M32-MD-WA-1E1-8 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | VSCS-B-M32-MD-WA-1E1-8 |
|---|---|
| Festo-Teilenummer | 8137328 |
| Ventilfunktion | 3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 15 mm |
| Normalnenndurchfluss | 13,5 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 15 mm nach ISO 15218 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 1,5 bis 8 bar |
| Rückstellart | mechanische Feder |
| Schutzart | IP65 |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15218 |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | direkt |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | negative Überdeckung |
| Hinweis zur Zwangsdynamisierung | Schaltfrequenz mindestens 1/Woche |
| Schaltzeit aus | 6 ms |
| Schaltzeit ein | 8 ms |
| Einschaltdauer | 100% |
| Spulenkennwerte | 24 V DC: 1,3 W |
| Zulässige Spannungsschwankungen | ± 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-C1-L |
| Mediumstemperatur | -5 bis 50 °C |
| Umgebungstemperatur | -5 bis 50 °C |
| Elektrischer Anschluss | Anschlussbild Form C nach Industriestandard 9,4 mm |
| Pneumatischer Anschluss 1 | Anschlussplatte |
| Pneumatischer Anschluss 2 | Anschlussplatte |
| Pneumatischer Anschluss 3 | Anschlussplatte |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Gewicht (Versand) | 0,048 kg |
| Gewicht | 0,048 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSCS-B-M32-MD-WA-1E1-8 |
| EAN | 4052568595418 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | 3/2 geschlossen monostabil |
| Norm | ISO 15218 |
| Serie | VSCS |
| Betriebsdruck max [bar] | 8 |
