Proportional-Wegeventil G3/8 24 V DC für stufenlose Durchflussregelung VPWP-10-L-5-Q-10-E-G-EX1 - Festo 1552544
Das Proportional-Wegeventil VPWP-10-L-5-Q-10-E-G-EX1 setzt ein elektrisches Sollwertsignal in einen stufenlos veränderlichen Durchfluss um. Eckdaten: Anschluss G3/8, Betriebsdruck 0 bis 10 bar, Ventilfunktion 5/3-Proportional-Wegeregelventil, geschlossen und Betriebsspannung 24 V DC.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Proportional-Wegeventil VPWP-10-L-5-Q-10-E-G-EX1 setzt ein elektrisches Sollwertsignal in einen stufenlos veränderlichen Durchfluss um. Entscheidend für die Auslegung: Anschluss G3/8 und Betriebsdruck 0 bis 10 bar.
Vorteile
- Betriebsdruck 0 bis 10 bar
- Durchfluss von 2000 l/min (Normalnenndurchfluss)
- Anschlussgewinde G3/8
- Ventilfunktion 5/3-Proportional-Wegeregelventil, geschlossen
- Nennweite 10 mm
- Betrieb mit 24 V DC
Einsatz
Typische Anwendungen sind servopneumatische Positionierung, Geschwindigkeitsregelung und Prozessregelkreise. Das VPWP-10-L-5-Q-10-E-G-EX1 arbeitet mit Druckluft nach ISO 8573-1:2010 [6:4:4].
Technische Daten
| Typ | VPWP-10-L-5-Q-10-E-G-EX1 |
|---|---|
| Festo-Teilenummer | 1552544 |
| Nennweite | 10 mm |
| Betätigungsart | elektrisch |
| Dichtprinzip | hart |
| Einbaulage | beliebig, vorzugsweise liegend (Anzeigeelemente nach oben) Wird das Ventil bewegt, muß es quer zur Bewegungsrichtung montiert sein |
| Konstruktiver Aufbau | Kolben-Schieber, mit integrierten Drucksensoren |
| Rückstellart | magnetische Feder |
| Sicherheitshinweis | Sicherheitsstellung VPWP: Bei gestörtem Control-Interface wird die gesperrte Mittelstellung angefahren. |
| Steuerart | direkt |
| Strömungsrichtung | nicht reversibel |

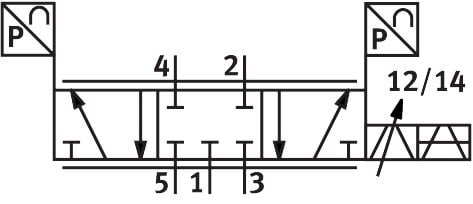

| Ventilfunktion | 5/3-Proportional-Wegeregelventil, geschlossen |
| Statusanzeigen | LED gelb = PL(Power Last), LED grün = power, LED rot = error |
| Betriebsdruck | 0 bis 10 bar |
| Betriebsdruck Positionieren/Soft Stop | 4 bis 8 bar |
| Nennbetriebsdruck | 6 bar |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 2000 l/min |
| Nennbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich DC | 18 bis 30 V |
| Lastspannungsbereich DC | 18 bis 30 V |
| Max. Laststrom Spannungsausgang | 500 mA |
| Max. Laststrom digitaler Ausgang | 500 mA |
| Max. Stromaufnahme Ventilantrieb | 1,2 A |
| Max. Stromaufnahme Logik | 0,15 A |
| Nennlastspannung DC | 24 V |
| Versorgungsspannung digitaler Ausgang | 24 V Lastspannung |
| Versorgungsspannung Spannungsausgang | 24 V Lastspannung |
| Zulassung | RCM Mark |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Ex-Schutz-Richtlinie (ATEX), nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Explosionsschutz | Zone 2 (ATEX) |
| ATEX-Kategorie Gas | II 3G |
| Ex-Zündschutzart Gas | Ex nA IIC T5 X Gc |
| Ex-Umgebungstemperatur | 0°C ≤ Ta ≤ +50°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [6:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | 0 bis 50 °C |
| Schutzart | IP65, in montiertem Zustand |
| Umgebungstemperatur | 0 bis 50 °C |
| Produktgewicht | 1010 g |
| Auflösung Druck | 0,01 bar |
| Linearitätsfehler FS | 1,5 % |
| Wiederholgenauigkeit FS | 1 % |
| Ausführung 24 V Spannungsausgang | Rückwärtseinspeisung ohne Zerstörung, keine galvanische Trennung, kurzschlusssicher, Rückwärtseinspeisung ohne Zerstörung |
| Ausführung digitaler Ausgang | nach IEC 61131-2, positive Logik (PNP), keine galvanische Trennung, kurzschlusssicher, Rückwärtseinspeisung ohne Zerstörung |
| Control-Interface | digital, CAN-Bus mit Festo Protokoll, Abschlußwiderstand integriert |
| Elektrischer Anschluss Feldbusschnittstelle IN | Stecker, M9, 5-polig |
| Elektrischer Anschluss Feldbusschnittstelle OUT | Dose, M9, 5-polig |
| Elektrischer Anschluss Feldbusschnittstelle | Dose, M8, 4-polig |
| Befestigungsart | mit Durchgangsbohrung, mit Zubehör |
| Farbe der Anschlüsse | Anschluss 2: Blau, Anschluss 4: Schwarz |
| Pneumatischer Anschluss 1 | G3/8 |
| Pneumatischer Anschluss 2 | G3/8 |
| Pneumatischer Anschluss 3 | G3/8 |
| Pneumatischer Anschluss 4 | G3/8 |
| Pneumatischer Anschluss 5 | G3/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | PA-verstärkt |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Gewicht | 1,2 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VPWP-10-L-5-Q-10-E-G-EX1 |
| EAN | 4052568239350 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 3/8 |
| Nennweite DN [mm] | 10 |
| Medium | Druckluft |
| Durchfluss [l/min] | 2000 |
| Bauart | Kolben-Schieber, mit integrierten Drucksensoren |
| Betriebsspannung | 24 V DC |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
