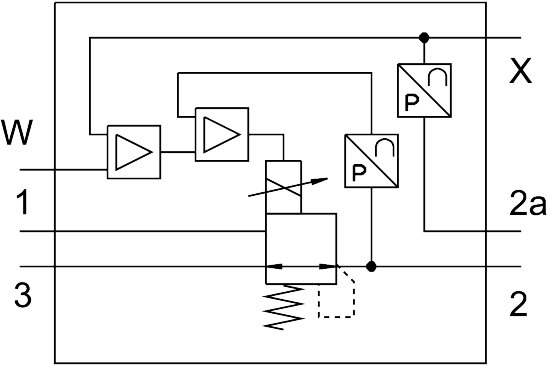

Proportional-Druckregelventil VPPL-3Q-3-Z-0L20H-A4-A-S1-4 - Festo 1635991
Proportional-Druckregelventil VPPL-3Q-3-Z-0L20H-A4-A-S1-4 - Festo 1635991 Proportional-Druckregelventil VPPL-3Q-3-Z-0L20H-A4-A-S1-4 - Festo 1635991

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Proportional-Druckregelventil VPPL-3Q-3-Z-0L20H-A4-A-S1-4 - Festo 1635991

Festo ✓ Originalprodukt Neuware
Netto
2.305,28 €
zzgl. MwSt.
2.743,28 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-1635991
Hersteller-Nr. VPPL-3Q-3-Z-0L20H-A4-A-S1-4
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Technische Daten

Nennweite Belüftung3 mm
Nennweite Entlüftung3 mm
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig, vorzugsweise stehend
Konstruktiver Aufbaudirektgesteuertes Kolbenregelventil
Kurzschlussfestigkeitnein
Max. Leitungslänge30 m
SicherheitshinweisSicherheitsstellung VPPL: Bei Versorgungskabelbruch sinkt der Ausgangsdruck auf 0 bar.
Verpolungsschutzfür alle elektrischen Anschlüsse
Rückstellartmechanische Feder
Steuerartdirekt
Ventilfunktion3-Wege-Proportional-Druckregelventil geschlossen
AnzeigeartLED-Anzeige
Betriebsdruck20 bar
Druckregelbereich0,2 ... 20 bar
Eingangsdruck 10 ... 50 bar
Max. Druckhysterese0,1 bar
b-Wert0,25
C-Wert0,8 l/sbar
Normalnenndurchfluss (normalisiert nach DIN 1343)245 l/min
Normalnenndurchfluss 2-3282 l/min
Schaltzeit aus654 ms
Schaltzeit ein428 ms
Betriebsspannungsbereich DC21,6 ... 27,6 V
Einschaltdauer100%
Max. elektrische Leistungsaufnahme26,7 W
Restwelligkeit10 %
Signalbereich Analoger Ausgang4 - 20 mA
Signalbereich Analoger Eingang4 - 20 mA
Soll-/Ist-WerteStromtyp 4-20 mA
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb nicht möglich
Zulassungc UL us - Listed (OL)
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Mediumstemperatur5 ... 50 °C
SchutzartIP65
Umgebungstemperatur5 ... 50 °C
Lagertemperatur-10 ... 60 °C
Produktgewicht1100 g
Linearitätsfehler in ± %FS0,5 %FS
Gesamtgenauigkeit0,5 %FS
Temperaturkoeffizient0,04 %/K
Wiederholgenauigkeit in ± %FS0,5 %FS
Elektrischer Anschluss DiagnoseschnittstelleDose, M12, 5-polig, A-codiert
Elektrischer Anschluss INStecker, M12, 5-polig, A-codiert
Elektrischer Anschluss OUTStecker, M12, 5-polig, A-codiert
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1Flansch, G1/4
Pneumatischer Anschluss 2Flansch
Pneumatischer Anschluss 3Flansch
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Gewicht1,2 kg
HerstellerFesto
Hersteller-Nr.VPPL-3Q-3-Z-0L20H-A4-A-S1-4
EAN4052568263850
Zolltarifnummer84811099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
