Proportional-Druckregelventil 0,2 bis 20 bar G1/4 VPPL-3L-3-G14-0L20H-V1-A-S1-6 - Festo 1635986
Proportional-Druckregelventil für die elektrische Druckvorgabe im Bereich 0,2 bis 20 bar, Sollwert 0 - 10 V. Normalnenndurchfluss 245 l/min, Anschluss G1/4, maximale Druckhysterese 0,1 bar und Schutzart IP65. Originalteil Festo 1635986.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller

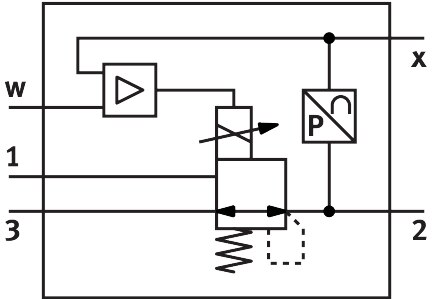

Beschreibung
Das Proportional-Druckregelventil VPPL-3L-3-G14-0L20H-V1-A-S1-6 stellt den Ausgangsdruck elektrisch im Bereich 0,2 bis 20 bar ein, vorgegeben über ein Sollwertsignal 0 - 10 V. Bei 245 l/min Normalnenndurchfluss wird es über G1/4 angeschlossen. Aufbau: direktgesteuertes Kolbenregelventil.
Vorteile
- Reproduzierbare Regelung: Linearität 0,5 %FS, Wiederholgenauigkeit 0,5 %FS
- Feinfühlige Regelung: maximale Druckhysterese 0,1 bar
- Luftleistung: Normalnenndurchfluss 245 l/min
- Istwert-Rückmeldung an die Steuerung über Analogausgang 4 - 20 mA
- Definierte Sicherheitsstellung: Bei Versorgungskabelbruch sinkt der Ausgangsdruck auf 0 bar
- Für raue Umgebungen: Schutzart IP65, Korrosionsbeständigkeitsklasse KBK 2
Einsatz
Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4] und inerte Gase. Geölter Betrieb ist nicht möglich. Für die Montage des VPPL-3L-3-G14-0L20H-V1-A-S1-6 gilt: Befestigung mit Durchgangsbohrung, Einbaulage beliebig, vorzugsweise stehend. Zulässige Umgebungstemperatur 5 bis 50 °C. Elektrisch angeschlossen wird der VPPL-3L-3-G14-0L20H-V1-A-S1-6 über Stecker, M12, 5-polig, A-codiert.
Technische Daten
| Typ | VPPL-3L-3-G14-0L20H-V1-A-S1-6 |
|---|---|
| Festo-Teilenummer | 1635986 |
| Nennweite Belüftung | 3 mm |
| Nennweite Entlüftung | 3 mm |
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig, vorzugsweise stehend |
| Konstruktiver Aufbau | direktgesteuertes Kolbenregelventil |
| Kurzschlussfestigkeit | nein |
| Max. Leitungslänge | 30 m |
| Sicherheitshinweis | Sicherheitsstellung VPPL: Bei Versorgungskabelbruch sinkt der Ausgangsdruck auf 0 bar. |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Rückstellart | mechanische Feder |
| Steuerart | direkt |
| Ventilfunktion | 3-Wege-Proportional-Druckregelventil geschlossen |
| Anzeigeart | LED-Anzeige |
| Betriebsdruck | 20 bar |
| Druckregelbereich | 0,2 bis 20 bar |
| Eingangsdruck 1 | 0 bis 50 bar |
| Max. Druckhysterese | 0,1 bar |
| b-Wert | 0,25 |
| C-Wert | 0,8 l/sbar |
| Normalnenndurchfluss | 245 l/min |
| Normalnenndurchfluss 2-3 | 282 l/min |
| Schaltzeit aus | 654 ms |
| Schaltzeit ein | 428 ms |
| Betriebsspannungsbereich DC | 21,6 bis 27,6 V |
| Einschaltdauer | 100% |
| Max. elektrische Leistungsaufnahme | 26,7 W |
| Restwelligkeit | 10 % |
| Signalbereich Analoger Ausgang | 4 - 20 mA |
| Signalbereich Analoger Eingang | 0 - 10 V |
| Soll-/Ist-Werte | Spannungstyp 0 - 10 V |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Zulassung | c UL us - Listed (OL) |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Mediumstemperatur | 5 bis 50 °C |
| Schutzart | IP65 |
| Umgebungstemperatur | 5 bis 50 °C |
| Lagertemperatur | -10 bis 60 °C |
| Produktgewicht | 1100 g |
| Linearitätsfehler in ± %FS | 0,5 %FS |
| Gesamtgenauigkeit | 0,5 %FS |
| Temperaturkoeffizient | 0,04 %/K |
| Wiederholgenauigkeit in ± %FS | 0,5 %FS |
| Elektrischer Anschluss Diagnoseschnittstelle | Dose, M12, 5-polig, A-codiert |
| Elektrischer Anschluss IN | Stecker, M12, 5-polig, A-codiert |
| Elektrischer Anschluss OUT | Stecker, M12, 5-polig, A-codiert |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Gewicht | 1,2 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VPPL-3L-3-G14-0L20H-V1-A-S1-6 |
| EAN | 4052568263805 |
| Zolltarifnummer | 84811099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium, eloxiert |
| Gewinde | G 1/4 |
| Regelbereich max. [bar] | 20 |
| Medium | Druckluft, neutrale Gase |
| Funktion | 3-Wege-Proportional-Druckregelventil geschlossen |
| Eingangsdruck max. [bar] | 50 |
| Druckregelbereich [bar] | 0,2 bis 20 |
| Medientemperatur [°C] | 5 bis 50 |
| Betriebsdruck max [bar] | 20 |
| Pneumatischer Anschluss | G1/4 |
| Temperatur (max.) | 50 |
