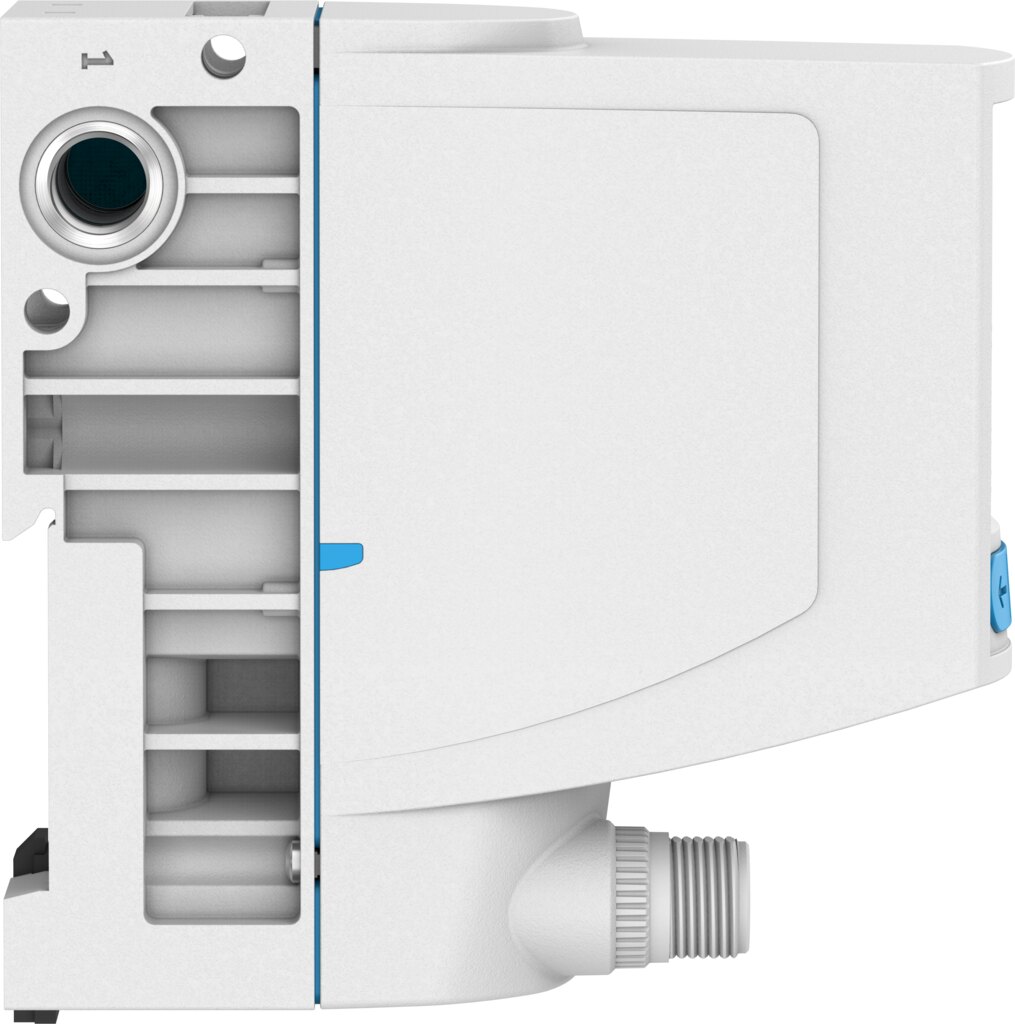

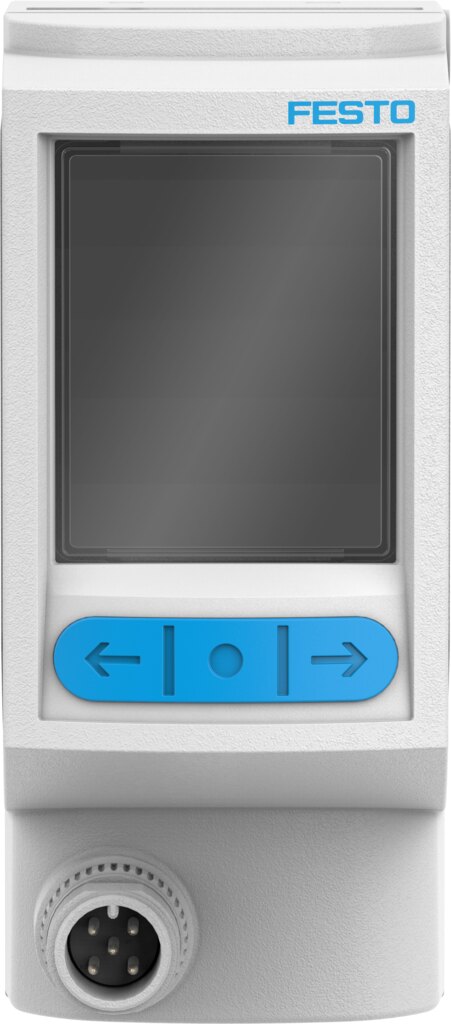

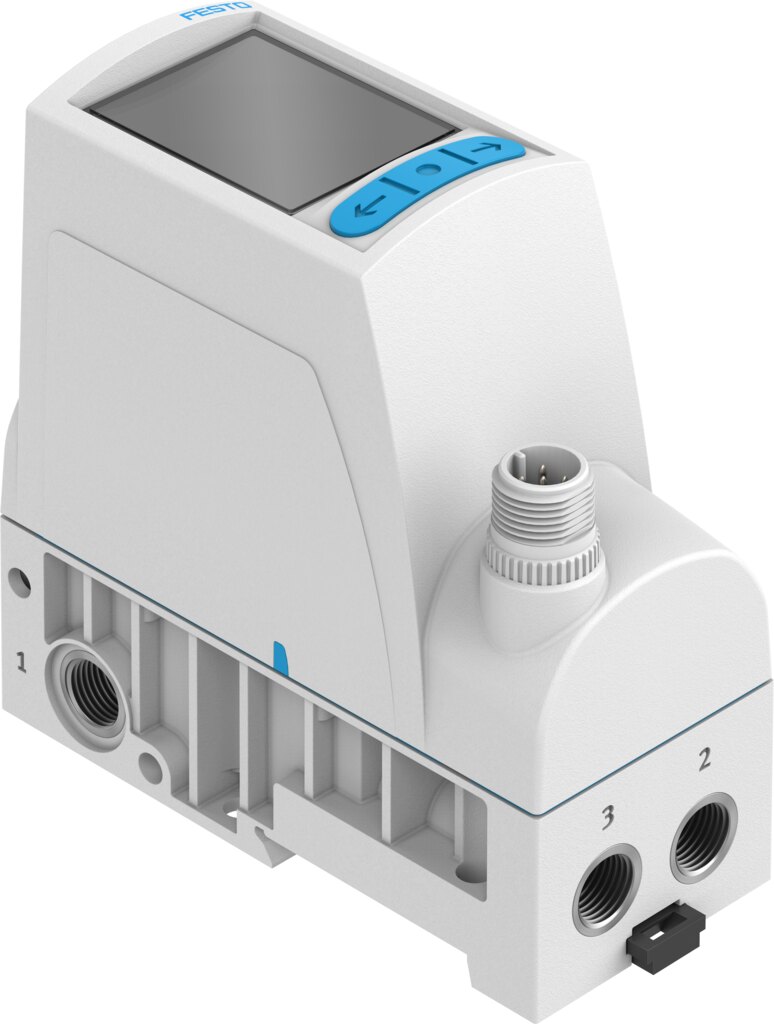

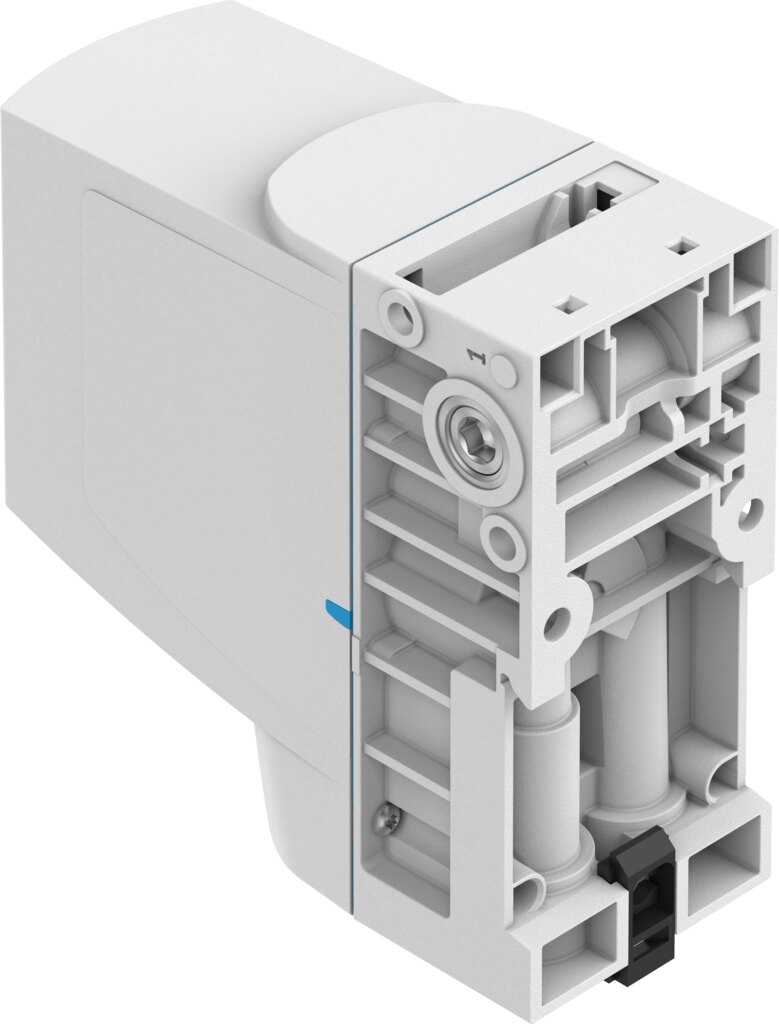

Proportional-Druckregelventil 0 bis 6 bar G1/8 VPPI-5L-3-G18-0L6H-V1-S1D - Festo 8104665
Elektrisch einstellbarer Druck von 0 bis 6 bar: Proportional-Druckregelventil VPPI-5L-3-G18-0L6H-V1-S1D mit Sollwert 0 - 10 V, PWM, digital. Normalnenndurchfluss 900 l/min, Anschluss G1/8, Gesamtgenauigkeit 1,1 %FS und Schutzart IP65.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Proportional-Druckregelventil VPPI-5L-3-G18-0L6H-V1-S1D stellt den Ausgangsdruck elektrisch im Bereich 0 bis 6 bar ein, vorgegeben über ein Sollwertsignal 0 - 10 V, PWM, digital. Bei 900 l/min Normalnenndurchfluss wird es über G1/8 angeschlossen. Aufbau: Sitzventil mit Rückstellfeder.
Vorteile im Überblick
- Luftleistung: Normalnenndurchfluss 900 l/min
- Reproduzierbare Regelung: Linearität 0,9 %FS, Wiederholgenauigkeit 0,4 %FS
- Istwert-Rückmeldung an die Steuerung über Analogausgang 0 - 10 V
- Schaltausgang Push-Pull für Grenzwertmeldungen
- Kompakte Bauform: 42,2 mm x 95,3 mm x 94,3 mm (B x L x H)
- Für raue Umgebungen: Schutzart IP65, Korrosionsbeständigkeitsklasse KBK 2
Einsatzbedingungen
Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4] und inerte Gase. Geölter Betrieb ist nicht möglich. Den VPPI-5L-3-G18-0L6H-V1-S1D montieren Sie mit Durchgangsbohrung für Schraube M4, mit Hutschiene, die Einbaulage ist beliebig. Zulässige Umgebungstemperatur 0 bis 50 °C. Elektrisch angeschlossen wird der VPPI-5L-3-G18-0L6H-V1-S1D über M12x1 A-codiert nach EN 61076-2-101.
Technische Daten
| Typ | VPPI-5L-3-G18-0L6H-V1-S1D |
|---|---|
| Festo-Teilenummer | 8104665 |
| Nennweite Belüftung | 5 mm |
| Nennweite Entlüftung | 5 mm |
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Gesamtleckage | 5 l/h |
| Strömungsrichtung | nicht reversibel |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Sitzventil mit Rückstellfeder |
| Kurzschlussfestigkeit | für alle elektrischen Anschlüsse |
| Max. Leitungslänge | 30 m |
| Sollwerteingabe | 0 - 10 V, PWM, digital |
| Eingangswiderstand | 100 kOhm |
| Sicherheitshinweis | Sicherheitsstellung VPPI, Ruhestellung geschlossen |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Rückstellart | mechanische Feder |
| Abmessungen B x L x H | 42,2 mm x 95,3 mm x 94,3 mm |
| Steuerart | direkt |
| Ventilfunktion | 3-Wege-Proportional-Druckregelventil |
| Anzeigeart | TFT Farbe |
| Anzeigegröße | 1,77" |
| Display-Auflösung | 128x160 Pixel |
| Betriebsdruck | 6 bis 8 bar |
| Druckregelbereich | 0 bis 6 bar |
| Eingangsdruck 1 | 0 bis 13 bar |
| Berstdruck | 40 bar |
| Normalnenndurchfluss | 900 l/min |
| Normalnenndurchfluss 2-3 | 480 l/min |
| Betriebsspannungsbereich DC | 21,6 bis 27,6 V |
| Nennstrom | 0,15 A |
| Max. Stromaufnahme | 525 mA |
| Max. elektrische Leistungsaufnahme | 14,5 W |
| Nennbetriebsspannung DC | 24 V |
| Schaltausgang | Push-Pull |
| Max. Ausgangsstrom | 25 mA |
| Signalbereich Analoger Ausgang | 0 - 10 V |
| Min. Lastwiderstand Spannungsausgang | 2 kOhm |
| Genauigkeit Analogausgang in ± %FS | 1 %FS |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | UL E322346 |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Mediumstemperatur | 0 bis 50 °C |
| Schutzart | IP65 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur | 0 bis 50 °C |
| Lagertemperatur | -20 bis 70 °C |
| Klimaklasse | 3K3 nach EN 60721 |
| Relative Luftfeuchtigkeit | nicht kondensierend |
| Nenneinsatzhöhe | < 3000 m NHN |
| Anwendungshinweis | Das Produkt ist ausschließlich für industrielle Zwecke geeignet. In Wohnbereichen müssen evtl. Maßnahmen zur Funkentstörung getroffen werden. |
| Schallleistungspegel | 62,5 dB(A) |
| Schallleistungspegel in 1 m Abstand | 51,9 dB(A) |
| Produktgewicht | 370 g |
| Linearität | 0,9 %FS |
| Hysterese | 0,4 %FS |
| Reproduzierbarkeit | 0,4 %FS |
| Gesamtgenauigkeit | 1,1 %FS |
| Temperaturkoeffizient | 0,02 %/K |
| IO-Link, Revision ID | V1,0 |
| IO-Link, Geräteprofil | Firmware update, Function Locator, Function Product URI, Identifikation und Diagnose |
| Elektrischer Anschluss 1, Funktion | Istwertausgang, Sollwerteingang, Spannungsversorgung |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 1, Anziehdrehmoment | 1,5 Nm |
| Befestigungsart | mit Durchgangsbohrung für Schraube M4, mit Hutschiene |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 2 | G1/8 |
| Pneumatischer Anschluss 3 | G1/8 |
| Max. Anziehdrehmoment Verschraubung | 8,5 Nm |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PA-verstärkt |
| Werkstoff Dichtungen | HNBR, PTFE |
| Gewicht | 0,5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VPPI-5L-3-G18-0L6H-V1-S1D |
| EAN | 4052568459628 |
| Zolltarifnummer | 84811099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PA |
| Gewinde | G 1/8 |
| Regelbereich max. [bar] | 6 |
| Dichtmaterial | HNBR, PTFE |
| Medium | Druckluft, neutrale Gase |
| Funktion | 3-Wege-Proportional-Druckregelventil |
| Eingangsdruck max. [bar] | 13 |
| Durchfluss [l/min] | 900 |
| Bauart | Sitzventil mit Rückstellfeder |
| Druckregelbereich [bar] | 0 bis 6 |
| Medientemperatur [°C] | 0 bis 50 |
| Norm | DIN EN 61076-2-101 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | G1/8 |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
