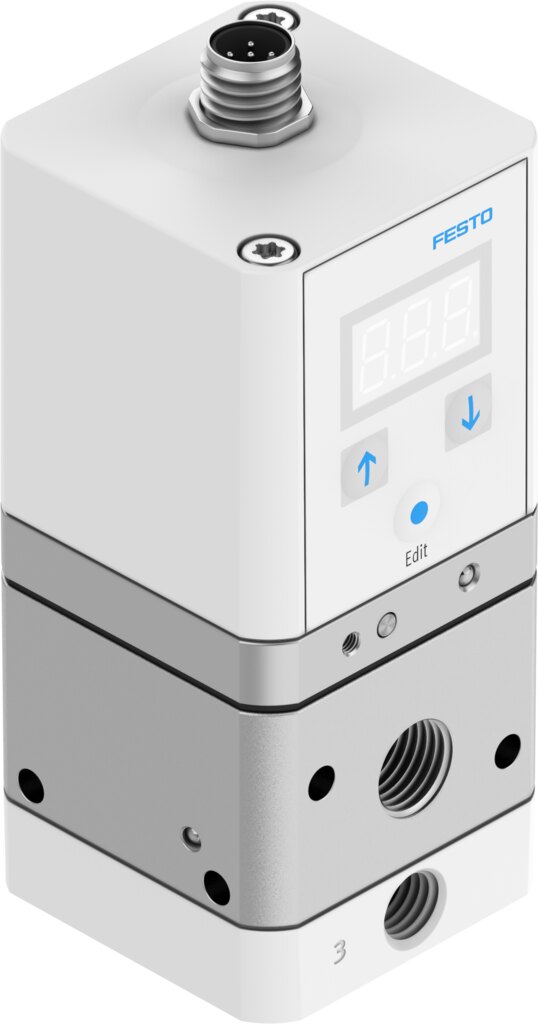

Proportional-Druckregelventil 0,1 bis 10 bar G1/8 VPPE-3-1-1/8-10-420-E1 - Festo 557776

Festo ✓ Originalprodukt Neuware

Proportional-Druckregelventil für die elektrische Druckvorgabe im Bereich 0,1 bis 10 bar, Sollwert 4 - 20 mA. Normalnenndurchfluss 1250 l/min, Anschluss G1/8, maximale Druckhysterese 0,05 bar und Schutzart IP65. Originalteil Festo 557776.

Netto
430,04 €
zzgl. MwSt.
511,75 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-557776
Hersteller-Nr. VPPE-3-1-1/8-10-420-E1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Proportional-Druckregelventil VPPE-3-1-1/8-10-420-E1 stellt den Ausgangsdruck elektrisch im Bereich 0,1 bis 10 bar ein, vorgegeben über ein Sollwertsignal 4 - 20 mA. Bei 1250 l/min Normalnenndurchfluss wird es über G1/8 angeschlossen. Aufbau: vorgesteuertes Membranregelventil.

Ihre Vorteile

  • Feinfühlige Regelung: maximale Druckhysterese 0,05 bar
  • Reproduzierbare Regelung: Linearität 1 %FS, Wiederholgenauigkeit 0,5 %FS
  • Luftleistung: Normalnenndurchfluss 1250 l/min
  • Istwert-Rückmeldung an die Steuerung über Analogausgang 4 - 20 mA
  • Definierte Sicherheitsstellung: Bei Versorgungskabelbruch bleibt der Ausgangsdruck ungeregelt erhalten
  • Schaltausgang PNP für Grenzwertmeldungen

Einsatzbedingungen

Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4] und inerte Gase. Geölter Betrieb ist nicht möglich. Einbaulage des VPPE-3-1-1/8-10-420-E1: beliebig, vorzugsweise stehend, Befestigung mit Durchgangsbohrung. Zulässige Umgebungstemperatur 0 bis 60 °C. Elektrischer Anschluss des VPPE-3-1-1/8-10-420-E1: 5-polig, M12, Stecker.

Technische Daten

TypVPPE-3-1-1/8-10-420-E1
Festo-Teilenummer557776
Nennweite Belüftung5 mm
Nennweite Entlüftung2,5 mm
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig, vorzugsweise stehend
Konstruktiver Aufbauvorgesteuertes Membranregelventil
Kurzschlussfestigkeitfür alle elektrischen Anschlüsse
SicherheitshinweisSicherheitsstellung VPPE: Bei Versorgungskabelbruch bleibt der Ausgangsdruck ungeregelt erhalten.
Verpolungsschutzfür alle elektrischen Anschlüsse
Rückstellartmechanische Feder
Steuerartvorgesteuert
Ventilfunktion3-Wege-Proportional-Druckregelventil
AnzeigeartLED-Anzeige, 3-stellig
Druckregelbereich0,1 bis 10 bar
Eingangsdruck 16 bis 11 bar
Max. Druckhysterese0,05 bar
Normalnenndurchfluss1250 l/min
Betriebsspannungsbereich DC21,6 bis 26,4 V
Max. Stromaufnahme160 mA
Einschaltdauer100%
Max. elektrische Leistungsaufnahme4,2 W
Restwelligkeit10 %
SchaltausgangPNP
Signalbereich Analoger Ausgang4 - 20 mA
Signalbereich Analoger Eingang4 - 20 mA
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb nicht möglich
ZulassungRCM Mark, c UL us - Listed (OL)
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E322346
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Mediumstemperatur10 bis 50 °C
SchutzartIP65
Umgebungstemperatur0 bis 60 °C
Produktgewicht390 g
Linearität1 %FS
Hysterese0,5 %FS
Reproduzierbarkeit0,5 %FS
Gesamtgenauigkeit1,25 %FS
Temperaturkoeffizient0,04 %/K
Elektrischer Anschluss5-polig, M12, Stecker
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
WerkstoffhinweisRoHS konform
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Gewicht0,42 kg
HerstellerFesto
Hersteller-Nr.VPPE-3-1-1/8-10-420-E1
EAN4052568203993
Zolltarifnummer84811099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeG 1/8
Regelbereich max. [bar]10
MediumDruckluft, neutrale Gase
Funktion3-Wege-Proportional-Druckregelventil
Eingangsdruck max. [bar]11
Durchfluss [l/min]1250
Bauartvorgesteuertes Membranregelventil
Druckregelbereich [bar]0,1 bis 10
Medientemperatur [°C]10 bis 50
Pneumatischer AnschlussG1/8
Temperaturbereich0-60 °C
Temperatur (max.)60
