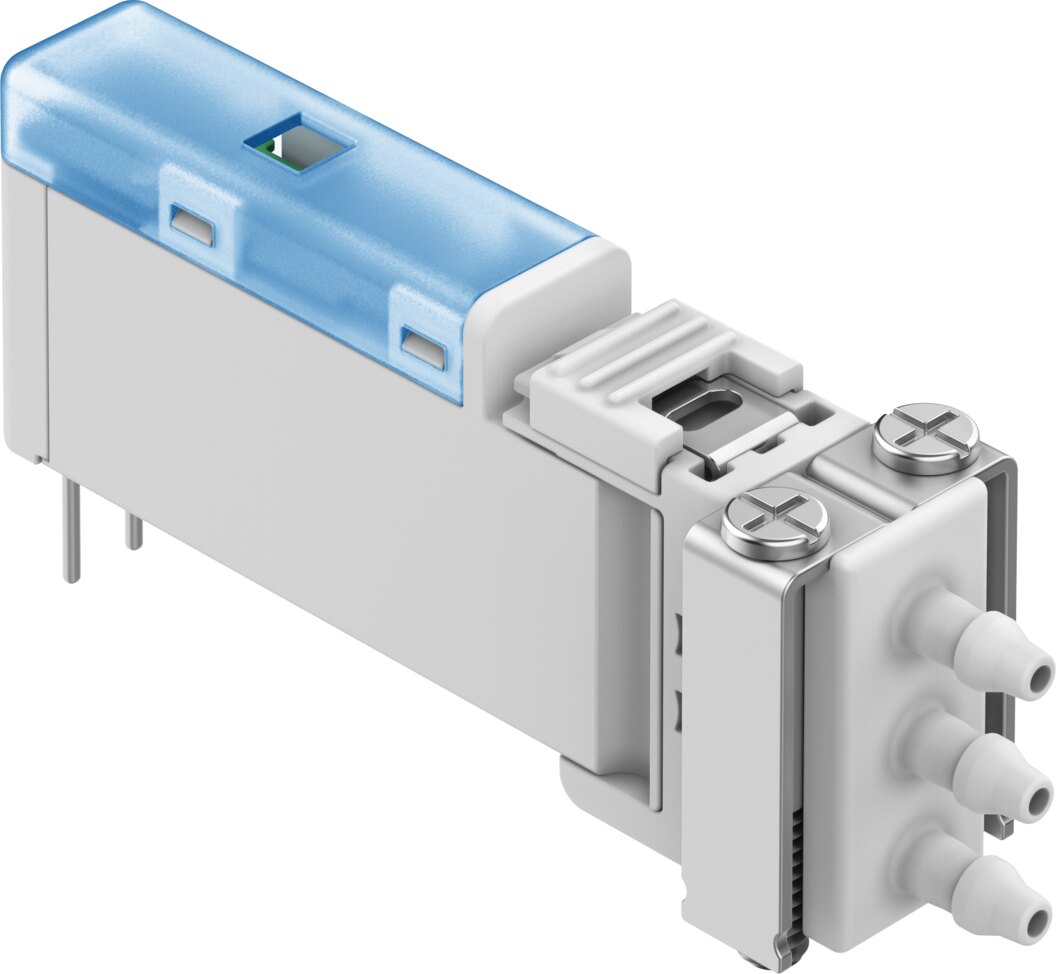

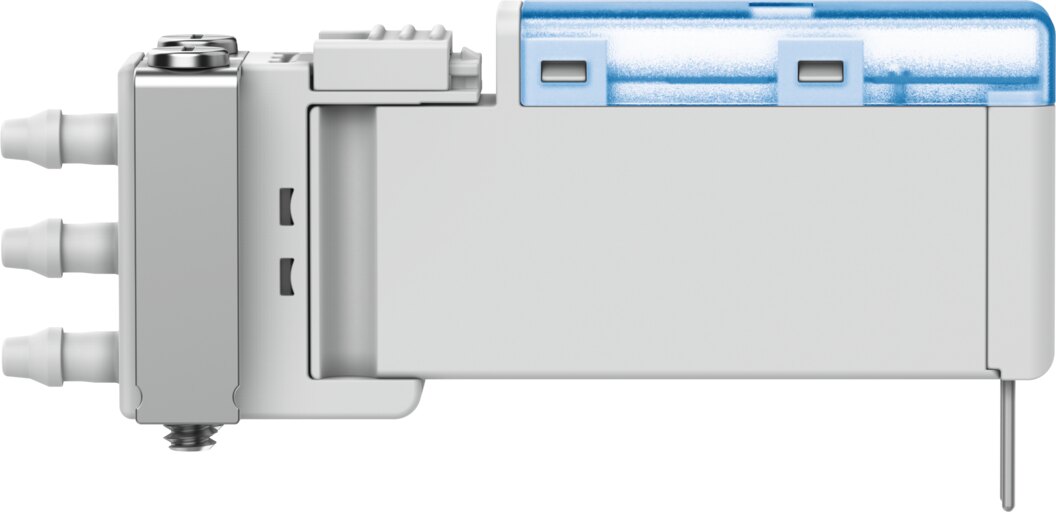

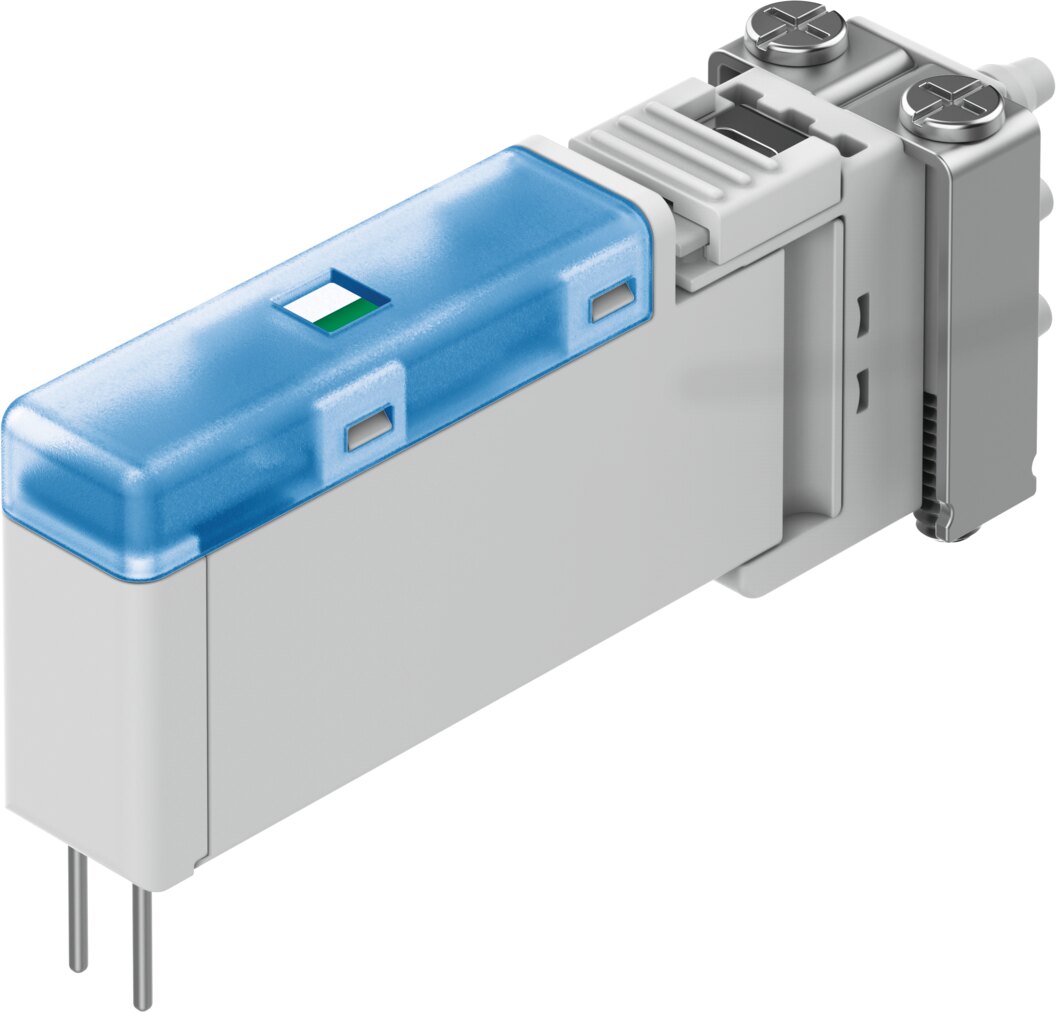

Magnetventil 3/2 geschlossen monostabil Baubreite 5,9 mm VOVK-BT6-M32C-MN-5T1P-B3F - Festo 8122788

Festo ✓ Originalprodukt Neuware

Magnetventil VOVK-BT6-M32C-MN-5T1P-B3F als 3/2-Wegeventil (geschlossen, monostabil) mit 5,5 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Kennwerte: -1 bis 7 bar Betriebsdruck, Baubreite 5,9 mm und 12 V DC Betriebsspannung. Schaltzeiten 13 ms ein und 6 ms aus.

Netto
39,87 €
zzgl. MwSt.
47,45 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8122788
Hersteller-Nr. VOVK-BT6-M32C-MN-5T1P-B3F
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 5,5 l/min Normalnenndurchfluss schaltet das Magnetventil VOVK-BT6-M32C-MN-5T1P-B3F als 3/2-Wegeventil (geschlossen, monostabil) bei -1 bis 7 bar Betriebsdruck. Weitere Kennwerte: Baubreite 5,9 mm, 12 V DC Betriebsspannung und Schutzart IP40.

Ihre Vorteile

  • Durchfluss: 5,5 l/min Normalnenndurchfluss bei nur 5,9 mm Baubreite
  • Druckbereich: -1 bis 7 bar, auch für Vakuum
  • Schaltzeiten: 13 ms ein, 6 ms aus
  • Taktfrequenz: bis 10 Hz
  • Robust: Schutzart IP40, Korrosionsbeständigkeitsklasse 1
  • Temperatur: 5 bis 50 °C Umgebung

Einsatz

Typische Aufgaben des VOVK-BT6-M32C-MN-5T1P-B3F sind einfachwirkende Zylinder, Blasluft und das Vorsteuern größerer Ventile. Befestigung: mit Durchgangsbohrung. Das VOVK-BT6-M32C-MN-5T1P-B3F arbeitet mit Druckluft nach ISO 8573-1:2010 [6:4:1], geölter Betrieb nicht möglich.

Technische Daten

TypVOVK-BT6-M32C-MN-5T1P-B3F
Festo-Teilenummer8122788
Ventilfunktion3/2 geschlossen monostabil
Betätigungsartelektrisch
Baubreite5,9 mm
Normalnenndurchfluss5,5 l/min
Pneumatischer Arbeitsanschlussfür Schlauch Innen-Ø 1,5 mm
Betriebsdruck-1 bis 7 bar
Hinweis zum BetriebsdruckBetriebsdruck Anschluss 3: nur -1 bis 0 bar
Konstruktiver AufbauSitzventil mit Rückstellfeder
Rückstellartmechanische Feder
SchutzartIP40
Nennweite0,36 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartelektrisch
Strömungsrichtungreversibel
Cv-Wert0,006 Gal/min US
Max. Schaltfrequenz10 Hz
Schaltzeit aus6 ms
Hinweis zur Schaltzeit ausBei p zwischen -1 und 6 bar
Schaltzeit ein13 ms
Hinweis zur Schaltzeit ein≤ 6 ms bei p zwischen 0 und 6 bar, ≤ 13 ms bei p zwischen -1 und 0 bar
Einschaltdauer100 % innerhalb von 500 h
Elektrische Leistungsaufnahme0,5 W
Nennbetriebsspannung DC12 V
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [6:4:1]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb nicht möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Mediumstemperatur5 bis 50 °C
Relative Luftfeuchtigkeit70 %
Hinweis zur relativen Luftfeuchtigkeitbei Umgebungstemperatur
Umgebungstemperatur5 bis 50 °C
Produktgewicht4,5 g
Elektrischer Anschluss2-polig
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1für Schlauch Innen-Ø 1,5 mm
Pneumatischer Anschluss 3für Schlauch Innen-Ø 1,5 mm
Werkstoff-HinweisRoHS konform
Werkstoff GehäusePBT
Werkstoff Federhochlegierter Stahl rostfrei
Gewicht (Versand)0,008 kg
Gewicht0,008 kg
HerstellerFesto
Hersteller-Nr.VOVK-BT6-M32C-MN-5T1P-B3F
EAN4052568550905
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
MediumDruckluft
Funktion3/2 geschlossen monostabil
BauartSitzventil mit Rückstellfeder
Betriebsspannung12 V DC
Betriebsdruck max [bar]7
