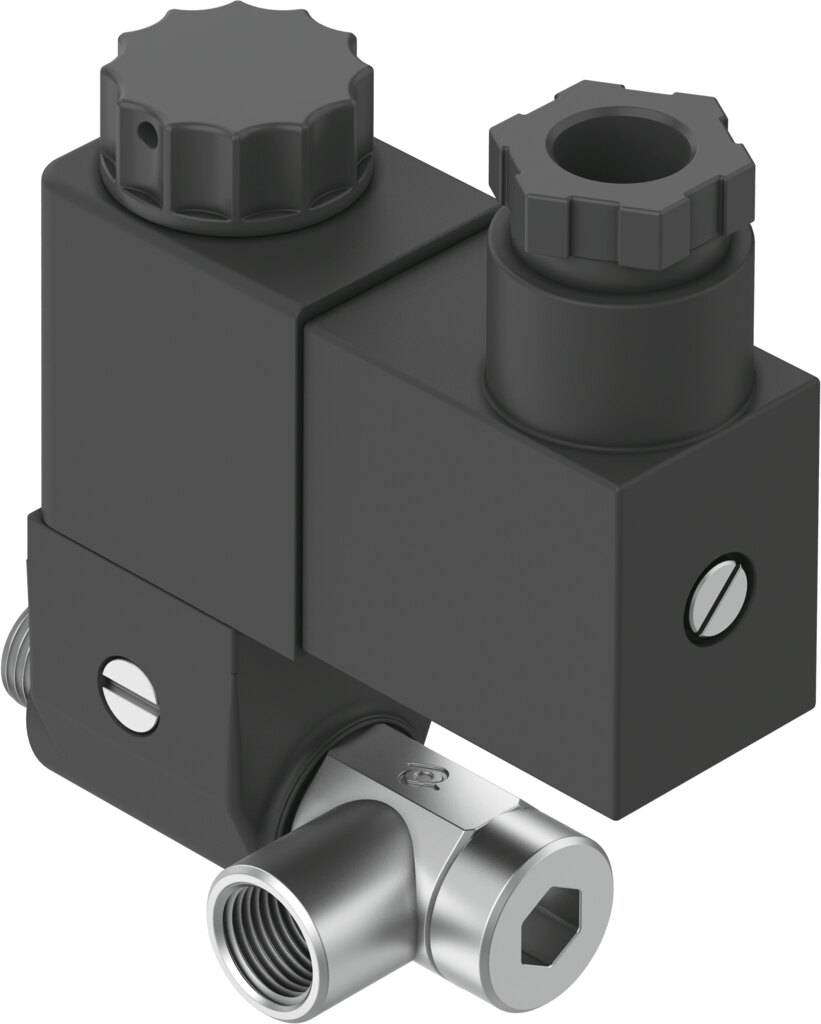

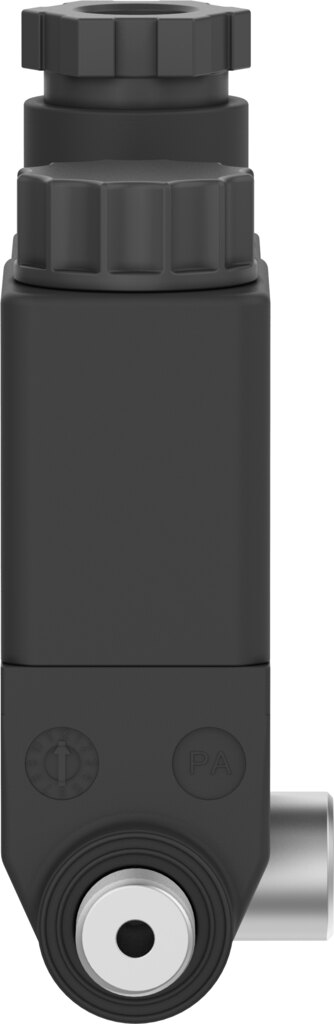

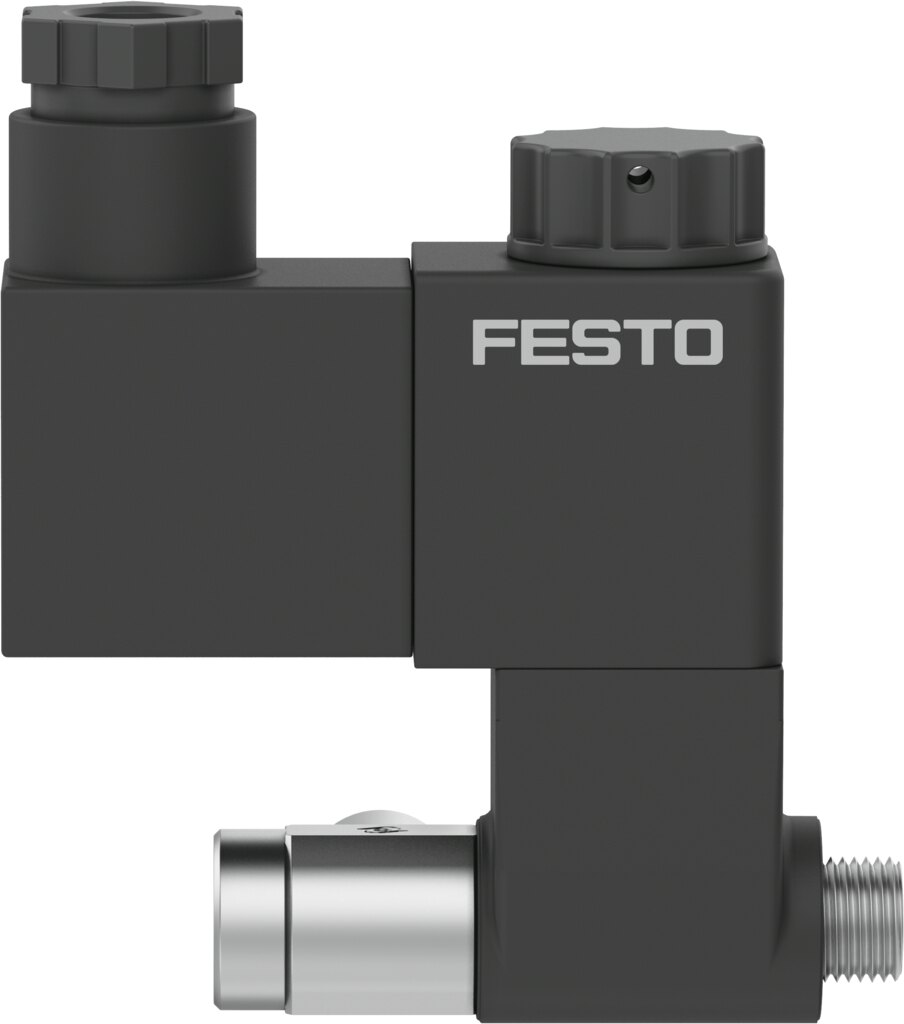

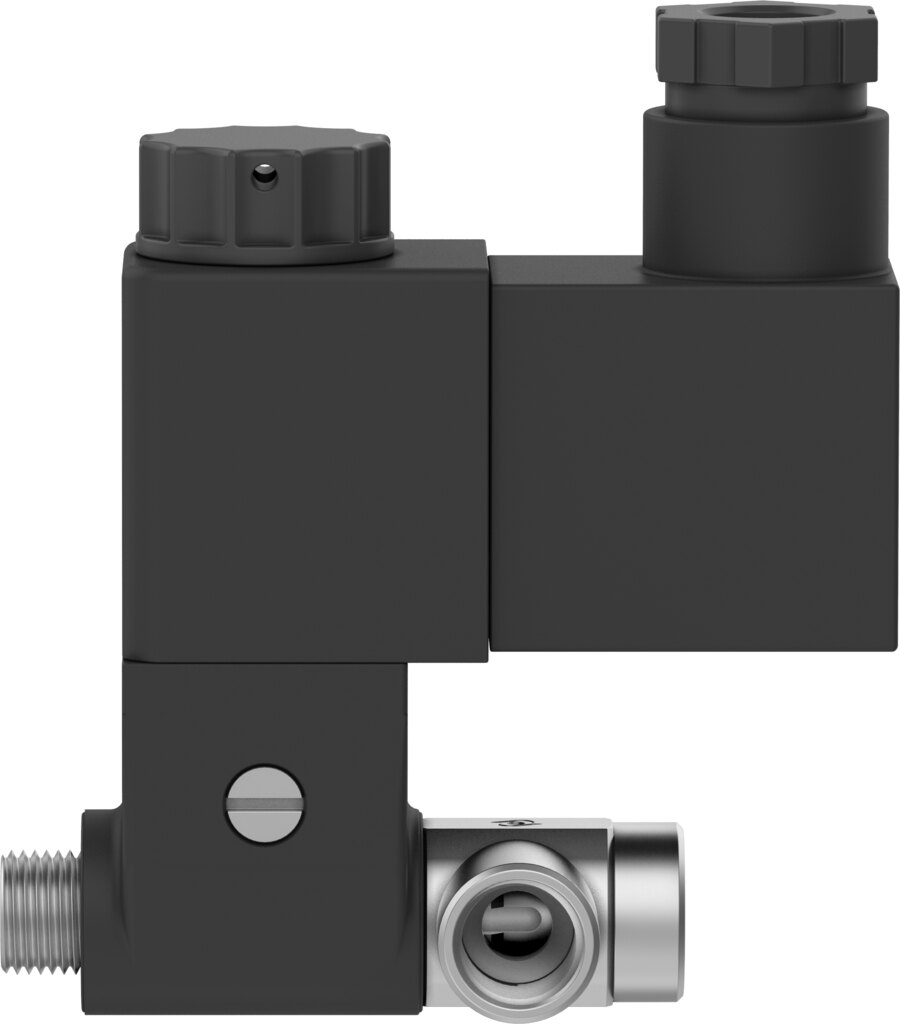

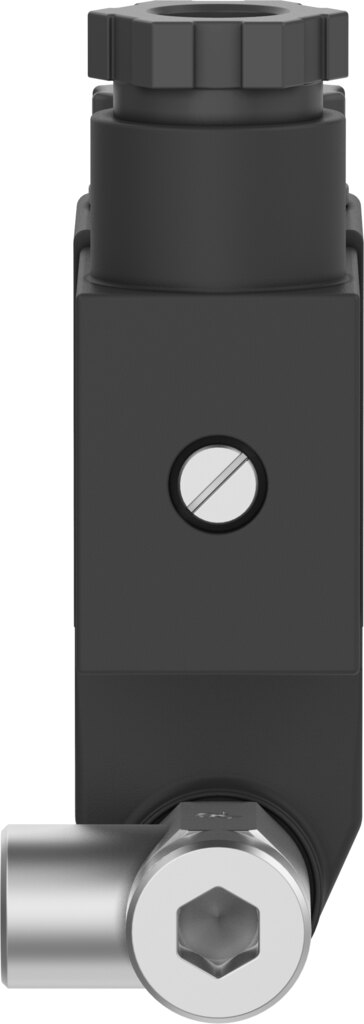

Vorsteuerventil 3/2 geschlossen monostabil G1/8 VOFX-LT-M32C-MY-G18-SG18-1B2 - Festo 8119587
Das VOFX-LT-M32C-MY-G18-SG18-1B2 schaltet Druckluft als 3/2-Wegeventil (geschlossen, monostabil) und erreicht 50 l/min Normalnenndurchfluss. Kennwerte: -0,9 bis 8 bar Betriebsdruck, Anschluss G1/8 und Baubreite 22 mm. Schaltzeiten 31 ms ein und 46 ms aus.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 50 l/min Normalnenndurchfluss schaltet das Vorsteuerventil VOFX-LT-M32C-MY-G18-SG18-1B2 als 3/2-Wegeventil (geschlossen, monostabil) bei -0,9 bis 8 bar Betriebsdruck. Die direktgesteuerte Ausführung bringt Anschluss G1/8, Baubreite 22 mm und 24 V DC Betriebsspannung mit.
Ihre Vorteile
- Durchfluss: 50 l/min Normalnenndurchfluss bei nur 22 mm Baubreite
- Druckbereich: -0,9 bis 8 bar, auch für Vakuum
- Schaltzeiten: 31 ms ein, 46 ms aus
- Robust: Schutzart IP65, Korrosionsbeständigkeitsklasse 2
- Temperatur: -10 bis 50 °C Umgebung
- Dauerbetrieb: Einschaltdauer 100 %
Einsatz
Das VOFX-LT-M32C-MY-G18-SG18-1B2 eignet sich für einfachwirkende Zylinder, Vakuum- und Ausblasfunktionen oder als Vorsteuerventil. Betriebsmedium für das VOFX-LT-M32C-MY-G18-SG18-1B2: Druckluft nach ISO 8573-1:2010 [7:4:4].
Technische Daten
| Typ | VOFX-LT-M32C-MY-G18-SG18-1B2 |
|---|---|
| Festo-Teilenummer | 8119587 |
| Ventilfunktion | 3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 22 mm |
| Normalnenndurchfluss | 50 l/min |
| Pneumatischer Arbeitsanschluss | G1/8 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | -0,9 bis 8 bar |
| Konstruktiver Aufbau | direktgesteuertes Sitzventil |
| Rückstellart | mechanische Feder |
| Schutzart | IP65 |
| Nennweite | 1,3 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend |
| Steuerart | direkt |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Schaltzeit aus | 46 ms |
| Schaltzeit ein | 31 ms |
| Einschaltdauer | 100% |
| Spulenkennwerte | 24 V DC: 3 W |
| Zulässige Spannungsschwankungen | ± 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Mediumstemperatur | -10 bis 50 °C |
| Umgebungstemperatur | -10 bis 50 °C |
| Produktgewicht | 160 g |
| Elektrischer Anschluss | 3-polig, Form B, Stecker, nach EN 175301-803 |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 2 | G1/8 |
| Pneumatischer Anschluss 3 | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | PA |
| Gewicht (Versand) | 0,15 kg |
| Gewicht | 0,15 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VOFX-LT-M32C-MY-G18-SG18-1B2 |
| EAN | 4052568466022 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1/8 |
| Nennweite DN [mm] | 1,3 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | PA |
| Medium | Druckluft |
| Funktion | 3/2 geschlossen monostabil |
| Durchfluss [l/min] | 50 |
| Bauart | direktgesteuertes Sitzventil |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | G1/8 |
| Temperaturbereich | -10-50 °C |
