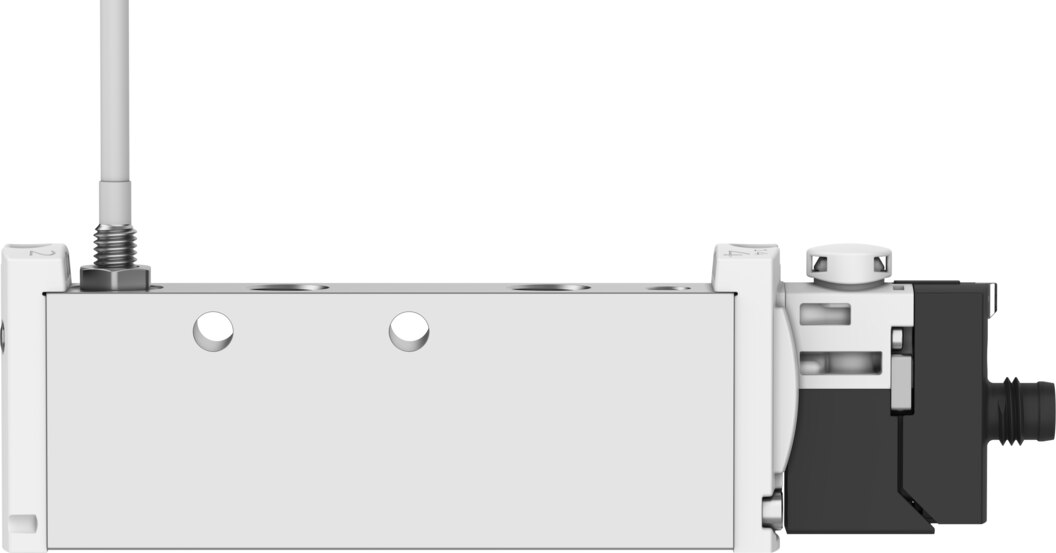

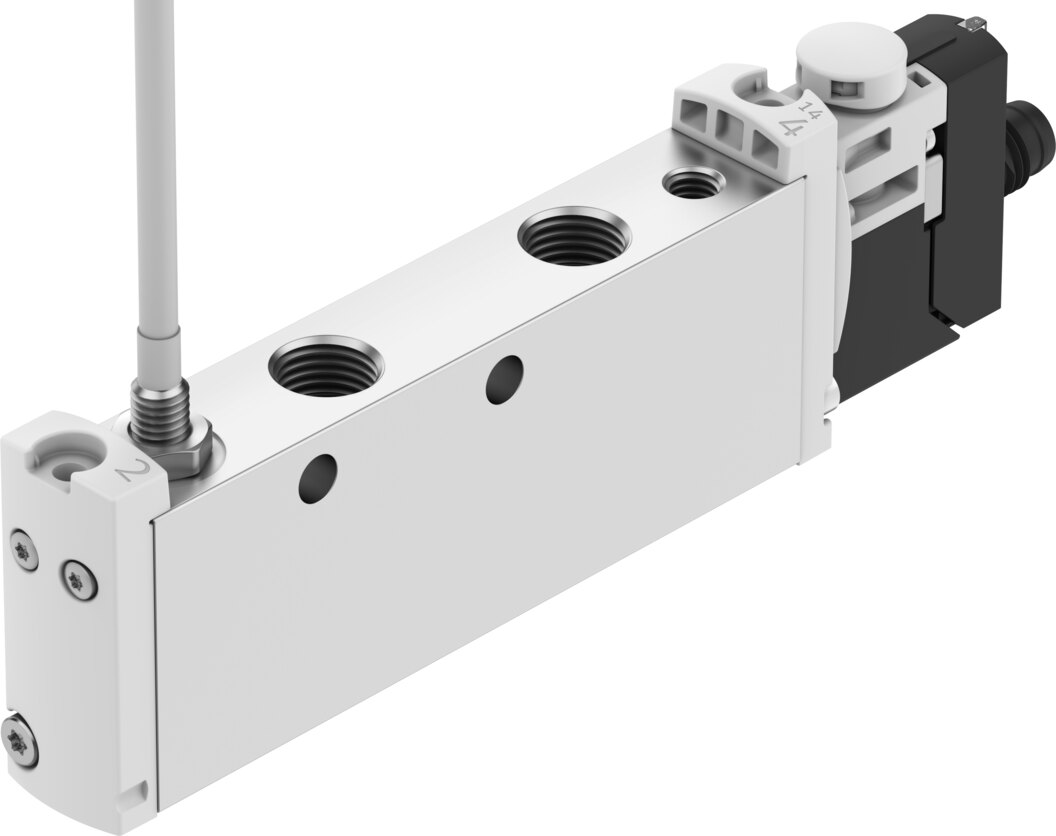

Steuerblock 6/2-Wegeventil, monostabil G1/8 VOFT-L14-M62-MZS-G18-1M8RL-APC - Festo 8219320
Der Festo Steuerblock VOFT-L14-M62-MZS-G18-1M8RL-APC liefert als 6/2-Wegeventil (monostabil) 770 l/min Normalnenndurchfluss. Ausgelegt für 0 bis 10 bar Betriebsdruck, Anschluss G1/8 und Baubreite 14,5 mm. Schaltzeiten 14 ms ein und 65 ms aus.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 770 l/min Normalnenndurchfluss schaltet der Steuerblock VOFT-L14-M62-MZS-G18-1M8RL-APC als 6/2-Wegeventil (monostabil) bei 0 bis 10 bar Betriebsdruck. Ausgelegt mit Anschluss G1/8, Baubreite 14,5 mm und 24 V DC Betriebsspannung.
Vorteile im Überblick
- Durchfluss: 770 l/min Normalnenndurchfluss bei nur 14,5 mm Baubreite
- Druckbereich: 0 bis 10 bar
- Schaltzeiten: 14 ms ein, 65 ms aus
- Robust: Schutzart IP65, Korrosionsbeständigkeitsklasse 2
- Temperatur: -5 bis 50 °C Umgebung
- Dauerbetrieb: Einschaltdauer 100 %
Einsatz
Befestigung: mit Durchgangsbohrung für Schraube M4. Betriebsmedium für den VOFT-L14-M62-MZS-G18-1M8RL-APC: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb nicht möglich.
Technische Daten
| Typ | VOFT-L14-M62-MZS-G18-1M8RL-APC |
|---|---|
| Festo-Teilenummer | 8219320 |

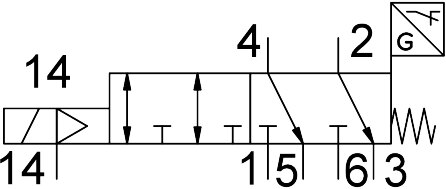

| Ventilfunktion | 6/2-Wegeventil, monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 14,5 mm |
| Nenndurchfluss normalisiert nach ISO 8778 | 830 l/min |
| Normalnenndurchfluss | 770 l/min |
| Pneumatischer Arbeitsanschluss | G1/8 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 0 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Schutzart | IP65 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Abluftfunktion | nicht drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | EN 60947-5-2 |
| Handhilfsbetätigung | verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Strömungsrichtung | nicht reversibel |
| Messprinzip | induktiv |
| Überdeckung | negative Überdeckung |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Verpolungsschutz Sensor | für alle elektrischen Anschlüsse |
| Hinweis zur Zwangsdynamisierung | Aktuelle Informationen zu diesem Thema finden sich im Technischen Report V |
| Schaltstellungsanzeige | LED |
| Signalzustandsanzeige | LED gelb, Ventilansteuerung |
| Schaltstellungsabfrage | Ruhestellung mit Sensor |
| Schaltzustandsanzeige Sensor | LED |
| Steuerdruck | 3,5 bis 8 bar |
| b-Wert | 0,42 |
| C-Wert | 3 l/sbar |
| Schaltzeit aus | 65 ms |
| Schaltzeit ein | 14 ms |
| Ventil - Sensorschaltzeit ein | 11 ms |
| Ventil - Sensorschaltzeit aus | 70 ms |
| Betriebsspannungsbereich DC | 24 V |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 800 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 400 µs |
| Nennbetriebsspannung DC | 24 V |
| Zulässige Spannungsschwankungen | -10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Lagertemperatur | -10 bis 60 °C |
| Mediumstemperatur | -5 bis 50 °C |
| Schalldruckpegel | 64 dB(A) |
| Schutz gegen direktes und indirektes Berühren | PELV |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 bis 50 °C |
| Nenneinsatzhöhe | 1000 m nach VDE 0580 |
| Produktgewicht | 140 g |
| Betriebsspannungsbereich DC Sensor | 10 bis 30 V |
| Kurzschlussfestigkeit Sensor | ja |
| Leerlaufstrom Sensor | 10 mA |
| Max. Ausgangsstrom Sensor | 200 mA |
| Max. Schaltfrequenz Sensor | 5000 Hz |
| Restwelligkeit Sensor | ± 10 % |
| Spannungsfall Sensor | 2 V |
| Elektrischer Anschluss | 3-polig, M8x1 A-codiert nach EN 61076-2-104, Stecker |
| Sensoranschluss | Kabel, 3-polig, 2,5 m |
| Befestigungsart | mit Durchgangsbohrung für Schraube M4 |
| Anschluss Steuerluft 14 | M5 |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 2 | G1/8 |
| Pneumatischer Anschluss 3 | G1/8 |
| Pneumatischer Anschluss 4 | G1/8 |
| Pneumatischer Anschluss 5 | G1/8 |
| Pneumatischer Anschluss 6 | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | FPM, HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kabelmantel | PVC |
| Werkstoff Schrauben | Stahl, chemisch vernickelt |
| Schaltelementfunktion | Öffner |
| Gewicht (Versand) | 0,145 kg |
| Gewicht | 0,145 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VOFT-L14-M62-MZS-G18-1M8RL-APC |
| EAN | 4052568903084 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1/8 |
| Medium | Druckluft |
| Durchfluss [l/min] | 770 |
| Bauart | Kolben-Schieber |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/8 |
