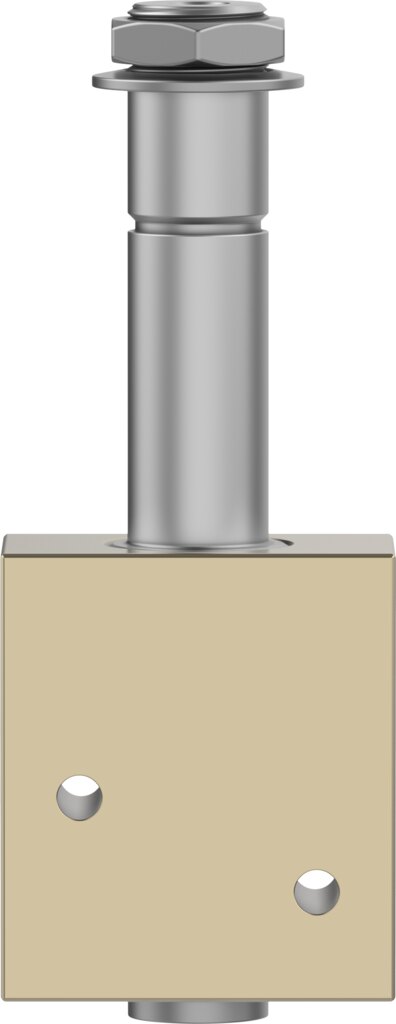

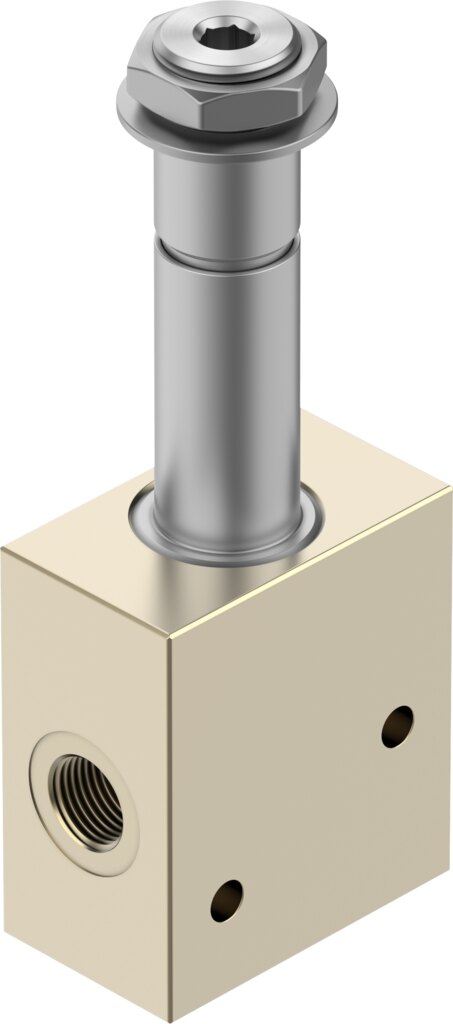

Magnetventil 3/2 geschlossen monostabil G1/4 ATEX VOFD-L50T-M32-MN-G14-10-R16-F10 - Festo 8201899
Das VOFD-L50T-M32-MN-G14-10-R16-F10 schaltet Druckluft als 3/2-Wegeventil (geschlossen, monostabil) und erreicht 493 l/min Normalnenndurchfluss. Kennwerte: 0 bis 10 bar Betriebsdruck, Anschluss G1/4 und Baubreite 51 mm. Für Ex-Bereiche: Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX).
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil VOFD-L50T-M32-MN-G14-10-R16-F10 arbeitet als 3/2-Wegeventil (geschlossen, monostabil) und erreicht 493 l/min Normalnenndurchfluss bei 0 bis 10 bar Betriebsdruck. Weitere Kennwerte: Anschluss G1/4, Baubreite 51 mm und Schutzart IP65.
Vorteile im Überblick
- Durchfluss: 493 l/min Normalnenndurchfluss bei nur 51 mm Baubreite
- Druckbereich: 0 bis 10 bar
- Schaltzeiten: 40 ms ein, 60 ms aus
- Funktionale Sicherheit: Sicheres Entlüften, einsetzbar bis SIL 3
- Explosionsschutz: Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
- Robust: Schutzart IP65, Korrosionsbeständigkeitsklasse 1
Einsatz
Das VOFD-L50T-M32-MN-G14-10-R16-F10 ist für explosionsgefährdete Bereiche ausgelegt: Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX). In sicherheitsgerichteten Steuerungen übernimmt es die Funktion Sicheres Entlüften bis SIL 3. Betriebsmedium für das VOFD-L50T-M32-MN-G14-10-R16-F10: Druckluft nach ISO 8573-1:2010 [7:2:2].
Technische Daten
| Typ | VOFD-L50T-M32-MN-G14-10-R16-F10 |
|---|---|
| Festo-Teilenummer | 8201899 |
| Ventilfunktion | 3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 51 mm |
| Normalnenndurchfluss | 493 l/min |
| Pneumatischer Arbeitsanschluss | G1/4 |
| Betriebsdruck | 0 bis 10 bar |
| Konstruktiver Aufbau | direktgesteuertes Sitzventil |
| Rückstellart | mechanische Feder |
| Schutzart | IP65 |
| Zertifikat ausstellende Stelle | TÜV 968/V 1251.02/24 |
| Nennweite | 5 mm |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | keine |
| Steuerart | direkt |
| Strömungsrichtung | reversibel |
| Sicherheitsfunktion | Sicheres Entlüften |
| Safety Integrity Level (SIL) | bis SIL 3 High Demand mode, bis SIL 3 Low Demand mode |
| Vakuumtauglichkeit | ja |
| b-Wert | 0,25 |
| C-Wert | 2 l/sbar |
| Durchfluss Kv Belüftung | 0,36 m³/h |
| Durchfluss Kv Entlüftung | 0,36 m³/h |
| Normalnenndurchfluss 2-3 | 429 l/min |
| Schaltzeit aus | 60 ms |
| Schaltzeit ein | 40 ms |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:2:2] |
| Erweiterte Umgebungstemperatur | -25 - 60 °C, Low Demand mode |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Mediumstemperatur | -25 bis 60 °C |
| Umgebungstemperatur | -25 bis 60 °C |
| Produktgewicht | 750 g |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Messing |
| Gewicht (Versand) | 0,85 kg |
| Gewicht | 0,85 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VOFD-L50T-M32-MN-G14-10-R16-F10 |
| EAN | 4052568643027 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1/4 |
| Nennweite DN [mm] | 5 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Messing |
| Medium | Druckluft |
| Funktion | 3/2 geschlossen monostabil |
| Durchfluss [l/min] | 493 |
| Bauart | direktgesteuertes Sitzventil |
| Serie | VOFD |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/4 |
