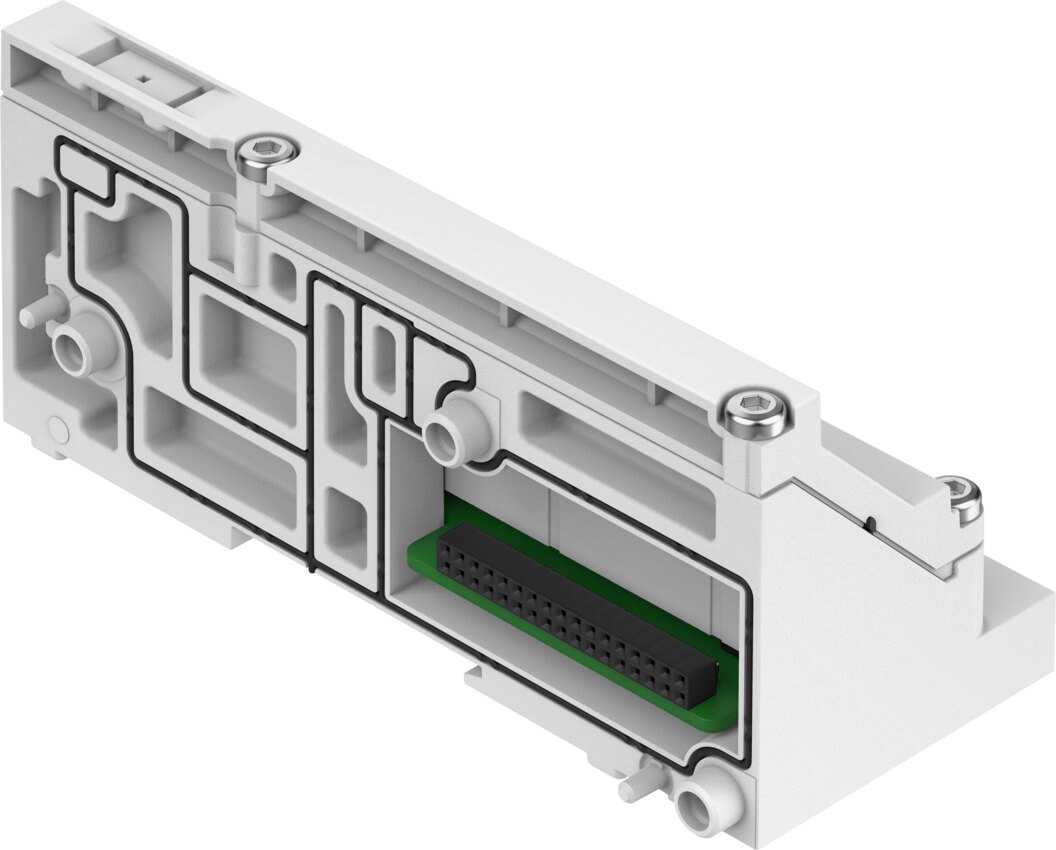

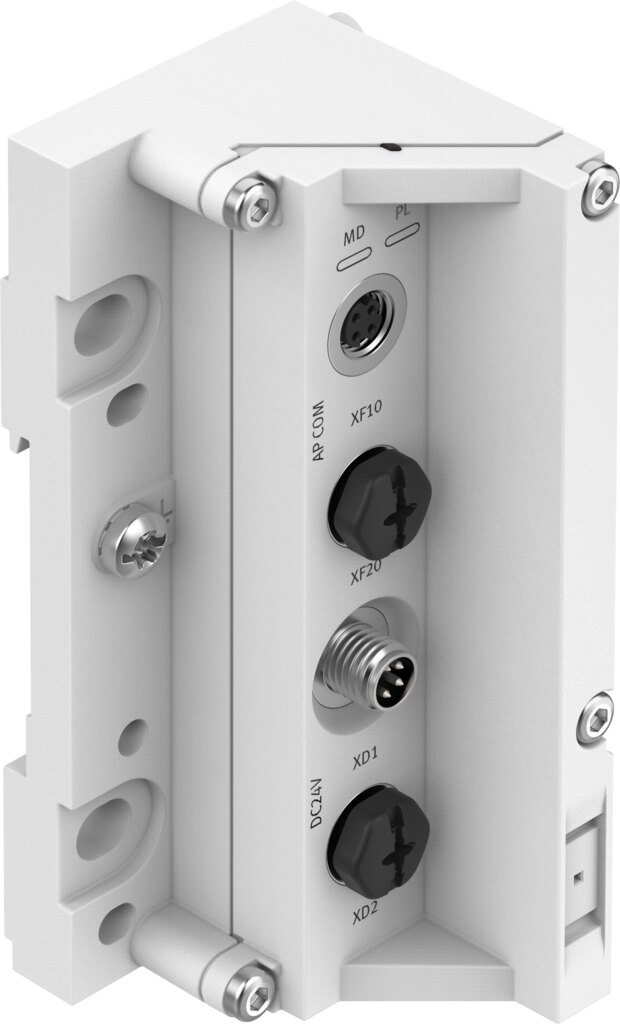

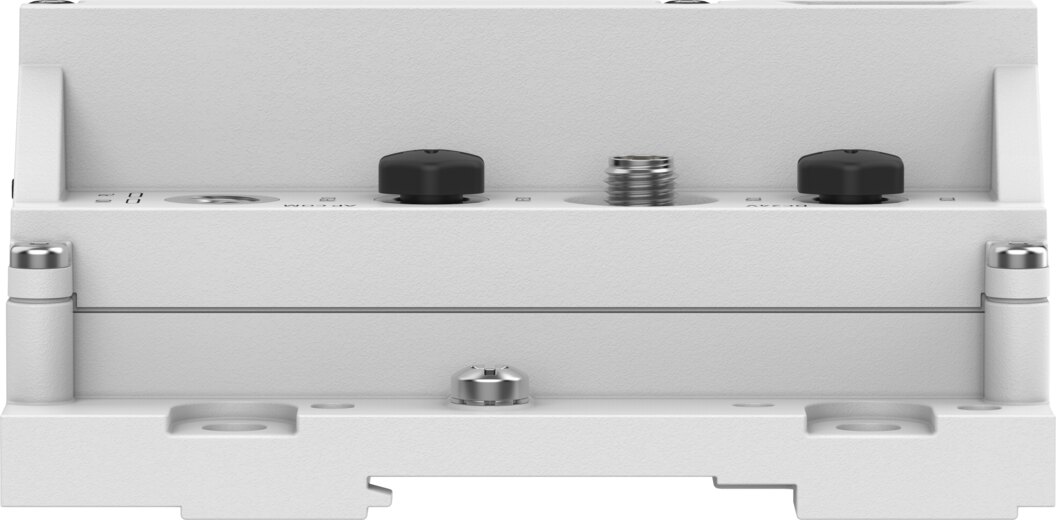

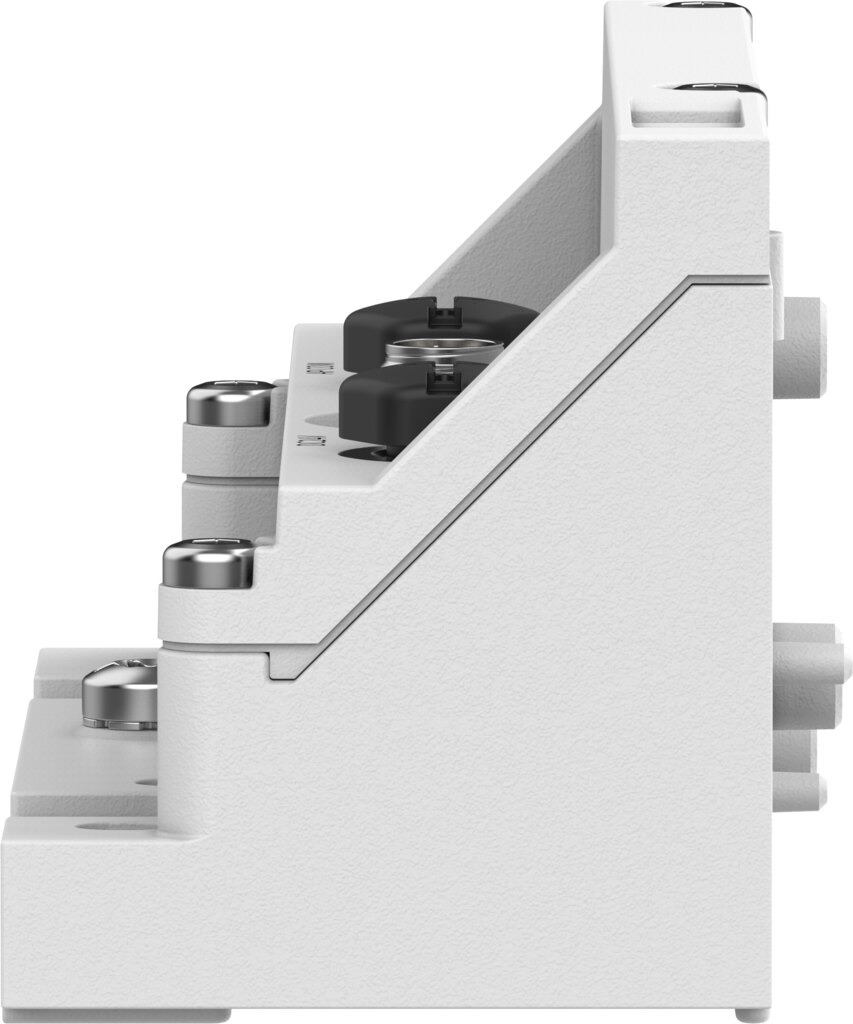

Endplatte VMPAL-EPL-AP - Festo 8087171
Netto
zzgl. MwSt.
197,23 € inkl. 19 % MwSt., zzgl. Versand
165,74 €
Artikel
FES-8087171
Hersteller-Nr.
VMPAL-EPL-AP
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Anschlusslage | oben |
|---|---|
| Verpolungsschutz | ja |
| Diagnose per LED | Diagnose pro Modul, Spannungsversorgung Last |
| Diagnose per interner Kommunikation | Überspannung Elektronik/Sensoren, Unterspannung Elektronik/Sensoren |
| Max. Anzahl Ventilplätze | 32 |
| Ventilinselaufbau | Ventilgrößen mischbar |
| Maximale Anzahl Ventilspulen | 32 |
| Abmessungen B x L x H | 43,1 mm x 107,5 mm x 50,2 mm |
| Absicherung (Kurzschluss) | interne elektronische Sicherung pro Kanal |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typisch 30 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | typisch 15 mA |
| Max. Stromversorgung | 2 x 4 A (externe Sicherung erforderlich) |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Nennbetriebsspannung DC Last | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Potenzialtrennung Ausgänge Kanal - interne Kommunikation | ja |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Zulässige Spannungsschwankungen Last | ± 10 % |
| Spannungsversorgung, Funktion | Elektronik/Sensoren und Last kommend |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsweiterleitung, Funktion | Elektronik/Sensoren und Last gehend |
| Spannungsweiterleitung, Anschlussart | Dose |
| Spannungsweiterleitung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsweiterleitung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV, nach UK RoHS Vorschriften |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Lagertemperatur | -40 ... 70 °C |
| Relative Luftfeuchtigkeit | 5 - 95 %, nicht kondensierend |
| Schutz gegen direktes und indirektes Berühren | PELV, SELV |
| Schutzart | IP65, IP67 |
| Hinweis zur Schutzart | in montiertem Zustand, ungenutzte Anschlüsse verschlossen |
| Umgebungstemperatur | -5 ... 50 °C |
| Nenneinsatzhöhe | <= 2000 m NHN |
| Max. Anziehdrehmoment | 1,7 Nm |
| Produktgewicht | 194 g |
| Max. Leitungslänge | 50 m Systemkommunikation |
| Kommunikations-Schnittstelle, Funktion | Systemkommunikation XF10 IN / XF20 OUT |
| Kommunikations-Schnittstelle, Anschlussart | 2x Dose |
| Kommunikations-Schnittstelle, Anschlusstechnik | M8x1, D-codiert nach EN 61076-2-114 |
| Kommunikations-Schnittstelle, Anzahl Pole/Adern | 4 |
| Kommunikations-Schnittstelle, Protokoll | AP-COM |
| Kommunikations-Schnittstelle, Schirmung | ja |
| Befestigungsart | Zuganker |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium-Druckguss, lackiert, PA-verstärkt |
| Werkstoff Gewindehülse | Messing vernickelt |
| Gewicht | 0,21 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VMPAL-EPL-AP |
| EAN | 4052568459352 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
