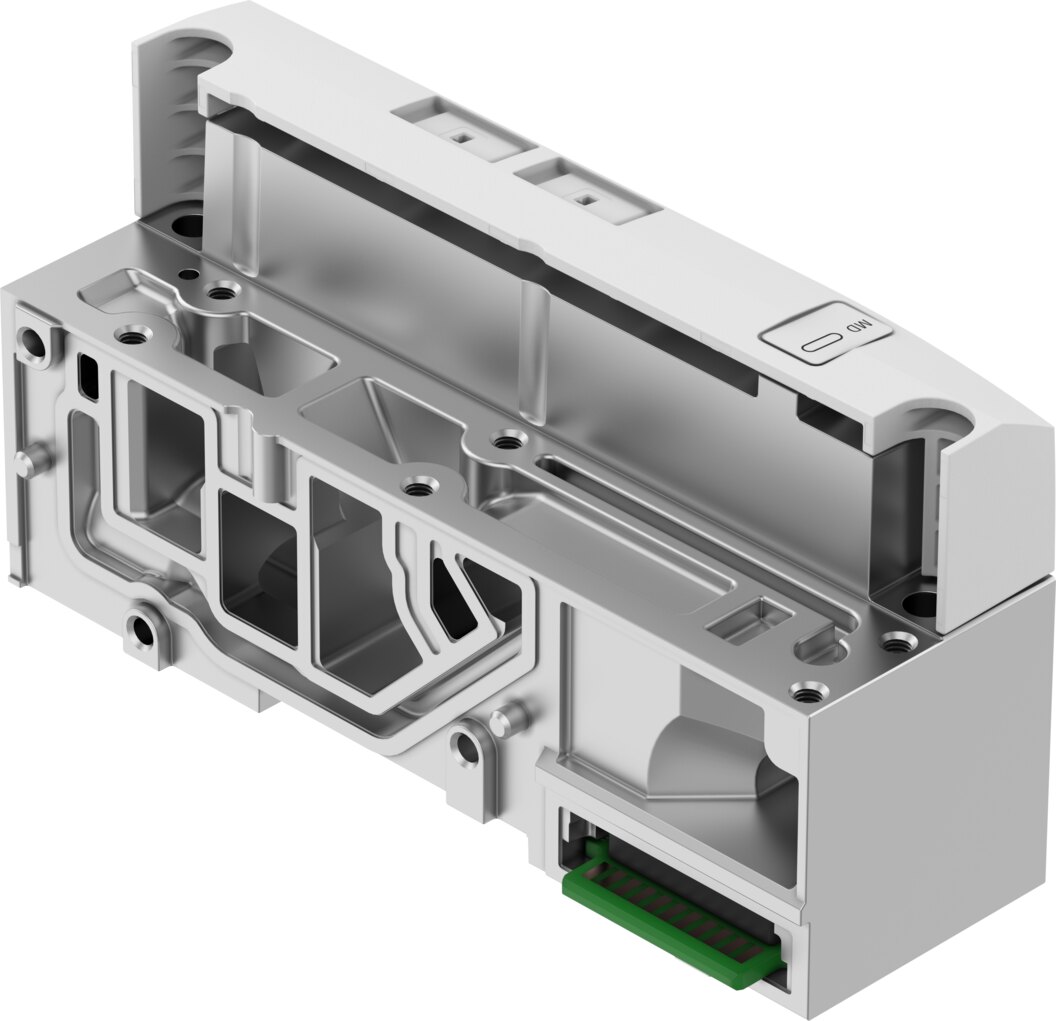

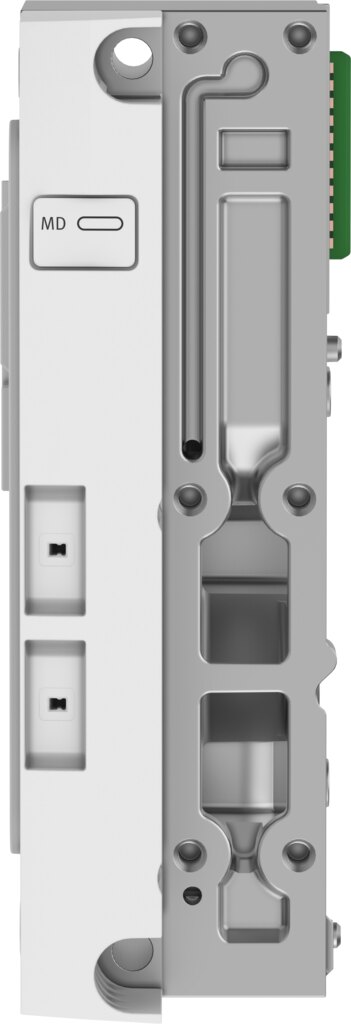

Pneumatik-Anschaltung für Ventilinsel VMPA, Anschluss G1/4, 24 V DC, IP65 VMPA-AP-EPL-G - Festo 8137156

Festo ✓ Originalprodukt Neuware

Die Pneumatik-Anschaltung VMPA-AP-EPL-G ist ein Originalteil von Festo für Ventilinseln der Baureihe VMPA. Laut Datenblatt: Versorgungsanschluss 1 G1/4, Nennbetriebsspannung 24 V DC und Netzausfallüberbrückung 10 ms. Außerdem: Verpolungsschutz und interne Zykluszeit 1 ms.

Netto
149,76 €
zzgl. MwSt.
178,21 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8137156
Hersteller-Nr. VMPA-AP-EPL-G
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Pneumatik-Anschaltung VMPA-AP-EPL-G ist ein Originalteil von Festo für Ventilinseln der Baureihe VMPA. Im Vordergrund stehen Versorgungsanschluss 1 G1/4 und Nennbetriebsspannung 24 V DC.

Vorteile

  • Versorgungsanschluss 1 G1/4
  • Nennbetriebsspannung 24 V DC
  • Netzausfallüberbrückung 10 ms
  • Verpolungsschutz integriert
  • Interne Zykluszeit 1 ms
  • Schutzart IP65/IP67 für die Montage direkt an der Maschine

Einsatz

Gebraucht wird VMPA-AP-EPL-G beim Neuaufbau ebenso wie beim Umbau bestehender Ventilinseln der Baureihe VMPA.

Technische Daten

TypVMPA-AP-EPL-G
Festo-Teilenummer8137156
BaureiheVMPA
Breite34,1 mm
Länge107,3 mm
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Hinweis zur SchwingfestigkeitSG2 auf Wandmontage
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Hinweis zur SchockfestigkeitSG2 auf Wandmontage
Anschaltung VentilinselnTyp 32, MPA-FB-AP-VI
Verpolungsschutzja
Hinweis zum VerpolungsschutzEigenschutz
Einbaulagebeliebig, auf H-Schiene: waagrecht
Diagnose per LEDDiagnose pro Modul
Diagnose per interner KommunikationKommunikationsfehler, Überspannung Elektronik/Sensoren, Unterspannung Elektronik/Sensoren
Integrierte FunktionFlächenschalldämpfer, gefasste Abluft
Steuerluftversorgungintern
Modulcode (hex/dez)0x3052/12370d
Interne Zykluszeit1 ms
Abmessungen B x L x H34,1 mm x 107,3 mm x 55,1 mm
Absicherung (Kurzschluss)zusätzlich Schmelzsicherung
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensorentypisch 35 mA
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Nennbetriebsspannung DC Elektronik/Sensoren24 V
Nennbetriebsspannung DC Last24 V
Netzausfallüberbrückung10 ms
Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventileja
Verschmutzungsgrad2
Zulässige Spannungsschwankungen Elektronik/Sensoren± 25 %
Zulässige Spannungsschwankungen Last± 25 %
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %, nicht kondensierend
SchutzartIP65, IP67
Hinweis zur Schutzartin montiertem Zustand
SchutzklasseIII
ÜberspannungskategorieII
Umgebungstemperatur-20 bis 50 °C
Hinweis zur UmgebungstemperaturUmgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Nenneinsatzhöhe≤ 2000 m ASL (> 79,5 kPa)
Max. Aufstellhöhe3500 m
Hinweis zur max. Aufstellhöhe> 2000 m ASL (< 79,5 kPa), Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Produktgewicht207 g
Elektrische AnsteuerungAP-Schnittstelle
Kommunikations-Schnittstelle, ProtokollAP
Befestigungsartmit Durchgangsbohrung für Schraube M4
Anschluss Steuerluft 12/14M7
Pneumatischer Anschluss 1G1/4
Werkstoff-HinweisRoHS konform
Werkstoff DeckelPBT-verstärkt
Werkstoff DichtungenPU-Schaum
Werkstoff GehäuseAluminium-Druckguss
Werkstoff SchraubenStahl, verzinkt
HerstellerFesto
Hersteller-Nr.VMPA-AP-EPL-G
EAN4052568637767
Zolltarifnummer85389099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GehäusewerkstoffAluminium-Druckguss
Betriebsspannung24 V DC
SerieVMPA
Temperaturbereich-20-50 °C
Temperatur (max.)50
