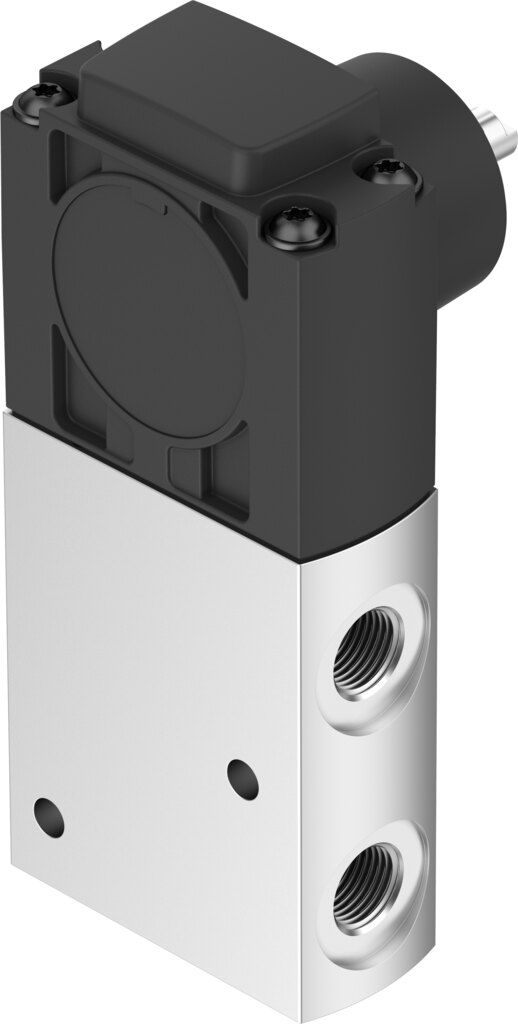

Schwenkhebelventil 3/2-Wege monostabil, 1/8 NPT, 750 l/min, bis 10 bar VMEF-VLT-M32-M-N18 - Festo 8048987

Festo ✓ Originalprodukt Neuware

Für das Erfassen von Endlagen an bewegten Maschinenteilen liefert Festo das Schwenkhebelventil VMEF-VLT-M32-M-N18 mit monostabiler 3/2-Wege-Funktion. Kennwerte: 750 l/min Normalnenndurchfluss, Anschluss 1/8 NPT und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm. Betätigungsmoment 1,2 Nm.

Netto
65,75 €
zzgl. MwSt.
78,24 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8048987
Hersteller-Nr. VMEF-VLT-M32-M-N18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 750 l/min Normalnenndurchfluss und bis 10 bar Betriebsdruck schaltet das Schwenkhebelventil VMEF-VLT-M32-M-N18 die Druckluft direkt, ohne Vorsteuerung. Ausgeführt ist das Schwenkhebelventil als monostabiles 3/2-Wege-Ventil.

Ihre Vorteile

  • 750 l/min Normalnenndurchfluss über Nennweite 5,6 mm.
  • Für Vakuum und Überdruck: Betriebsdruck -0,95 bis 10 bar.
  • Anschluss 1/8 NPT an allen 3 Ventilanschlüssen.
  • Betätigungsmoment 1,2 Nm.
  • Korrosionsbeständigkeitsklasse KBK 1.
  • Maximale Schaltfrequenz 2,5 Hz.

Einsatz

Typische Aufgaben für das VMEF-VLT-M32-M-N18: das Erfassen von Endlagen an bewegten Maschinenteilen. Montiert wird das VMEF-VLT-M32-M-N18 über Durchgangsbohrungen. Geölter Betrieb ist beim VMEF-VLT-M32-M-N18 möglich, danach aber dauerhaft erforderlich.

Technische Daten

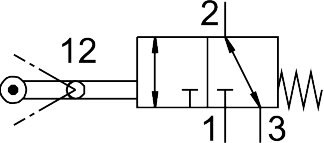

Ventilfunktion3/2 monostabil
Betätigungsartmechanisch
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)750 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauSchwenkantrieb, Teller-Sitz
Rückstellartmechanische Feder
Nennweite5,6 mm
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
ÜberdeckungNullüberdeckung
Maximale Betätigungsgeschwindigkeit bei seitlicher Betätigung1 m/s
Maximale Schaltfrequenz2,5 Hz
Nockenwinkel45°
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Hinweis zur UmgebungstemperaturWärmeeinfluss auf Verschleiß
Betätigungsmoment1,2 Nm
Produktgewicht178 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Gewicht0,22 kg
HerstellerFesto
Hersteller-Nr.VMEF-VLT-M32-M-N18
EAN4052568646974
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeNPT 1/8
Nennweite DN [mm]5,6
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion3/2 monostabil
Durchfluss [l/min]750
SerieVMEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
