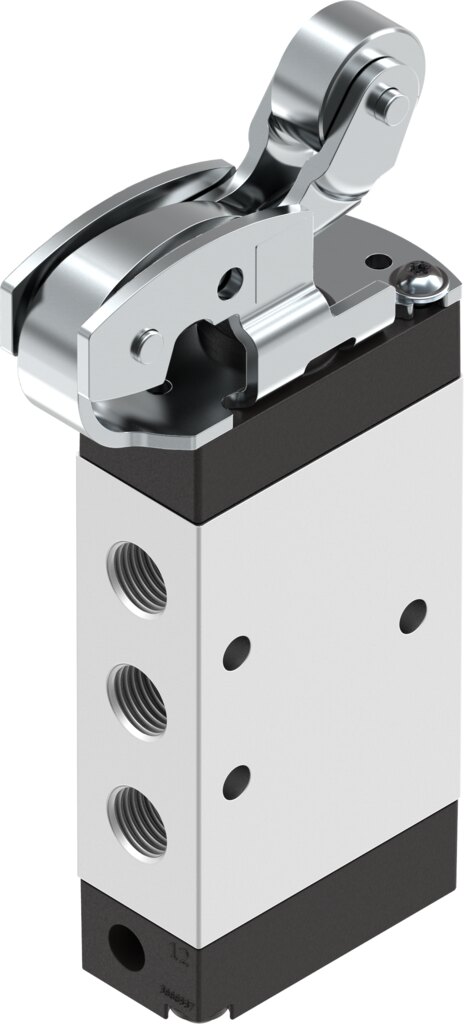

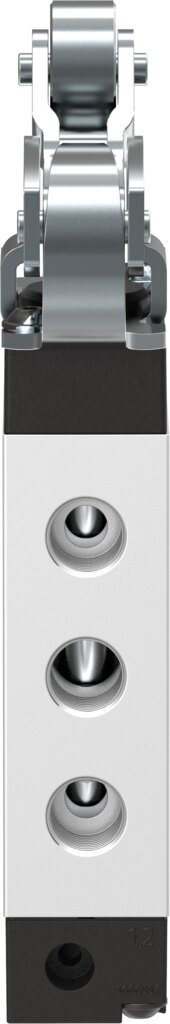

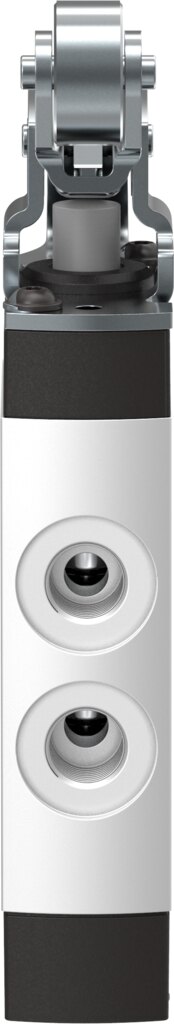

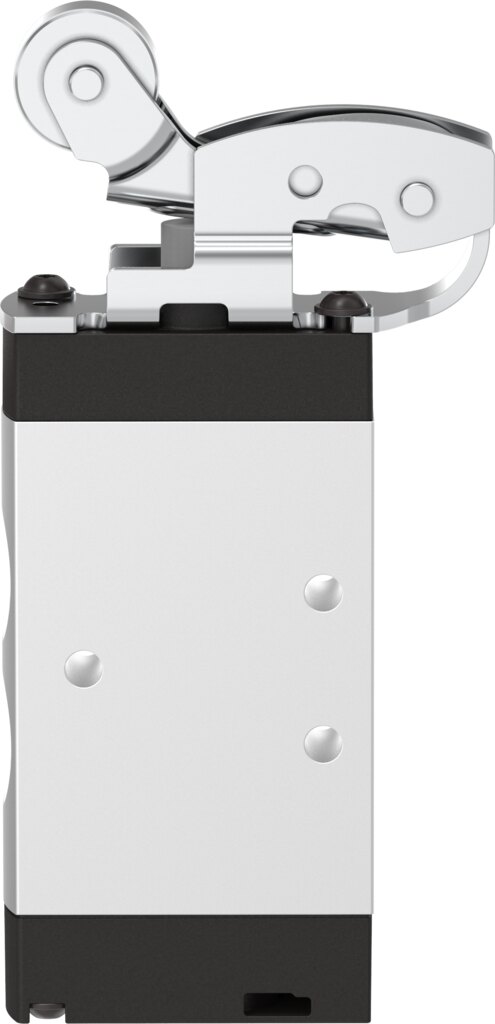

Rollenhebelventil 5/2-Wege monostabil, 1/8 NPT, 750 l/min, bis 10 bar VMEF-R-M52-M-N18 - Festo 8047097

Festo ✓ Originalprodukt Neuware

Für die Positionsabfrage an Nocken, Schlitten und Kurvenbahnen liefert Festo das Rollenhebelventil VMEF-R-M52-M-N18 mit monostabiler 5/2-Wege-Funktion. Ausgelegt für 750 l/min Normalnenndurchfluss, Anschluss 1/8 NPT und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm. Betätigungskraft 38 N.

Netto
99,59 €
zzgl. MwSt.
118,51 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8047097
Hersteller-Nr. VMEF-R-M52-M-N18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

750 l/min Normalnenndurchfluss bei maximal 10 bar Betriebsdruck: so leistungsfähig arbeitet das Rollenhebelventil VMEF-R-M52-M-N18. Ausgeführt ist das Rollenhebelventil als monostabiles 5/2-Wege-Ventil.

Das spricht dafür

  • 750 l/min Normalnenndurchfluss über Nennweite 5,2 mm.
  • Schaltet Vakuum ab -0,95 bar ebenso wie Überdruck bis 10 bar.
  • Gewinde 1/8 NPT für den direkten Anschluss der Verschraubungen.
  • Betätigungskraft 38 N.
  • ATEX-Zonen 1, 2, 21 und 22 laut Herstellerangabe für den VMEF-R-M52-M-N18.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Im Einsatz übernimmt das VMEF-R-M52-M-N18 vor allem die Positionsabfrage an Nocken, Schlitten und Kurvenbahnen. Das VMEF-R-M52-M-N18 wird über Durchgangsbohrungen befestigt. Geölter Betrieb ist beim VMEF-R-M52-M-N18 möglich, danach aber dauerhaft erforderlich. Hinweis des Herstellers: Einklemmgefahr an der Betätigung.

Technische Daten

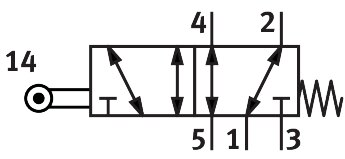

Ventilfunktion5/2 monostabil
Betätigungsartmechanisch
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)750 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauKolben-Schieber, Rollenhebel
Rückstellartmechanische Feder
Maximale Hub-Grenze (hart)11,6 mm
Nennweite5,2 mm
AnwendungshinweisEinklemmgefahr
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Maximale Betätigungsgeschwindigkeit bei seitlicher Betätigung1,4 m/s
Maximale Schaltfrequenz3 Hz
Nockenwinkel30°
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Hinweis zur UmgebungstemperaturWärmeeinfluss auf Verschleiß
Betätigungskraft38 N
Produktgewicht240 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Pneumatischer Anschluss 41/8 NPT
Pneumatischer Anschluss 51/8 NPT
Werkstoff-HinweisRoHS-konform
Werkstoff BetätigungsaufsatzStahl verzinkt
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Gewicht0,24 kg
HerstellerFesto
Hersteller-Nr.VMEF-R-M52-M-N18
EAN4052568435165
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeNPT 1/8
Nennweite DN [mm]5,2
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]750
BauartKolben-Schieber, Rollenhebel
SerieVMEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
