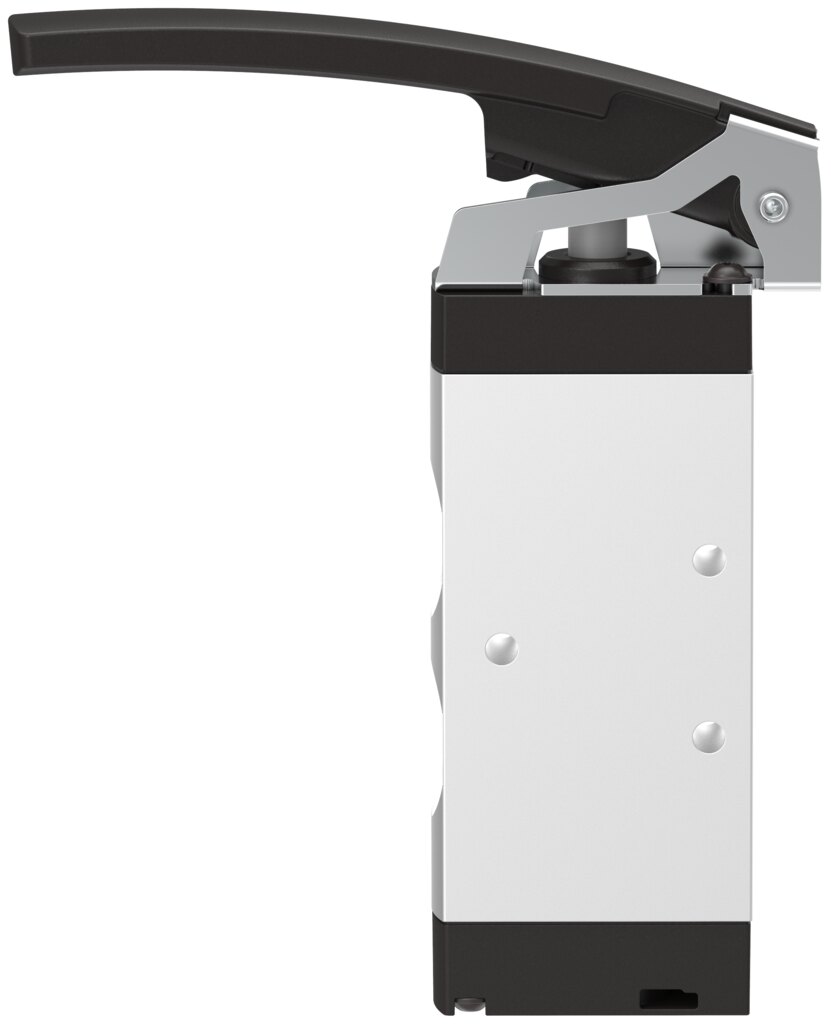

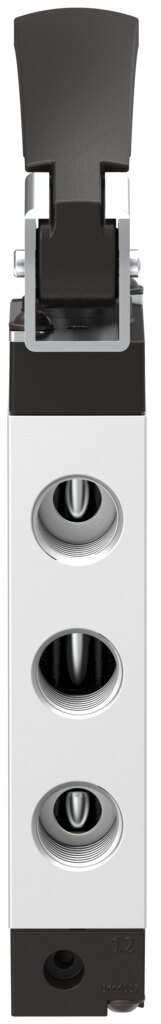

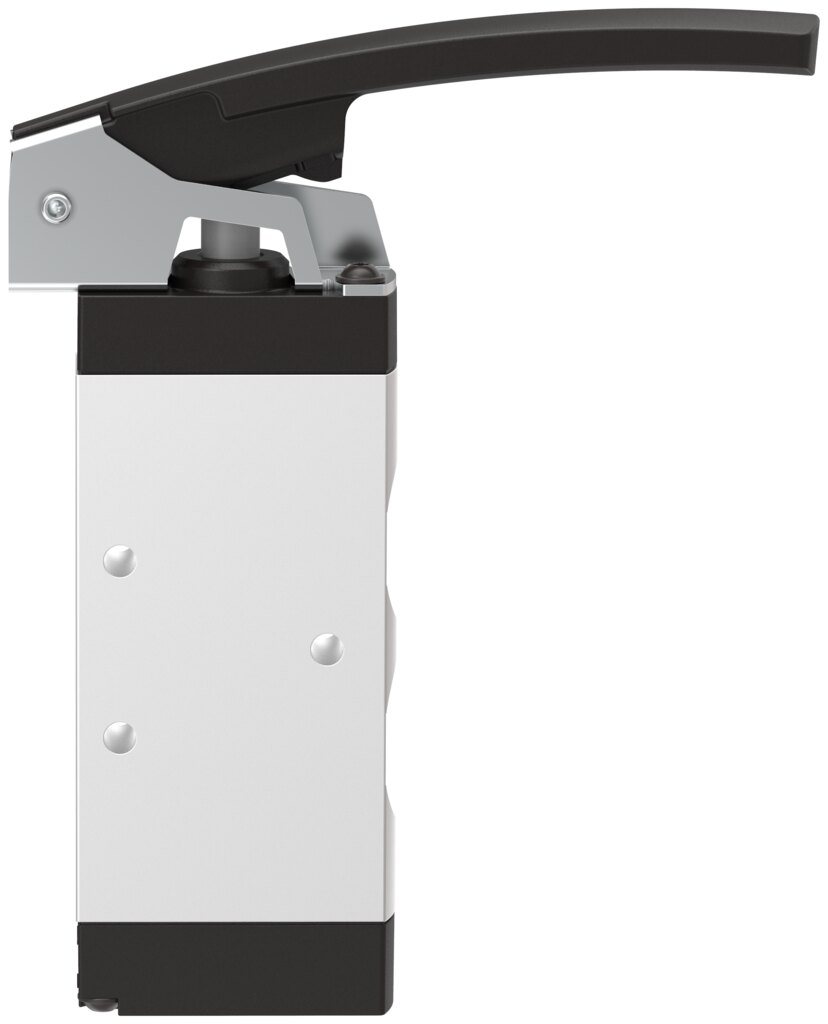

Tasthebelventil 5/2-Wege monostabil, 1/4 NPT, 1200 l/min, bis 10 bar VHEF-L-M52-E-N14 - Festo 4500006

Festo ✓ Originalprodukt Neuware

Das Tasthebelventil VHEF-L-M52-E-N14 von Festo ist für manuelle Steuerbefehle an Maschinen und Vorrichtungen ausgelegt und schaltet als monostabiles 5/2-Wege-Ventil. Kennwerte: 1200 l/min Normalnenndurchfluss, Anschluss 1/4 NPT und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm.

Netto
128,04 €
zzgl. MwSt.
152,37 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-4500006
Hersteller-Nr. VHEF-L-M52-E-N14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Tasthebelventil VHEF-L-M52-E-N14 schaltet bis 10 bar und lässt dabei 1200 l/min Normalnenndurchfluss durch. Ausgeführt ist das Tasthebelventil als monostabiles 5/2-Wege-Ventil.

Ihre Vorteile

  • Normalnenndurchfluss 1200 l/min bei Nennweite 7 mm.
  • Betriebsdruck -0,95 bis 10 bar, also auch für Vakuumkreise am Anschluss 1/4 NPT.
  • Gewinde 1/4 NPT für den direkten Anschluss der Verschraubungen.
  • Schaltet mit 14 N Betätigungskraft.
  • ATEX-Zonen 1, 2, 21 und 22 laut Herstellerangabe für den VHEF-L-M52-E-N14.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Typische Aufgaben für das VHEF-L-M52-E-N14: manuelle Steuerbefehle an Maschinen und Vorrichtungen. Montiert wird das VHEF-L-M52-E-N14 über Durchgangsbohrungen. Ölfreie Druckluft genügt, geölte ist zulässig, verlangt dann aber dauerhaft Öl am VHEF-L-M52-E-N14. Laut Hersteller nur von Hand betätigen.

Technische Daten

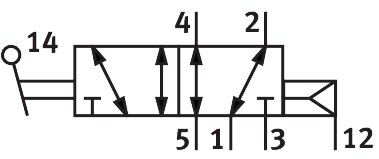

Ventilfunktion5/2 monostabil
Betätigungsartmanuell
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)1200 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartpneumatische Feder
Nennweite7 mm
Abluftfunktiondrosselbar
Anwendungshinweisnur von Hand betätigen
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Maximale Schaltfrequenz0,5 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungskraft14 N
Produktgewicht217 g
Befestigungsartmit Durchgangsbohrung
Anschluss Steuerluft 12/14M5
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 41/4 NPT
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff HebelPA-verstärkt
HerstellerFesto
Hersteller-Nr.VHEF-L-M52-E-N14
EAN4052568418489
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeNPT 1/4
Nennweite DN [mm]7
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]1200
BauartKolben-Schieber
SerieVHEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
