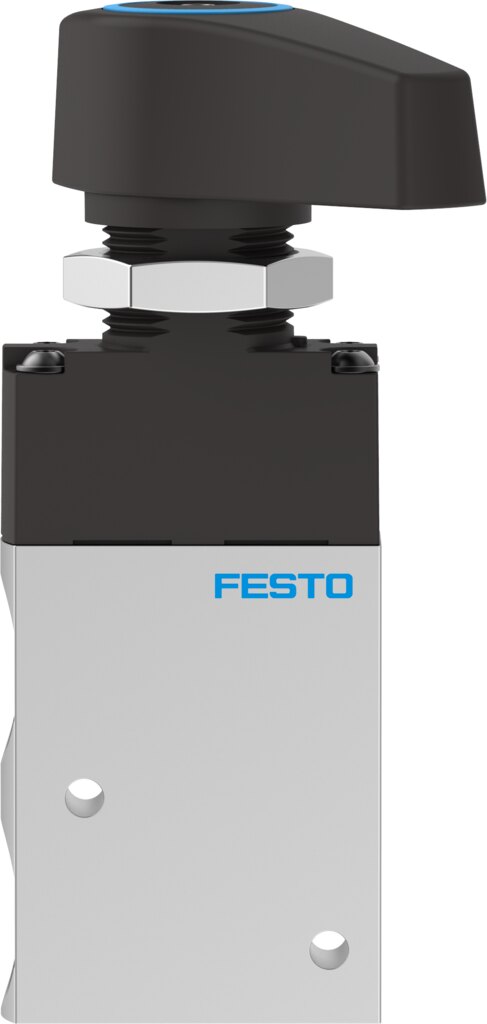

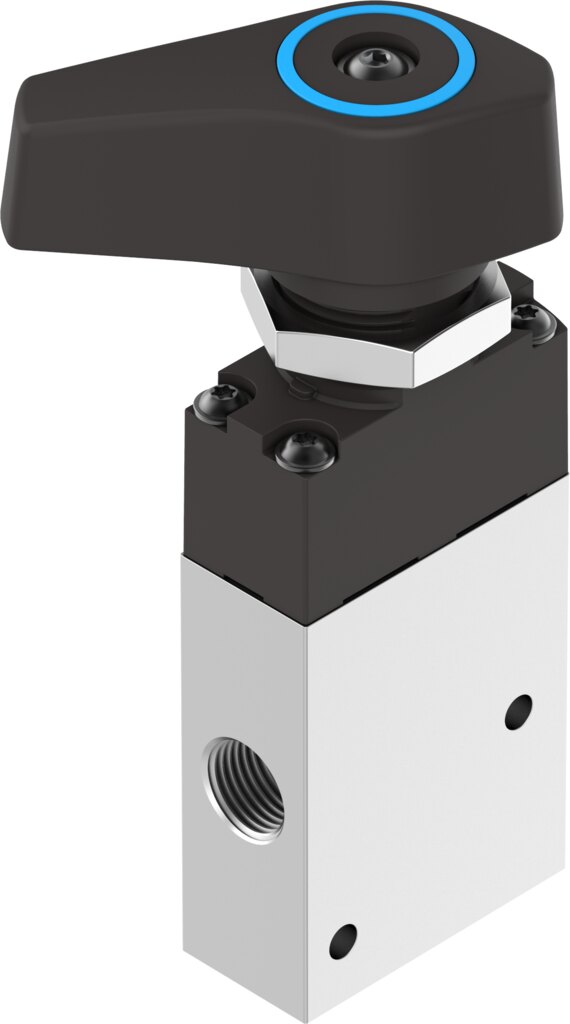

Wahlschalterventil 3/2-Wege offen/geschlossen, G1/4, 870 l/min VHEF-ET-M32-M-G14 - Festo 8080967

Festo ✓ Originalprodukt Neuware

Für die direkte Handbedienung pneumatischer Steuerungen liefert Festo das Wahlschalterventil VHEF-ET-M32-M-G14 mit 3/2-Wege-Funktion (offen/geschlossen, monostabil). Kennwerte: 870 l/min Normalnenndurchfluss, Anschluss G1/4 und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm.

Netto
76,82 €
zzgl. MwSt.
91,42 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8080967
Hersteller-Nr. VHEF-ET-M32-M-G14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

870 l/min Normalnenndurchfluss bei maximal 10 bar Betriebsdruck: so leistungsfähig arbeitet das Wahlschalterventil VHEF-ET-M32-M-G14. Es arbeitet als 3/2-Wege-Ventil (offen/geschlossen, monostabil).

Vorteile

  • Normalnenndurchfluss 870 l/min bei Nennweite 6 mm.
  • Schaltet Vakuum ab -0,95 bar ebenso wie Überdruck bis 10 bar.
  • Gewinde G1/4 für den direkten Anschluss der Verschraubungen.
  • Betätigungsmoment 0,4 Nm.
  • ATEX-Zonen 1, 2, 21 und 22 laut Herstellerangabe für den VHEF-ET-M32-M-G14.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Das VHEF-ET-M32-M-G14 ist die passende Wahl für die direkte Handbedienung pneumatischer Steuerungen. Montiert wird das VHEF-ET-M32-M-G14 über Durchgangsbohrungen. Ölfreie Druckluft genügt, geölte ist zulässig, verlangt dann aber dauerhaft Öl am VHEF-ET-M32-M-G14. Laut Hersteller nur von Hand betätigen.

Technische Daten

Ventilfunktion3/2 offen/geschlossen monostabil
Betätigungsartmanuell
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)870 l/min
Pneumatischer ArbeitsanschlussG1/4
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Nennweite6 mm
Abluftfunktiondrosselbar
Anwendungshinweisnur von Hand betätigen
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
ÜberdeckungNullüberdeckung
Maximale Schaltfrequenz0,5 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungsmoment0,4 Nm
Maximale Kraft auf die Betätigung200 N
Maximale Querkraft auf die Betätigung200 N
Produktgewicht200 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Pneumatischer Anschluss 3G1/4
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff HebelPA-verstärkt
Gewicht0,22 kg
HerstellerFesto
Hersteller-Nr.VHEF-ET-M32-M-G14
EAN4052568454128
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeG 1/4
Nennweite DN [mm]6
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion3/2 offen/geschlossen monostabil
Durchfluss [l/min]870
BauartTeller-Sitz
SerieVHEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
