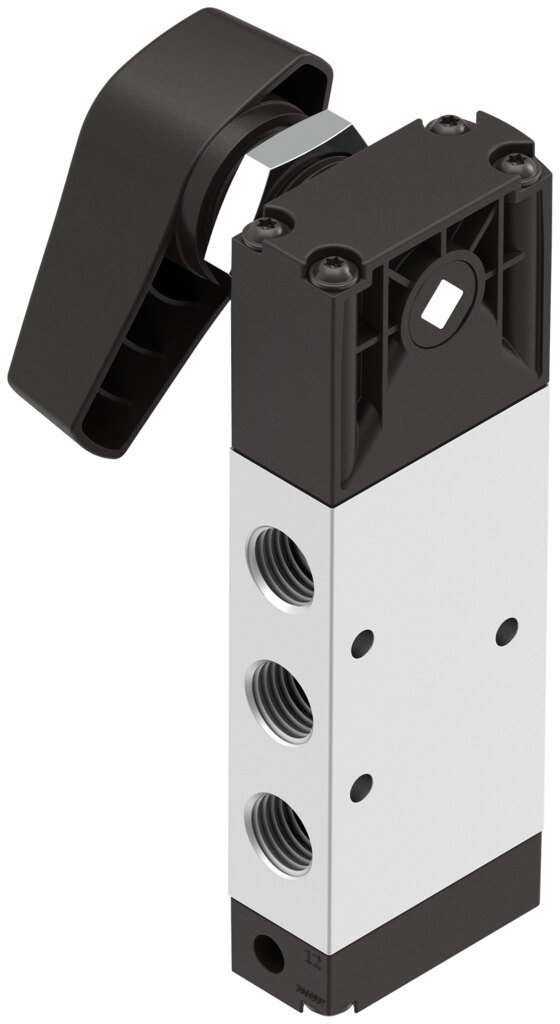

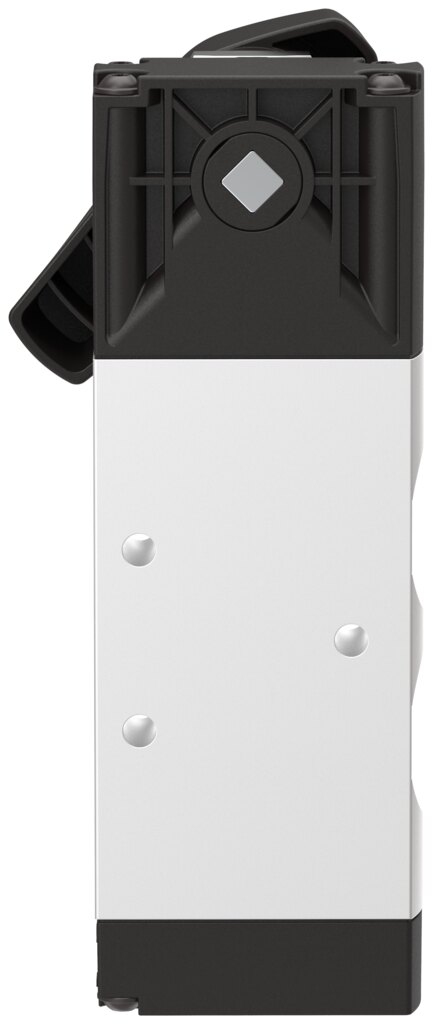

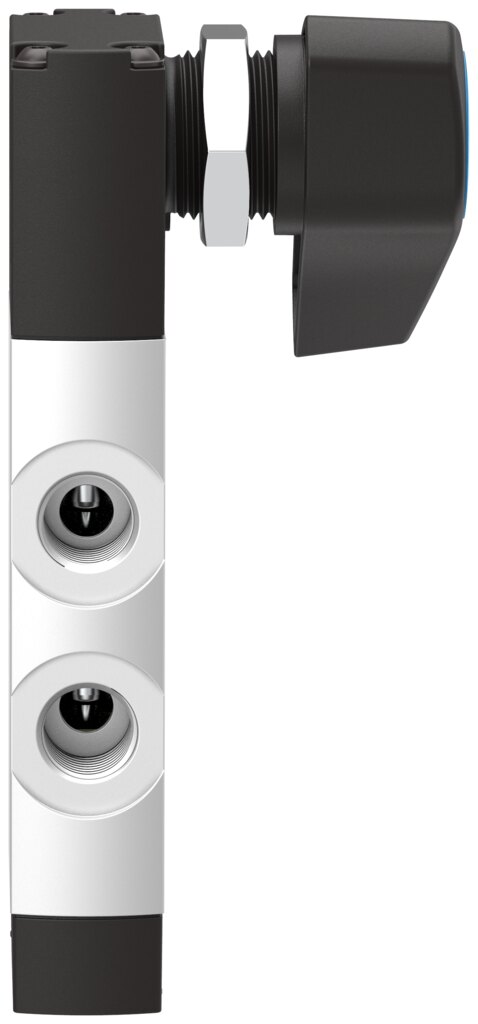

Wahlschalterventil 1/4 NPT, 900 l/min, bis 10 bar VHEF-ES-P53E-M-N14 - Festo 4414813

Festo ✓ Originalprodukt Neuware

Das Wahlschalterventil VHEF-ES-P53E-M-N14 von Festo arbeitet mit 5/3-Wege-Funktion und entlüfteter Mittelstellung und eignet sich für das Steuern von Zylindern und Antrieben von Hand. Ausgelegt für 900 l/min Normalnenndurchfluss, Anschluss 1/4 NPT und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm.

Netto
132,19 €
zzgl. MwSt.
157,31 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-4414813
Hersteller-Nr. VHEF-ES-P53E-M-N14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

900 l/min Normalnenndurchfluss bei maximal 10 bar Betriebsdruck: so leistungsfähig arbeitet das Wahlschalterventil VHEF-ES-P53E-M-N14. Es arbeitet als 5/3-Wege-Ventil mit entlüfteter Mittelstellung.

Ihre Vorteile

  • Normalnenndurchfluss 900 l/min bei Nennweite 7 mm.
  • Für Vakuum und Überdruck: Betriebsdruck -0,95 bis 10 bar.
  • Gewinde 1/4 NPT für den direkten Anschluss der Verschraubungen.
  • Betätigungsmoment 0,7 Nm.
  • ATEX-Zonen 1, 2, 21 und 22 laut Herstellerangabe für den VHEF-ES-P53E-M-N14.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Im Einsatz übernimmt das VHEF-ES-P53E-M-N14 vor allem das Steuern von Zylindern und Antrieben von Hand. Das VHEF-ES-P53E-M-N14 wird über Durchgangsbohrungen befestigt. Geölter Betrieb ist beim VHEF-ES-P53E-M-N14 möglich, danach aber dauerhaft erforderlich. Laut Hersteller nur von Hand betätigen.

Technische Daten

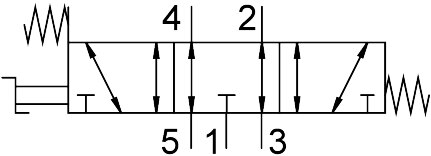

Ventilfunktion5/3 entlüftet
Betätigungsartmanuell
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)900 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Nennweite7 mm
Abluftfunktiondrosselbar
Anwendungshinweisnur von Hand betätigen
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Maximale Schaltfrequenz0,5 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungsmoment0,7 Nm
Maximale Kraft auf die Betätigung200 N
Maximale Querkraft auf die Betätigung200 N
Produktgewicht268 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 41/4 NPT
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff HebelPA-verstärkt
HerstellerFesto
Hersteller-Nr.VHEF-ES-P53E-M-N14
EAN4052568418199
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeNPT 1/4
Nennweite DN [mm]7
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion5/3 entlüftet
Durchfluss [l/min]900
BauartKolben-Schieber
SerieVHEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
