Drossel-Rückschlagventil für Abluft, QS-6, 240 l/min VFOF-CE-BAH-Q6-Q6 - Festo 8193267

Festo ✓ Originalprodukt Neuware

VFOF-CE-BAH-Q6-Q6 drosselt die Abluft eines Zylinders und legt so dessen Geschwindigkeit fest. Im Überblick: Anschluss QS-6, Nenndurchfluss in Drosselrichtung 240 l/min, Betriebsdruck 10 bar, Steuerdruck 2 bis 10 bar. Gehäuse aus PBT, Dichtungen aus NBR, Umgebungstemperatur -10 bis 60 °C.

Netto
79,37 €
zzgl. MwSt.
94,45 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8193267
Hersteller-Nr. VFOF-CE-BAH-Q6-Q6
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

240 l/min Normalnenndurchfluss in Drosselrichtung: VFOF-CE-BAH-Q6-Q6 drosselt die Abluft eines Zylinders und legt so dessen Geschwindigkeit fest. Die Rückströmung läuft mit 400 bis 460 l/min frei über das Rückschlagventil. Ein gesteuertes Rückschlagventil ist zusätzlich integriert.

Vorteile

  • Durchfluss: Normalnenndurchfluss in Drosselrichtung 240 l/min, in Rückschlagrichtung 400 bis 460 l/min
  • Druckbereich: 10 bar Betriebsdruck, Steuerdruck 2 bis 10 bar
  • Anschlüsse: QS-6, Steuerluft 21: QS-6
  • Schaltzeiten: ein 6 ms, aus 9 ms
  • Lackverträglichkeit: LABS-Konformität VDMA24364-B1/B2-L
  • Explosionsschutz: Zone 2 (ATEX), Zone 22 (ATEX)

Einsatz

Üblich ist der Einbau direkt am Zylinderanschluss eines doppeltwirkenden Zylinders. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Geölter Betrieb ist möglich.

Technische Daten

TypVFOF-CE-BAH-Q6-Q6
Festo-Teilenummer8193267

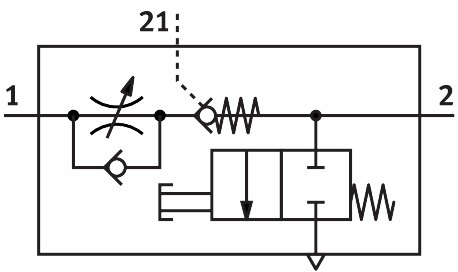

VentilfunktionAbluft-Drossel-Rückschlagfunktion
Zusatzfunktiongesteuertes Rückschlagventil
Pneumatischer Anschluss 1QS-6
Pneumatischer Anschluss 2QS-6
Betätigungsartmanuell
Anschluss Steuerluft 21QS-6
Normalnenndurchfluss in Drosselrichtung240 l/min
Normalnenndurchfluss in Rückschlagrichtung400 bis 460 l/min
Betriebsdruck10 bar
Steuerdruck2 bis 10 bar
Umgebungstemperatur-10 bis 60 °C
Werkstoff GehäusePBT
ExplosionsschutzZone 2 (ATEX), Zone 22 (ATEX)
Einbaulagebeliebig
Betätigungsart gesteuerte Rückschlagfunktionpneumatisch
Manuelle Entlüftungsfunktiontastend
Betriebsdruck im gesamten Temperaturbereich0,2 bis 10 bar
Normaldurchfluss in Drosselrichtung (6 auf 0 bar)420 l/min
Normaldurchfluss in Rückschlagrichtung (6 auf 0 bar), betätigt400 bis 460 l/min
Normaldurchfluss in Rückschlagrichtung (6 auf 0 bar), unbetätigt400 bis 460 l/min
Normalnenndurchfluss in Rückschlagrichtung, betätigt150 bis 230 l/min
Normalnenndurchfluss in Rückschlagrichtung, unbetätigt120 bis 220 l/min
Schaltzeit aus9 ms
Schaltzeit ein6 ms
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
LABS-KonformitätVDMA24364-B1/B2-L
Lagertemperatur-20 bis 70 °C
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Zulässiges Betätigungsmoment Regulierschraube1 Nm
Produktgewicht24,6 g
Werkstoff AbdeckungES-BE
Werkstoff-HinweisRoHS konform
Werkstoff DeckelPBT
Werkstoff DichtungenNBR
Werkstoff HülseAluminium-Knetlegierung
Werkstoff LöseringPOM
Werkstoff RegulierschraubeMessing
Gewicht (Versand)24 g
Gewicht0,024 kg
HerstellerFesto
Hersteller-Nr.VFOF-CE-BAH-Q6-Q6
EAN4052568641320
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
für Schlauch-Außen-Ø [mm]6
DichtmaterialNBR
MediumDruckluft
FunktionAbluft-Drossel-Rückschlagfunktion
Durchfluss [l/min]240
Betriebsdruck max [bar]10
Pneumatischer AnschlussQS-6
Temperaturbereich-10-60 °C
Temperatur (max.)60
