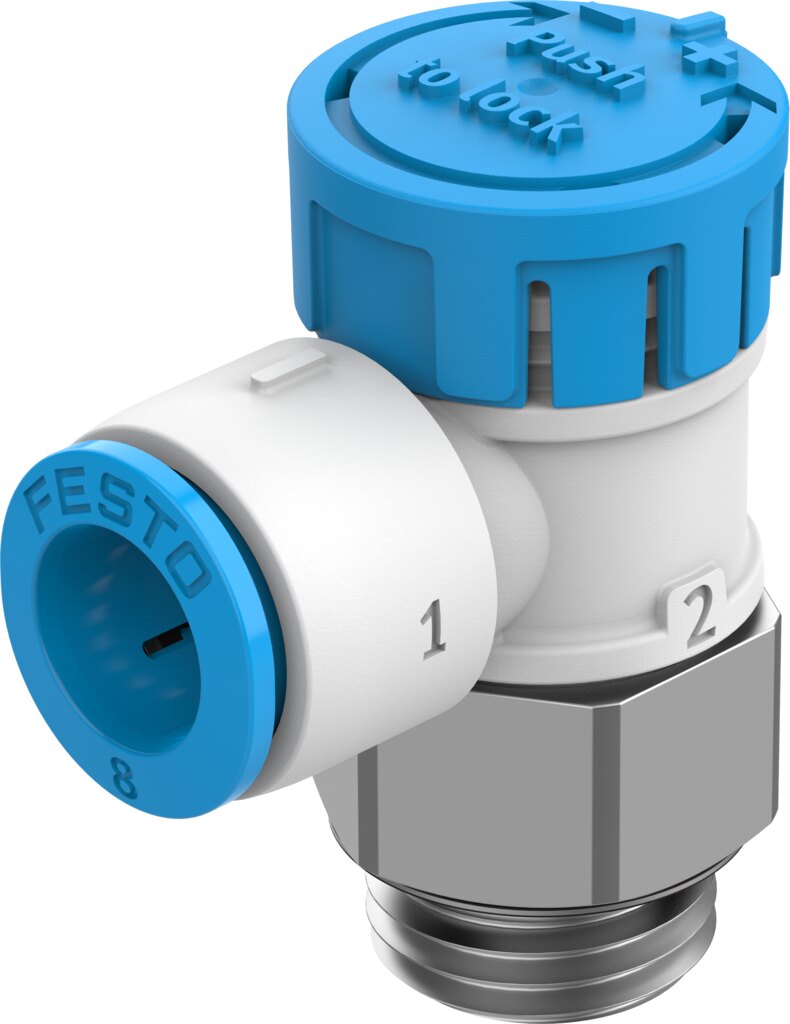

Drossel-Rückschlagventil für Abluft, R1/4 und QS-10, 500 l/min VFOE-LE-T-R14-Q10 - Festo 8068739

Festo ✓ Originalprodukt Neuware

VFOE-LE-T-R14-Q10 drosselt die Abluft eines Zylinders und legt so dessen Geschwindigkeit fest. Die wichtigsten Werte: Anschlüsse R1/4 und QS-10, Nenndurchfluss in Drosselrichtung 500 l/min, Betriebsdruck 0,2 bis 10 bar. Die Rückströmung läuft mit 370 bis 500 l/min frei über das Rückschlagventil.

Netto
11,85 €
zzgl. MwSt.
14,10 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8068739
Hersteller-Nr. VFOE-LE-T-R14-Q10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

500 l/min Normalnenndurchfluss in Drosselrichtung: VFOE-LE-T-R14-Q10 drosselt die Abluft eines Zylinders und legt so dessen Geschwindigkeit fest. Die Rückströmung läuft mit 370 bis 500 l/min frei über das Rückschlagventil.

Vorteile

  • Durchfluss: Normalnenndurchfluss in Drosselrichtung 500 l/min, in Rückschlagrichtung 370 bis 500 l/min
  • Druckbereich: 0,2 bis 10 bar Betriebsdruck
  • Anschlüsse: QS-10, R1/4
  • Reinraum und Lackverträglichkeit: Klasse 4 nach ISO 14644-1, LABS-Konformität VDMA24364-Zone III
  • Explosionsschutz: Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
  • Werkstoffe: Gehäuse PBT

Einsatz

Eingesetzt an doppeltwirkenden Zylindern, meist direkt im Zylinderanschluss. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Befestigung: einschraubbar. Nach Umstellung auf geölte Luft bleibt Ölung nötig.

Technische Daten

TypVFOE-LE-T-R14-Q10
Festo-Teilenummer8068739
VentilfunktionAbluft-Drossel-Rückschlagfunktion
Pneumatischer Anschluss 1QS-10
Pneumatischer Anschluss 2R1/4
Betätigungsartmanuell
EinstellelementDrehknopf mit Arretierung
Befestigungsarteinschraubbar
Normalnenndurchfluss in Drosselrichtung500 l/min
Normalnenndurchfluss in Rückschlagrichtung370 bis 500 l/min
Umgebungstemperatur-10 bis 60 °C
Werkstoff GehäusePBT
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Einbaulagebeliebig
Schlüsselweite16 mm
Schwenkbarkeit360°, keine Dauerschwenkbarkeit zulässig
Betriebsdruck im gesamten Temperaturbereich0,2 bis 10 bar
Normaldurchfluss in Drosselrichtung (6 auf 0 bar)810 l/min
Normaldurchfluss in Rückschlagrichtung (6 auf 0 bar)750 bis 900 l/min
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-Zone III
Reinraumtauglichkeit (gemessen nach ISO 14644-14)Klasse 4 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
Produktgewicht16 g
Werkstoff-HinweisRoHS konform
Werkstoff DeckelPBT
Werkstoff Dynamische DichtungenHNBR
Werkstoff GewindebolzenStahl, verzinkt
Werkstoff LöseringPBT
Werkstoff statische DichtungenNBR
Gewicht (Versand)22 g
Gewicht0,022 kg
HerstellerFesto
Hersteller-Nr.VFOE-LE-T-R14-Q10
EAN4052568454487
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
GewindeR 1/4
für Schlauch-Außen-Ø [mm]10
MediumDruckluft
FunktionAbluft-Drossel-Rückschlagfunktion
Durchfluss [l/min]500
Schlüsselweite [mm]16
Betriebsdruck max [bar]10
Pneumatischer AnschlussQS-10
Temperaturbereich-10-60 °C
Temperatur (max.)60
